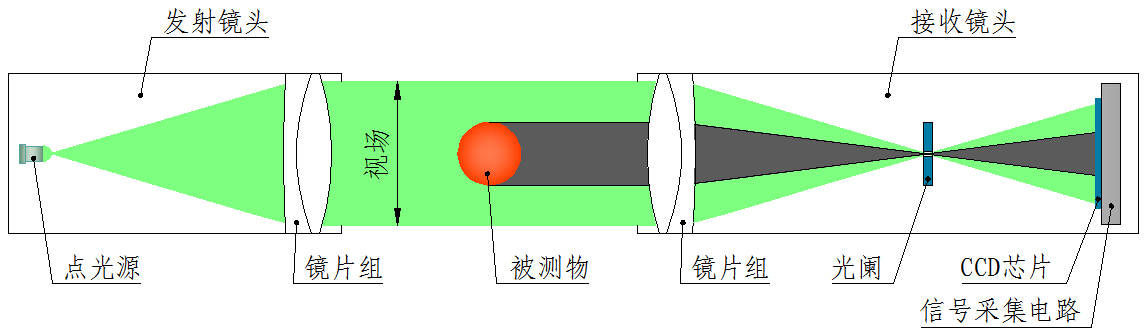

1、測量原理

2、布置形式

3、測頭

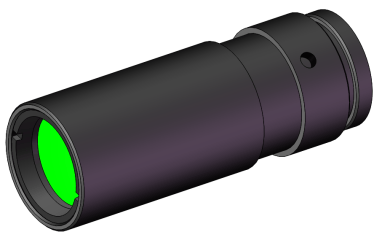

藍鵬自主研發光電測頭，采用鋁合金制作，散熱性能良好

每組測頭由一個發射端和一個接收端組成

采用高亮度LED光源，最高亮度可達3000mcd

測量頻率500HZ（可選2000HZ）

正常使用壽命在80000小時以上

4、機械結構

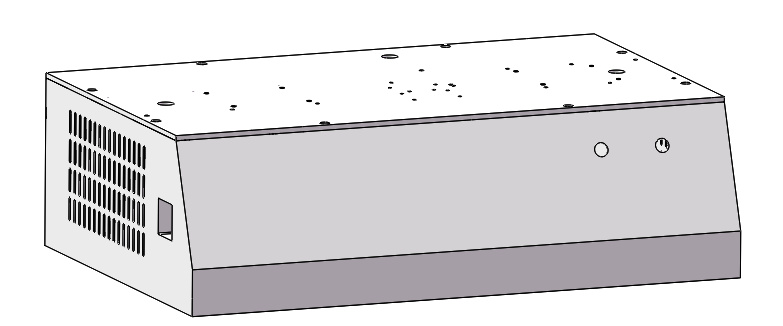

全封閉外殼，防灰塵進入，防飛濺水，防止電磁干擾，適應惡劣使用環境。

5、定位工裝

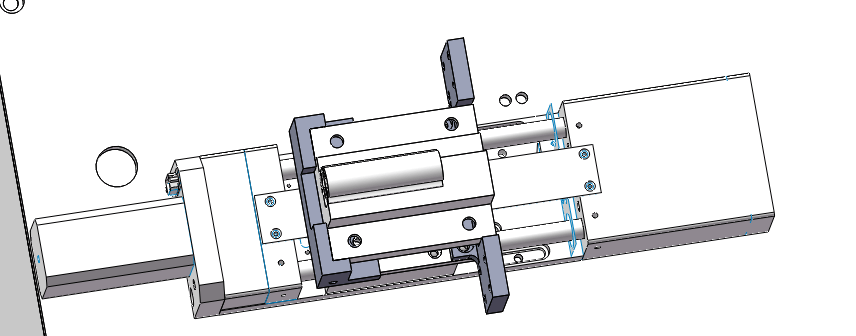

膠條及定位工裝放置在移動滑臺上，一鍵啟動，自動掃描測量，操作方便

6、拓展接口

硬件接口涵蓋RS422，RS232，RS485，RJ45，繼電器干接點輸入輸出。

RS422，RS232，RS485支持Modbus-RTU協議，與外部系統交互，實現待測產品型號協商和測量結果的交互。RJ45支持Modbus-TCP，OPC-UA，S7，MQTT協議，與外部系統交互，實現待測產品型號協商和測量結果的交互。繼電器干接點輸入輸出可與外部傳遞交互開關量信號。

7、支撐/底座

可按需求定制機架平臺，空間利用率高，適應多樣化需求

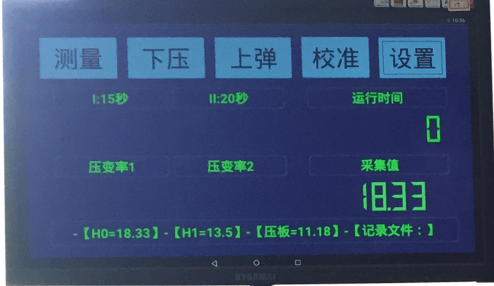

8、測量界面/功能

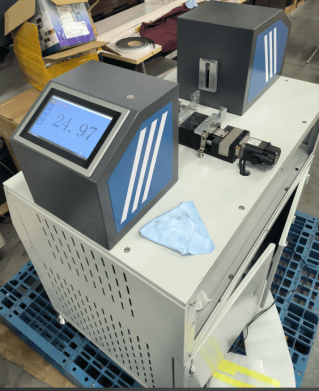

9、設備整套示意圖

第四頁

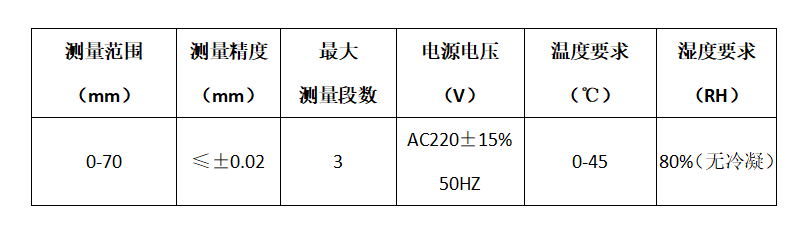

適用范圍：設備主要用于汽車門窗密封膠條老化后的回彈尺寸，是膠條生產廠家和汽車廠質量檢驗的高性能儀器。

功能描述：

（1）實時厚度測量，測量速度快；

（2）外置操作手柄，數據外接屏顯示，現場操作更方便；

（3）校準功能，測量誤差過大時，放入標準量塊校準可恢復精度；

（4）測量點可隨意調整；

使用方法簡述：

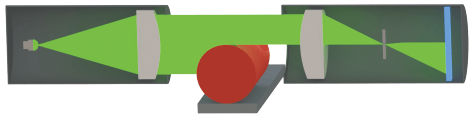

設備采用光電測頭的寬度和厚度測量原理進行測量，測量時測量光束包覆膠條及其工裝。主要用于測量密封膠條老化前和老化并充分回彈后的膠條尺寸，通過老化前后尺寸的對比判斷膠條的質量。

測量時，將膠條及工裝放在移動托架上，一次最多可放置3段。然后啟動測量，滑臺帶動移動托架行走對膠條進行掃描測量，掃描完成后設備分別顯示并記錄3段膠條的最大值、最小值和平均值。膠條老化前后各測量一次，通過兩次測量結果的對比判斷膠條是否合格。
