鋼管有粗有細，大口徑鋼管在某些場合有著不可替代的作用，比如輸送管道等，這種大口徑的管材檢測，就需要定制的大直徑測徑儀來完成檢測。本文介紹的這個大直徑測徑儀就是為某大型鋼管廠定制的200~900mm測量范圍的精密儀器。

LPBJ900.1型測頭間距可調式測徑儀可廣泛應用于工業場合棒材、管材的外徑測量，可以實現生產時的連續在線動態測量和靜態測量。本設備采用進口高精度傳感器，工業計算機分析和計算測量結果，具有響應速度快、測量精度高和可靠性能好等優點。

測量原理

2套發射鏡頭分別發射出平行光射向2套接收鏡頭，通過接收鏡頭內的透鏡使平行光束在光電轉換元件上成像。當2束平行光內放入被測物時，在光電轉換元件的像上就會出現虛擬的陰影，設其寬度分別為L1、L2。經過對光電轉換元件發出的電信號的處理和計算可以得出L1、L2所對應的尺寸A1、A2，A1加A2再加上兩個鏡頭之間的凈間距B即可得出被測物的尺寸D。

設備參數

測量范圍（mm）：φ200～φ900；

被測物直徑（mm）：φ273～φ850；

測量精度（mm）：≤0.1；

測量頻率（Hz）：500；

設備外形尺寸（mm）：2351×460×1862；

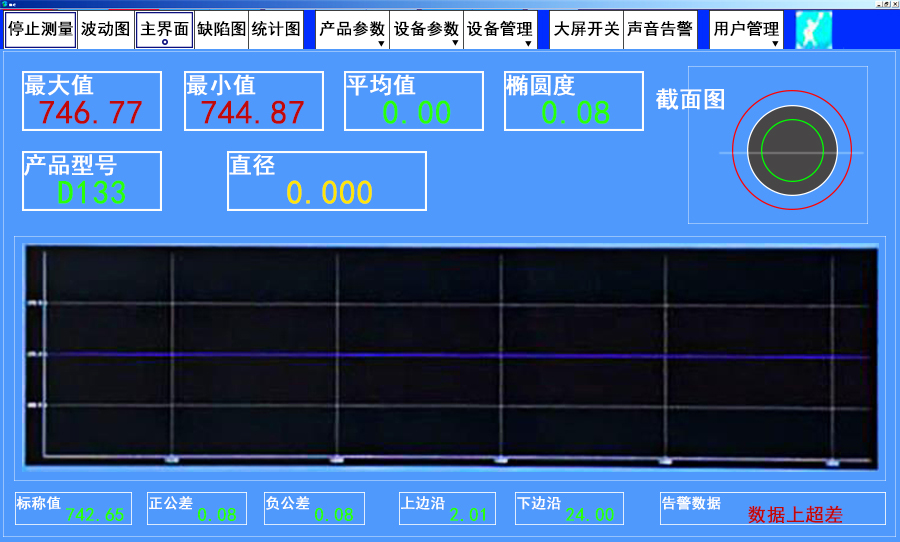

該測徑儀還配備了專業的軟件系統，用于檢測數據的顯示分析存儲于測徑儀的控制。

開始/停止測量：用于啟動或停止一次測量過程，或者是在調整測頭張合位置，待電機停止運動后的確認操作。

產品參數：主要用于校準、增加產品型號、選擇產品型號等和產品相關的操作。

設備參數：主要用于數據查詢等與設備存儲數據相關的操作。

設備管理：主要用于制造設備時整體的配置操作，與用戶無關，非專業人員不要修改其參數和內容，以免引起設備不能正常工作。

大屏開關：用于打開和關閉LED大屏數據顯示。

聲音告警：用于打開或關閉測量值超差報警的聲音。

用戶管理：用于添加、刪除用戶的操作和退出程序。

安全操作規程

一、開機

開機順序：測厚儀上電→工控機開機。

二、打開測量軟件

雙擊工控機桌面上的快捷方式”測徑儀”圖標，運行測量軟件。

三、根據產品規格選擇或添加產品型號和參數。

四、設定或選取產品參數，待測頭位置調整完畢。

五、電機“開始測量”，設備開始工作。
