上次案例分享中講到了雙測頭雙向測徑儀在不銹鋼管中的應用，還有其他不銹鋼廠也定制了這種類型的測徑儀。以應對各種規格的高精度檢測。

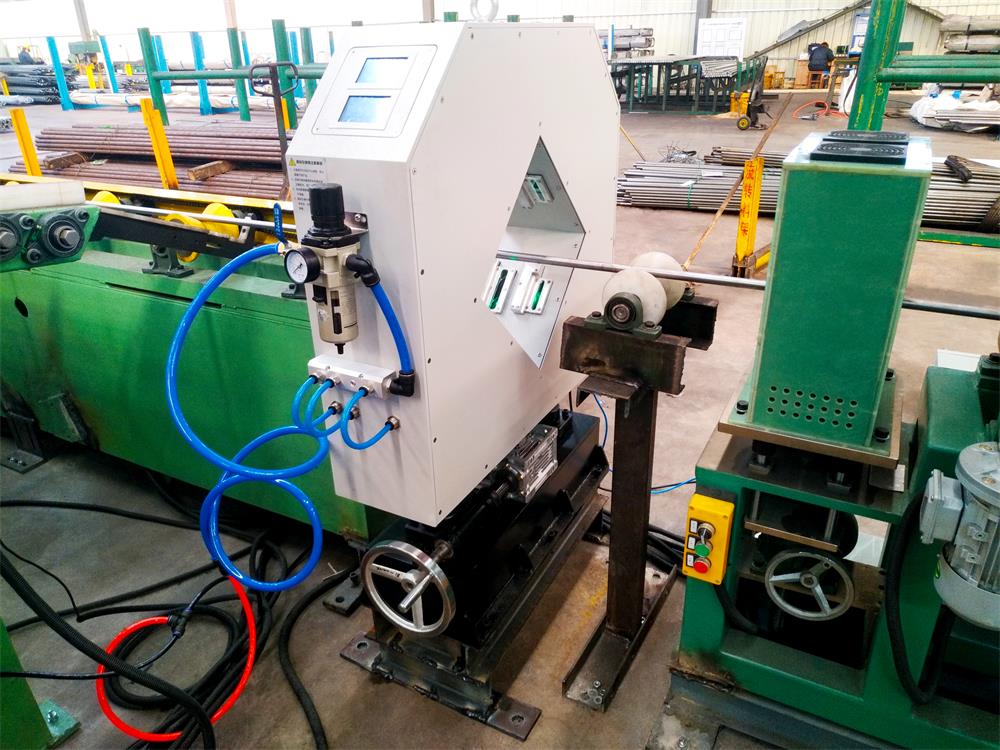

與上次不同的是，前一個測徑儀的測頭是在水平與垂直位置布置，本文介紹的雙向測徑儀則是在45度角的位置布置，當然測頭之間仍然是垂直狀態。所以，測頭的位置與角度是根據生產需求進行定制的。

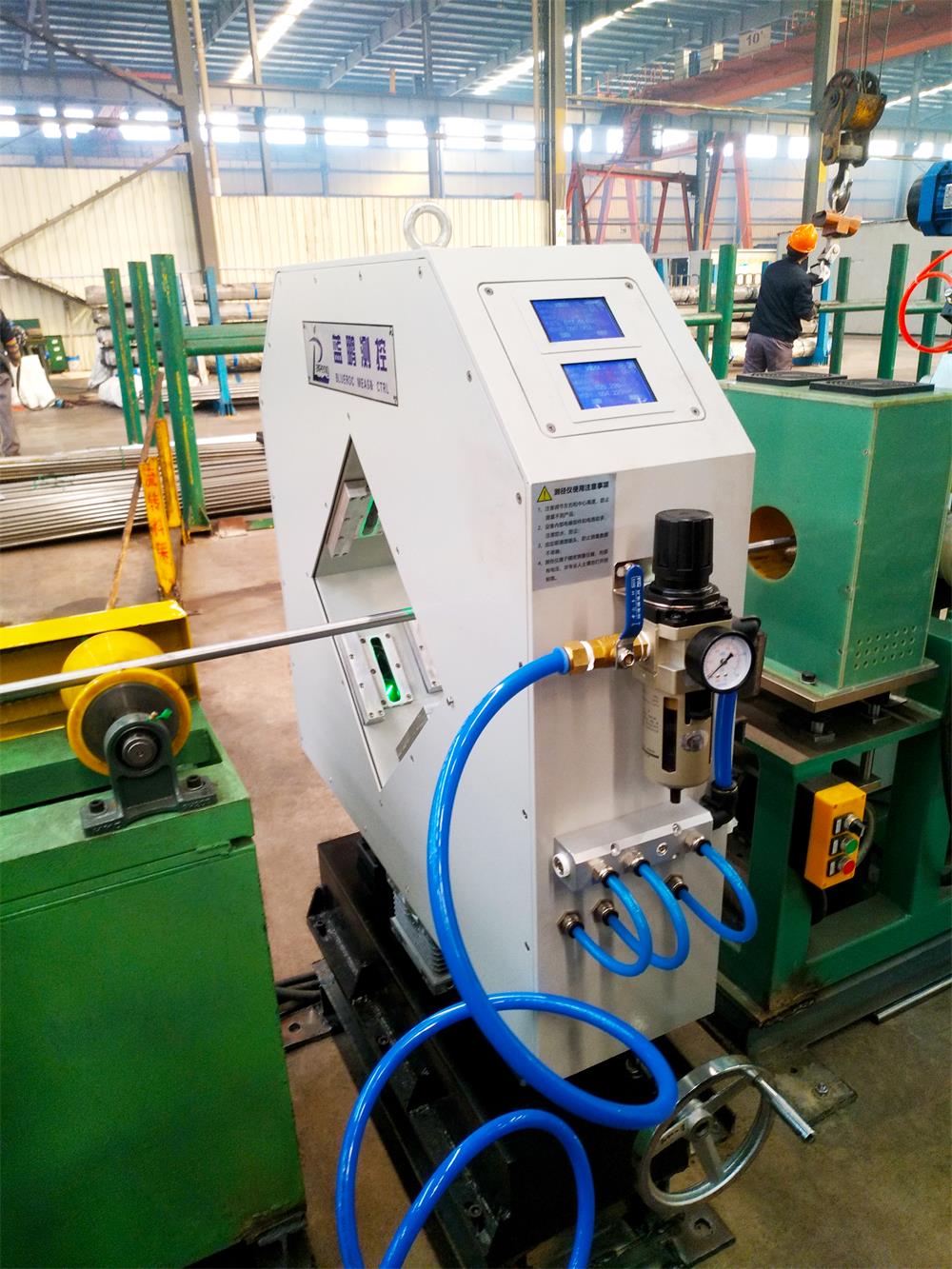

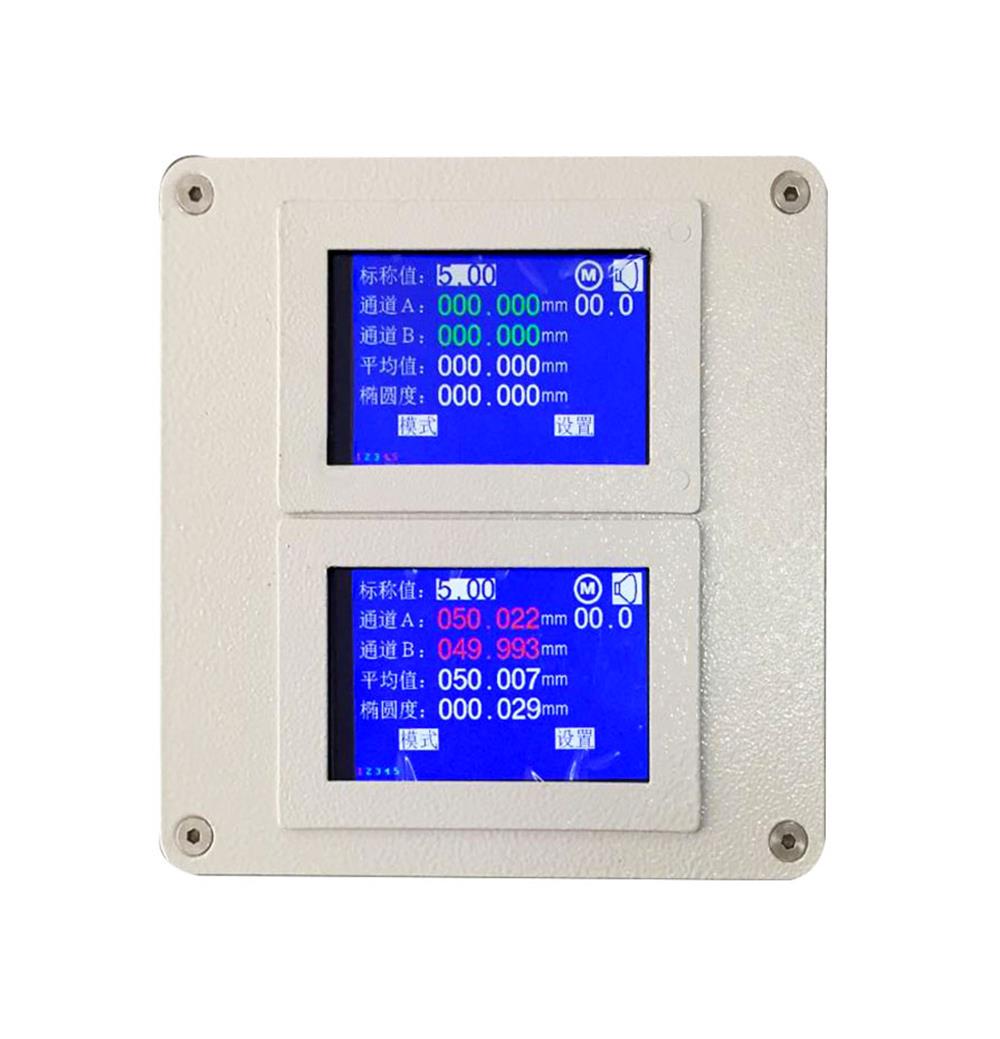

在雙軸測徑儀的主體上，依然有2個觸摸屏，既可對測徑儀的各項信息進行設置，又可顯示檢測數據，每個觸摸屏控制一組雙向測頭，上邊的用于小尺寸測頭觸摸屏，下邊的則是大尺寸測頭觸摸屏。

設備參數

測量范圍：φ0～φ70；

可測被測物直徑：φ0.1～φ60；

測量精度：±0.01；

重復精度：＜0.01；

測量頻率（Hz）：500；

被測鋼種：不限；

軋制產品的溫度：≤200℃；

連續軋制時間：不限；

終軋速度：不限；

中心高：待定；

整根棒材都檢測；

調高功能：看完現場后確定。

顯示內容

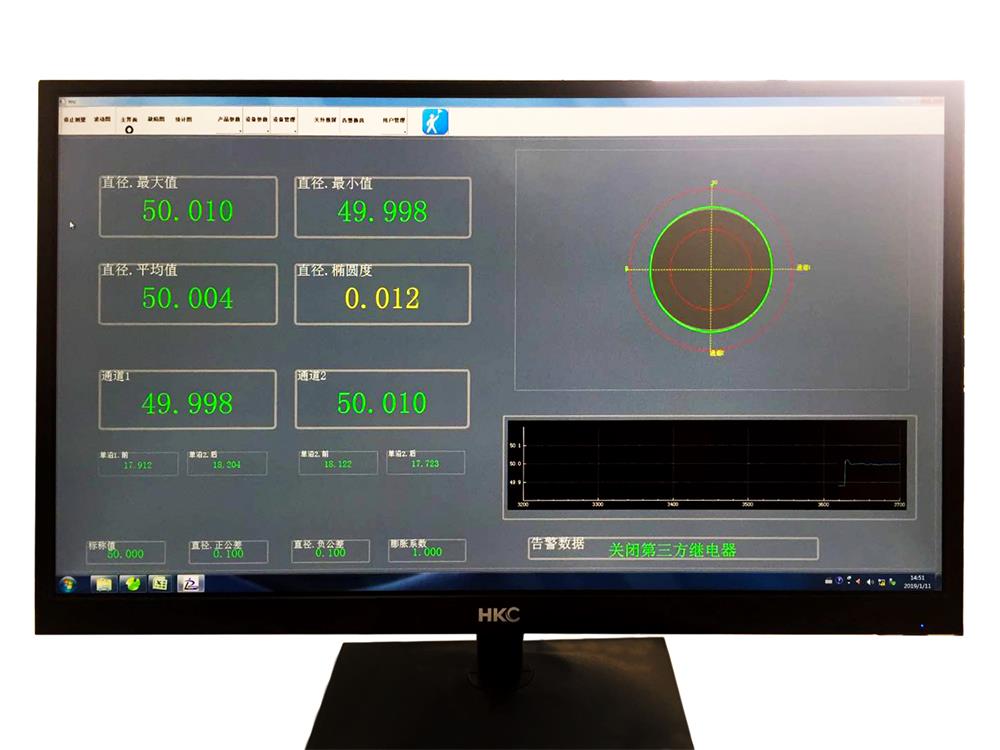

主控室LCD顯示器：軋材外輪廓尺寸及截面圖、公差帶及超差數，尺寸波動趨勢預報，缺陷分析曲線，軋材截面的最大/最小直徑、橢圓度，各路測頭的分項測量值，顯示小數點后三位數。

軟件功能

產品參數設置：可設置產品規格、正負公差、材料密度等參數；

系統參數設置：可設置故障通道、通信端口、冷熱系數、系統的校零等；

數據存儲：數據記錄，存儲時間大于1年；歷史數據查詢，可查詢某一時刻的尺寸，時間精確到秒。按生產班次進行存儲，例如本班次的爐號、鋼號、件數，自動存儲為一個文本；

報警設置：可設置超差、超溫報警的形式和閾值；

修正功能：自動/手動，輸入熱膨脹系數后校準；

超差報警：主控室相關數據顏色警示及蜂鳴器聲音報警；

數據輸出：測量數據輸出給PLC，實現自動分揀功能；

系統防護：抗電磁干擾；防高溫、防粉塵的保護措施；

設備總功耗（kW）：≤1.0。

雙軸測徑儀是從兩個方向?qū)ν鈴匠叽邕M(jìn)行檢測，并計算橢圓度尺寸的設備，可對整根軋材的各位置進行檢測，盲區小，確保每個軋材的品質達標。
