1. 測量原理：

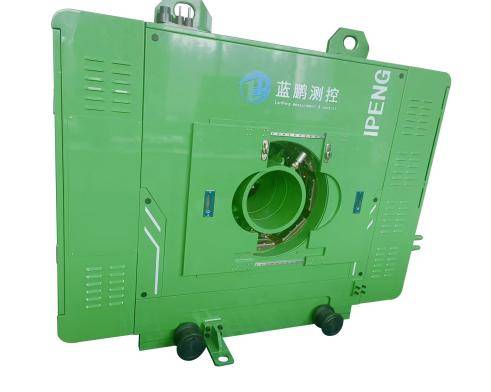

JG08/04Z-D/SG100-A型測徑儀為組合式測徑儀，內共設置八路70單測頭和四路由40單測頭組合的100雙測頭。其中70單測頭的測量范圍為0～70mm，用于測量直徑φ1～φ50mm的軋材；100雙測頭的測量范圍為35～100mm，用于測量直徑φ50～φ85mm的軋材

JG08/04Z-D/SG165-A型測徑儀為組合式測徑儀，內共設置八路70單測頭和四路由70單測頭組合的165雙測頭。其中70單測頭的測量范圍為0～70mm，用于測量直徑φ1～φ50mm的軋材；165雙測頭的測量范圍為35～165mm，用于測量直徑φ50～φ150mm的軋材

（1）單測頭的測量原理

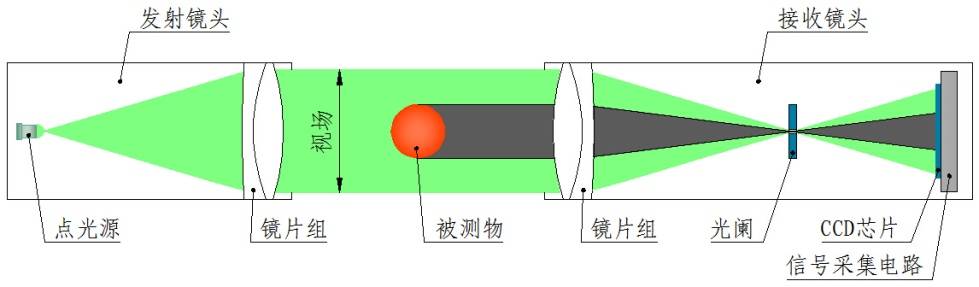

單測頭的測量原理圖

（2） 雙測頭的測量原理

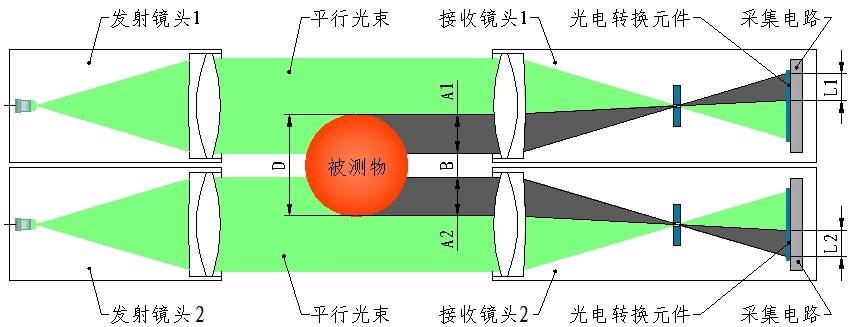

雙鏡筒測頭測量原理圖

2. 測頭布置形式

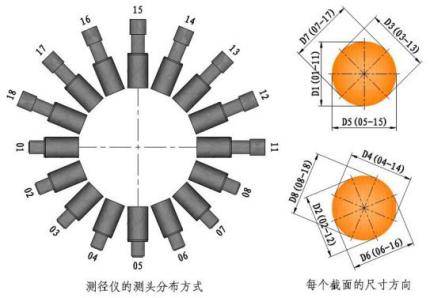

單測頭分布及每個截面的尺寸方向

雙測頭分布及每個截面的尺寸方向

3. 測頭

藍鵬自主研發光電測頭，采用鋁合金制作，散熱性能良好

每組測頭由一個發射端和一個接收端組成

采用高亮度LED光源，最高亮度可達3000mcd

測量頻率2000HZ

正常使用壽命在80000小時以上

4. 冷卻循環系統

設備搭配冷卻循環系統，可有效隔絕熱軋被測物的熱輻射，保證內部電器元件溫度在正常工作范圍。

5. 吹掃部件

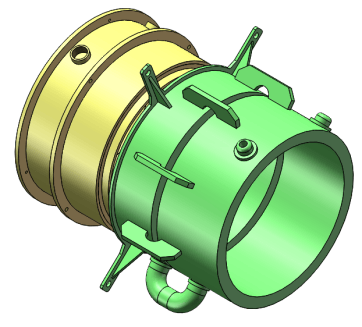

設備配置高壓離心風機，主盤內置吹風環，搭配鴨嘴式吹掃結構吹掃視窗框，可有效防止灰塵等積落，延長維護周期。

6. 拓展接口

硬件接口涵蓋RS422，RS232，RS485，RJ45，繼電器干接點輸入輸出。

RS422，RS232，RS485支持Modbus-RTU協議，與外部系統交互，實現待測產品型號協商和測量結果的交互。RJ45支持Modbus-TCP，OPC-UA，S7，MQTT協議，與外部系統交互，實現待測產品型號協商和測量結果的交互。繼電器干接點輸入輸出可與外部傳遞交互開關量信號。

7. 支撐/底座(精密調高/升降底座/滾輪底座等優勢)

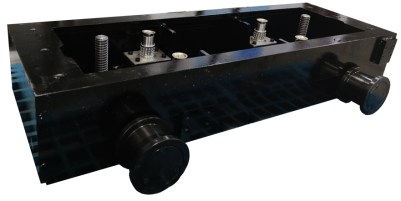

設備標配手動調高底座（可選配自動調高），彌補地基制作誤差。

8. 測量界面/功能(介紹測量儀自帶小屏幕/大屏顯示/軟件界面)

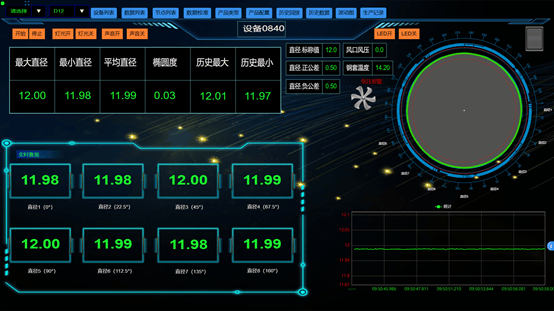

采用工控機計算，配備藍鵬新一代測量軟件，操作簡單，測量數據一目了然

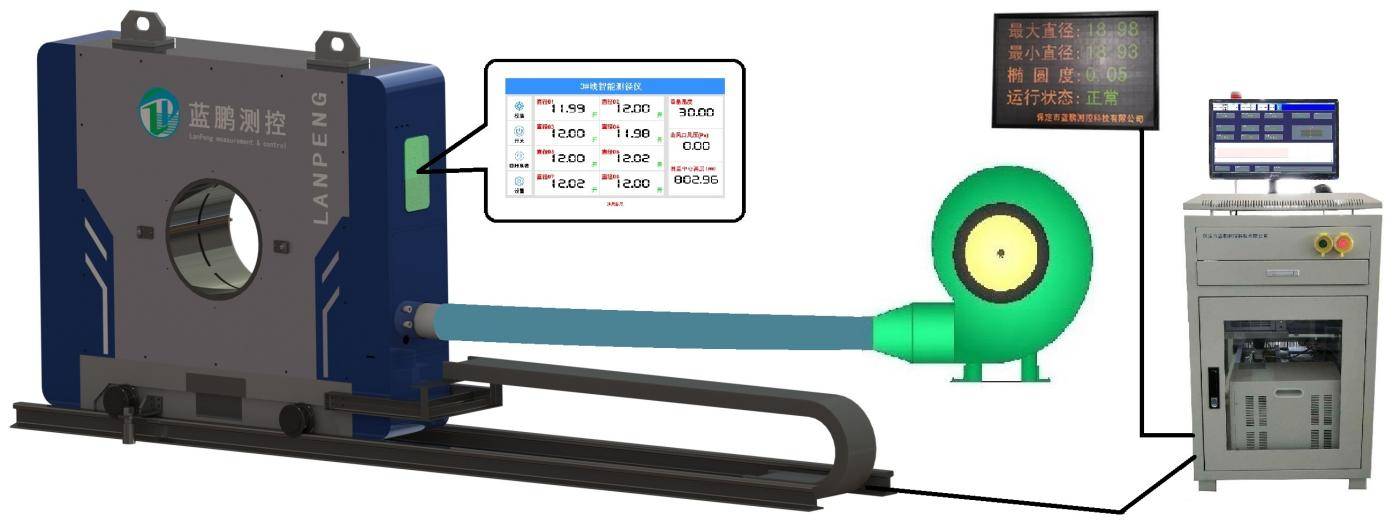

9. 設備整套示意圖

10. 應用范圍：

設備適用于高、低速軋制線材及棒材的在線外徑、橢圓度檢測，適用于規格變化較大產品的檢測。

11. 功能介紹：

（1）顯示內容

主控室液晶顯示器：管材截面的最大/最小直徑、平均值、橢圓度；各路測頭的分項測量值；設定的鋼管長度、速度、標稱直徑、上下公差等；尺寸波動趨勢預報（輸入鋼管長度和速度后可以對應外徑在管材的位置），缺陷分析曲線。

實時顯示管材長度變化，管材實時溫度值，最大最小值和超差尺寸在管材的具體位置，光標移動到相應位置即可顯示；實時顯示測量數據動態趨勢。

當測量數據在設定的范圍內變動時，數據呈現綠色；當測量數據超差（即超出設定的范圍）時，數據的顏色呈紅色。

（2）軟件功能

產品參數設置：可設置產品規格、正負公差等參數；

系統參數設置：可設置故障通道、通信端口、系統的校零等；

數據存儲：數據記錄、數據導出EXCEL、歷史數據查詢，存儲時間大于1年；可查詢某一時刻的尺寸，時間精確到秒。

測量結果的聲光報警：可設置報警的閾值，測量值超差時聲光報警；

修正功能：誤差過大時，放入標準棒后校準可恢復精度；

溫度系數自動修正：帶有溫度采集接口，可外接現場高溫計并通過采集到的溫度自動調整熱膨脹系數(需配置測溫儀)。

機器狀態監測：實時監測設備狀態，異常狀態自動報警

可遠程進行軟件升級

（3）智能功能（需選配智能模塊）

可實現遠程通訊和遠程調試（經客戶允許，選裝）

智能捕捉最佳的測量位置并自動實現高度的調整

智能監測機體的溫度，并根據機體的實際溫度智能啟停自循環降溫系統和外部風機的啟停

監測被測物的溫度并根據被測物的溫度智能計算膨脹系數（需選配測溫儀）

具備系統自檢功能，定時自檢，保證系統的穩定性和測量數據的準確性

智能監測循環風量的大小，在風量不達標時自動進行提示

具備遠程升級功能，在有更新版軟件時提示升級

可通過手機APP實時觀測測量數據

可與客戶的MES、ERP、PDA等系統提供數據對接服務（需提供通訊協議）

可連接執行機構實現閉環控制（需對執行機構進行論證）
