直線度作為重要的形位公差之一，直接影響儀器精度、性能、質量，對其進行高質量檢測至關重要，目前直線度除了人工檢測法，更是增添了在線檢測系統——直線度測量儀，檢測效率與檢測精度大幅度提升。

直線度是表示零件上的直線要素保持理想直線的狀態，即通常所說的平直程度。直線度公差是實際直線對理想直線的允許變動量，用于限制平面內或空間直線的形狀誤差。

目前各行業對直線度誤差的檢測，一般使用直尺、平尺等以光隙法和指示表法（見量規）等進行測量，是需要憑經驗看光隙進行估測。使用上述量具只能粗測直線度，但測不準確直線度誤差的數值，檢測誤差大。針對以上不足研制了一種在線直線度測量儀。

其采用的是CCD成像法測量，指將被測物放置在物方遠心光路系統中進行成像，并利用成像位置的CCD芯片接收成像信息進行尺寸測量的方法。測量時在水平（X軸）和豎直（Y軸）方向上各設置3組測頭測量棒材X軸和Y軸方向的邊緣位置，結合工控機的自動控制、計算，實現了直線度的在線檢測。

技術參數

（1）可測棒材直徑范圍（mm）：50～140；

（2）直線度測量精度（mm）：≤±0.5；

（3）測量頻率（Hz）：500；

（4）環境溫度要求（℃）-20～50；

（5）環境濕度要求（%RH）85（不結露）；

（6）測量儀的外形尺寸約（mm）：1240×1150×1660（L×W×H）；

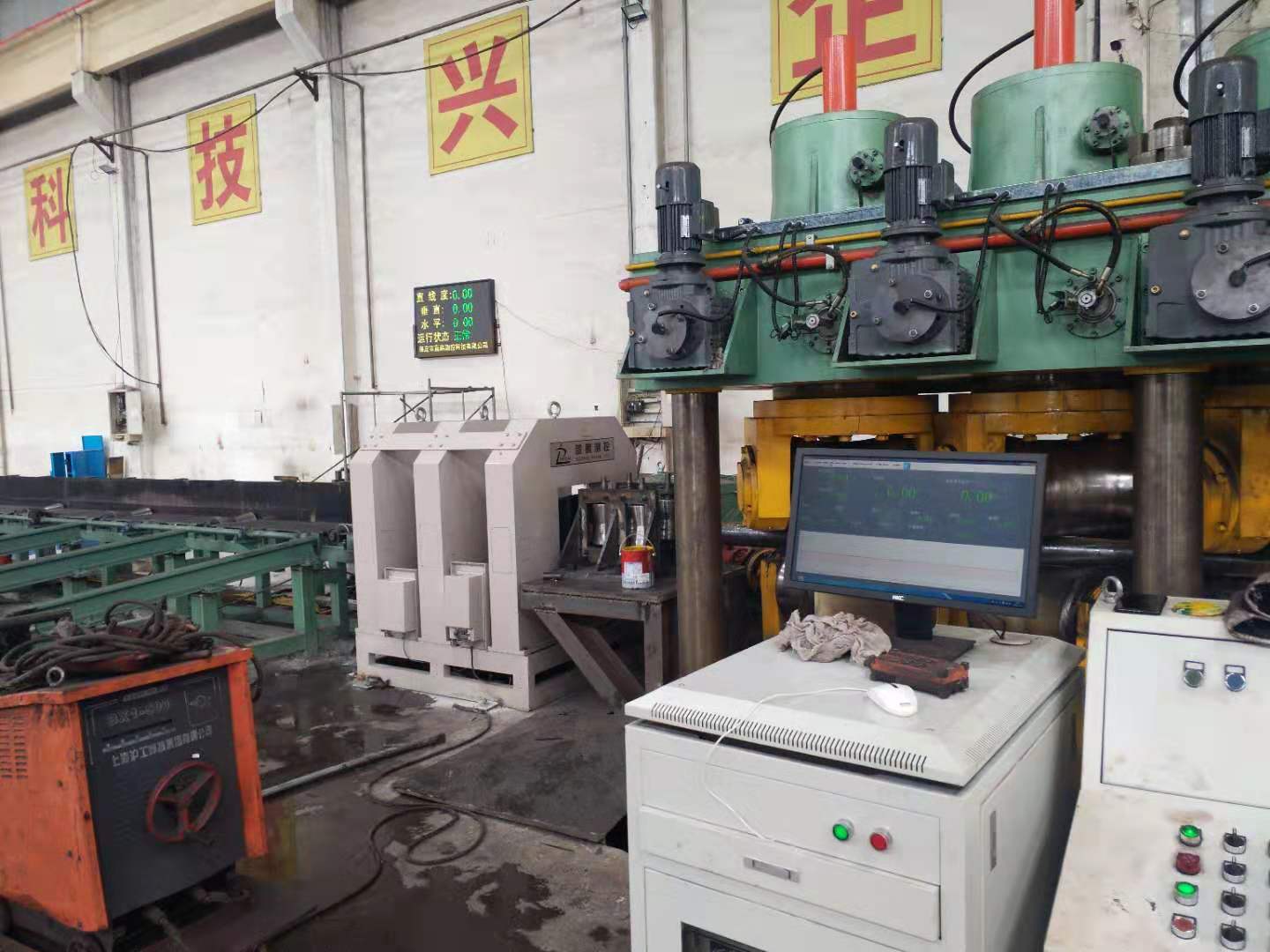

在線直線度測量儀是一個集光、機、電、計算機等新技術于一身的新型儀器，可以對金屬棒材、管材、陶瓷管材等產品進行在線直徑和直線度檢測。該儀器可在軋鋼、機械制造、工程機械、造船、汽車、電機等行業得到應用。

直線度測量儀能穩定可靠的測量棒材、管材等的直線度誤差，并在測量軟件系統中顯示各種統計圖，以便分析誤差產生的原因，用軟件面板控制整個測量儀，方便靈活。

直線度測量儀在滿足了精確性和經濟性的前提下，實現對直線度的測量，提供一種高效準確的檢測方式，從而提高了實際測量的工作效率和準確性。
