在各種圓形軋材軋制生產線中，數十年來工程師一直在使用量具，如卡尺、游標卡尺等對外徑尺寸進行檢測，然而對大口徑鋼管、管道的檢測依然不理想。隨著制造水平的進步，對加工過程的在線檢測方法的需求也在增加，對小口徑軋材外徑尺寸已經能達到高精度的在線檢測，但對大口徑管材進行高精度檢測依然很難。

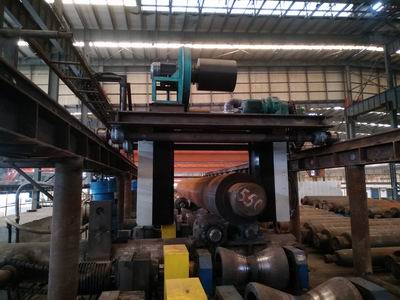

大直徑測徑儀是一種可通過移動測頭來提升或減少測量范圍的在線檢測儀，之所以能改變測量范圍，要從它的檢測原理說起。

測量原理：

雙測頭由兩組測頭構成，兩組測頭以凈間距B平行設置。當被測物通過2束平行光視場時，將在兩個接收鏡頭的CCD芯片上分別形成寬度為L1、L2的陰影。經過電路系統處理可得出L1、L2對應的尺寸A1、A2，A1、A2再加上B即可得出被測物的尺寸D。

大直徑測徑儀的測頭移動就是通過固定一組測頭，移動另一組測頭的方式完成測量范圍的改變，通過移動測頭實際上移改變的是兩組測頭的凈間距B，這樣更改測頭間距的方法，而不是通過擴束來擴大測量范圍，精度更高，測量范圍能達到更大。

目前大直徑測徑儀的測頭移動有兩種方法，一種是人工手動移動，另一種是通過輸入控制命令自動移動，手動移動在這里不詳細介紹了，主要來看一下，它是如何自動移動測頭的，當切換鋼管規格時，兩組測頭在伺服電機的驅動下可以調整到設定的測量位置，以適應不同規格鋼管的測量。測量軟件切換被測鋼管的規格時，系統驅動伺服電機帶動滾珠絲杠自動調整測頭間距。調整完成后系統將自動計入調整距離，不需要進行間距的校準即可進行測量。當然如有需要也可通過標準量塊進行校準。

大直徑測徑儀能高精度在線檢測生產線所有規格大口徑鋼管的外徑尺寸，這正是其價值所在，創新性的研發帶來更優質的檢測。技術工程師也一直秉持著戰略創新為先導、產品創新為牽引、技術創新為支撐、體制創新為保障的創新理念提供更實用的幾何尺寸檢測方案。
