金屬棒材、管材、陶瓷管材等產品需要在線快速測量直徑和直線度尺寸,為此研發了直線度測量設備,通過3臺基本的測量儀器可得到準確的直線度尺寸。 在線 直線度測量儀 測量線、棒...
金屬棒材、管材、陶瓷管材等產品需要在線快速測量直徑和直線度尺寸,為此研發了直線度測量設備,通過3臺基本的測量儀器可得到準確的直線度尺寸。

在線

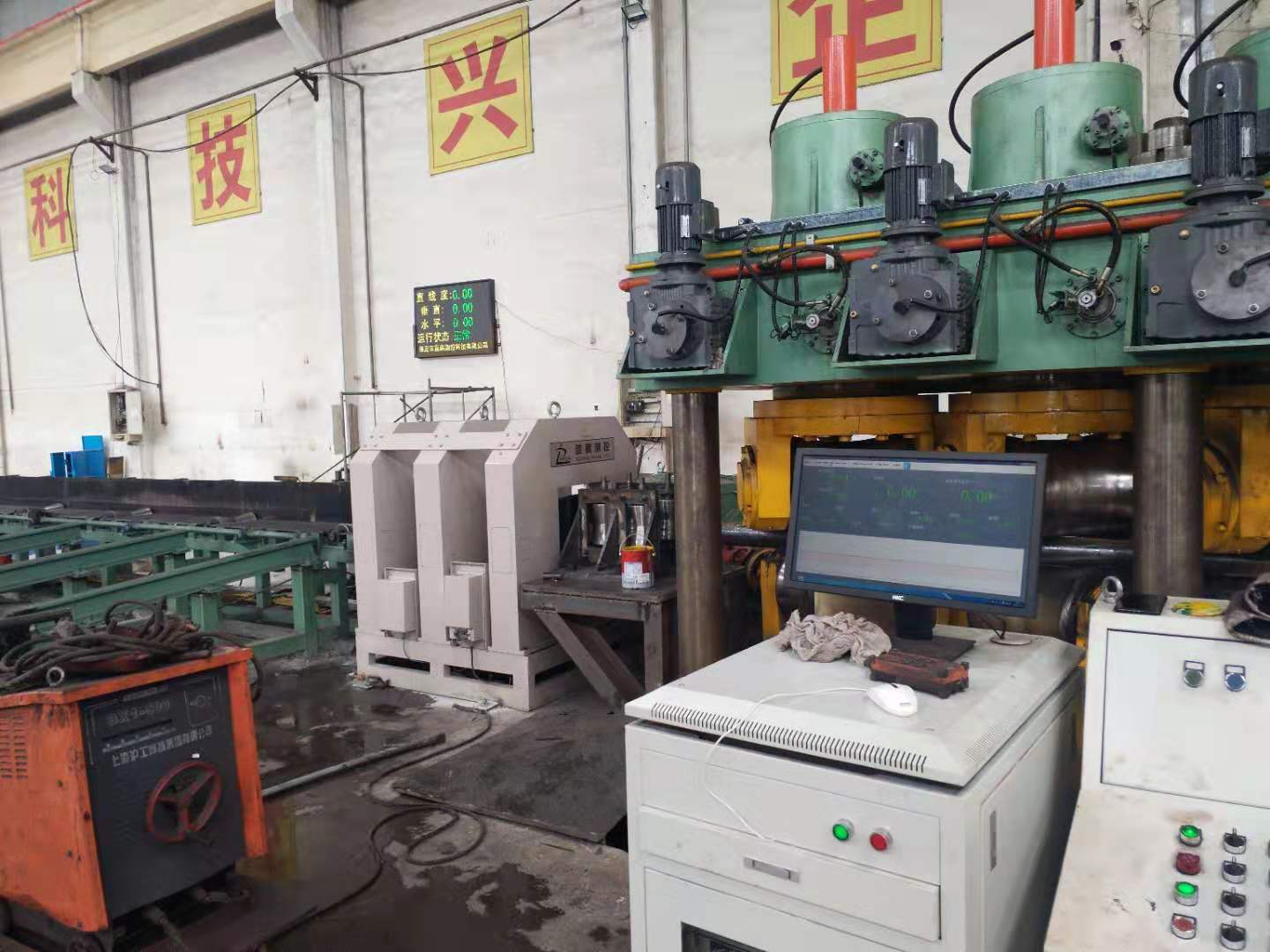

直線度測量儀測量線、棒、管的外輪廓的直線度時,同時布置以上原理的設備3臺,三臺設備同一時刻測量被測工件的位置數據左邊和右邊兩臺采集的位置連線,計算出中間設備的在直線度為0時的理論位置,與中間一臺所獲的位置數據比較,差值即為被測工件在當前位置的直線偏差。
數據計算:系統根據測頭1和測頭3采集的X軸方向位置值擬合一條直線,位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ1、Y軸的直線度誤差為δ2,即可計算出棒材直線度的實際誤差δ。
技術參數:
(1)可測棒材直徑范圍:50~140
(2)直線度測量精度:≤±0.5
(3)測量頻率(Hz):500
(4)環境溫度要求(℃):-20~50
(5)環境濕度要求(%RH):85(不結露)
(6)測量儀的外形尺寸約:1240×1150×1660(L×W×H)
三點測量直線度,能實現直線度尺寸的在線檢測,并且根據生產需求,可定制,還可檢測直徑尺寸,實現兩種尺寸的在線檢測。
