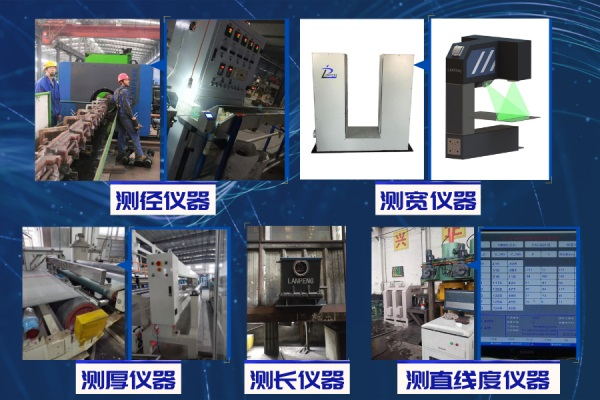

為了方便了解關于幾何尺寸的在線檢測，在這里對常見的幾何尺寸檢測儀器進行了歸納整理，并且不僅僅十種幾何尺寸的檢測方法，看看有沒有你需要的。

1、外徑

檢測方法：

外徑尺寸的檢測通常采用激光測徑儀或光電測徑儀，它們原理不同，但實現功能基本相同，光電測徑儀通過采用各種配件及組合實現各種類型的軋材外徑尺寸及橢圓度的檢測。

其他檢測尺寸應用：

另外通過采用八軸測頭的形式能對螺紋鋼的內徑、橫肋、縱肋、截面面積等進行在線檢測。

單軸測頭除了檢測直徑外，還可對矩形截面寬度厚度、方形截面邊長、狹縫、內孔直徑、高度-位置等尺寸進行在線檢測。

適用行業：

線纜電纜、橡膠塑料、圓鋼高線、鋼管、大直徑管材等均可進行檢測。

2、寬度

檢測方法：

寬度測量通常采用光電測量法（也有激光測量、機器視覺測量等），根據板材的大小不同，選擇不同的測頭，目前常用的有單測頭、固定間距雙測頭、間距可調雙測頭三種。其中間距可調雙測頭是更靈活的，可通過調節測量范圍來測量不同板寬的寬度尺寸。

適用行業：

適用于各種材質、溫度的板材檢測，木板、泡沫板、塑料板、橡膠板、金屬板、鋼板、帶鋼等。

3、厚度

檢測方法：

板材類厚度檢測常用激光測厚儀，它的檢測精度更高，且能進行在線檢測，另外薄板采用射線測厚儀，涂鍍層則采用超聲波測厚儀。

適用行業：

止水帶、金屬板、冷熱軋板材、木板、地板、水泥板、橡膠板、塑料板等。

4、輪廓及表面缺陷

檢測方法：

輪廓測量儀采用激光檢測原理測量被測物的輪廓及表面缺陷尺寸，全覆蓋式測量，對軋材表面的折疊、翹曲、凹坑、凹槽、凸耳等缺陷均可檢測。

適用行業：

任何截面形狀的輪廓，如圓形、方形、螺紋鋼、六角形、軌梁、T型、H型和其他長材。

5、直線度

兩種檢測方法：

一種是軋材表面直線度檢測，通過三臺光電測量儀完成檢測；

一種是長管內孔直線度檢測，通過激光原理進行檢測。

適用行業：

分別適用于

金屬棒材、管材、陶瓷管材等的在線直徑與直線度檢測；

無縫鋼管等管狀物的內孔軸線直線度檢測。

6、長度

檢測方法：

測長儀是基于機器視覺進行檢測的設備，通過多臺工業相機進行長度檢測。

適用行業：

熱軋棒材、鋼管、金屬棒材、管材等。

7、內徑

檢測方法：

內徑測量儀是基于激光原理進行檢測的，但由于要將測頭伸入到管材內部，所以被測管材的內徑要大。

適用行業：

僅離線檢測管端大直徑管材、管道等的內徑。

8、壁厚

兩種檢測方法：

壁厚測量儀同樣基于激光測量原理，僅檢測管端壁厚，能深入到1m范圍，同樣僅檢測大直徑管材；

基于兩臺光電測量儀的檢測方法，一臺檢測內芯尺寸，一臺檢測成品尺寸，通過計算可得到包裹內芯的壁厚尺寸。

適用行業：

分別適用于

大直徑管材、管道等；

線纜電纜等的絕緣層厚度檢測等。

9、內孔

檢測方法：

內孔測量儀基于機器視覺與平行源對內孔進行檢測。

適用行業：

對小型零件的內孔進行測量，如圓孔、方孔、六角孔等多種孔型特征檢測，適用于拉絲模具、線纜模具等。

10、彎曲度

檢測方法：

彎曲度測量儀是基于激光原理進行在線檢測的設備。可檢測雙金屬片試驗時彎曲的頭部距離變化。

適用行業：

雙金屬片等。

本文主要介紹了以上十多種的幾何尺寸檢測設備，關于幾何尺寸檢測，更多的是根據生產需求，提供解決方案并制作出相應測量儀器。
