被測軋材有大有小,而單測頭所能檢測直徑有限,在測頭擴束的過程中,既增加了成本,又減少了精度,為了能更好的為軋材檢測服務,對于量程大于90mm的軋材,選擇采用固定雙測頭檢...
被測軋材有大有小,而單測頭所能檢測直徑有限,在測頭擴束的過程中,既增加了成本,又減少了精度,為了能更好的為軋材檢測服務,對于量程大于90mm的軋材,選擇采用固定雙測頭檢測法進行測量,如想測量的軋材外徑尺寸跨度大,還可選用間距可調雙測頭進行檢測。

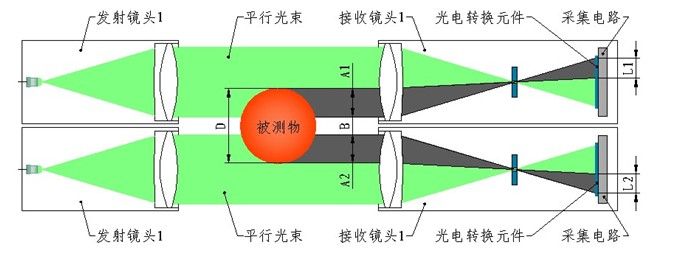

雙測頭由兩組測頭構成,兩組測頭以凈間距B平行設置。當被測物通過2束平行光視場時,將在兩個接收鏡頭的CCD芯片上分別形成寬度為L1、L2的陰影。經過電路系統處理可得出L1、L2對應的尺寸A1、A2,A1、A2再加上B即可得出被測物的尺寸D。

單軸測徑儀適用直徑或寬度尺寸大于90mm的產品的測量,設備可用于低溫軋制管材、直縫焊接管材、冷拉棒材、銀亮棒材、橡膠管、塑料管、電纜等產品的在線外徑檢測,也可用于各種板材寬度的測量。
單軸測徑儀是高精度的檢測方法,實現數據的在線檢測與控制,是專為大直徑軋材研制的精密儀器,通過了實踐的考驗,現在已被投入到生產中,保障生產質量。不管是小尺寸檢測還是大尺寸檢測,均有對應的在線測徑儀為其保駕護航,無需擔心在線檢測問題。
