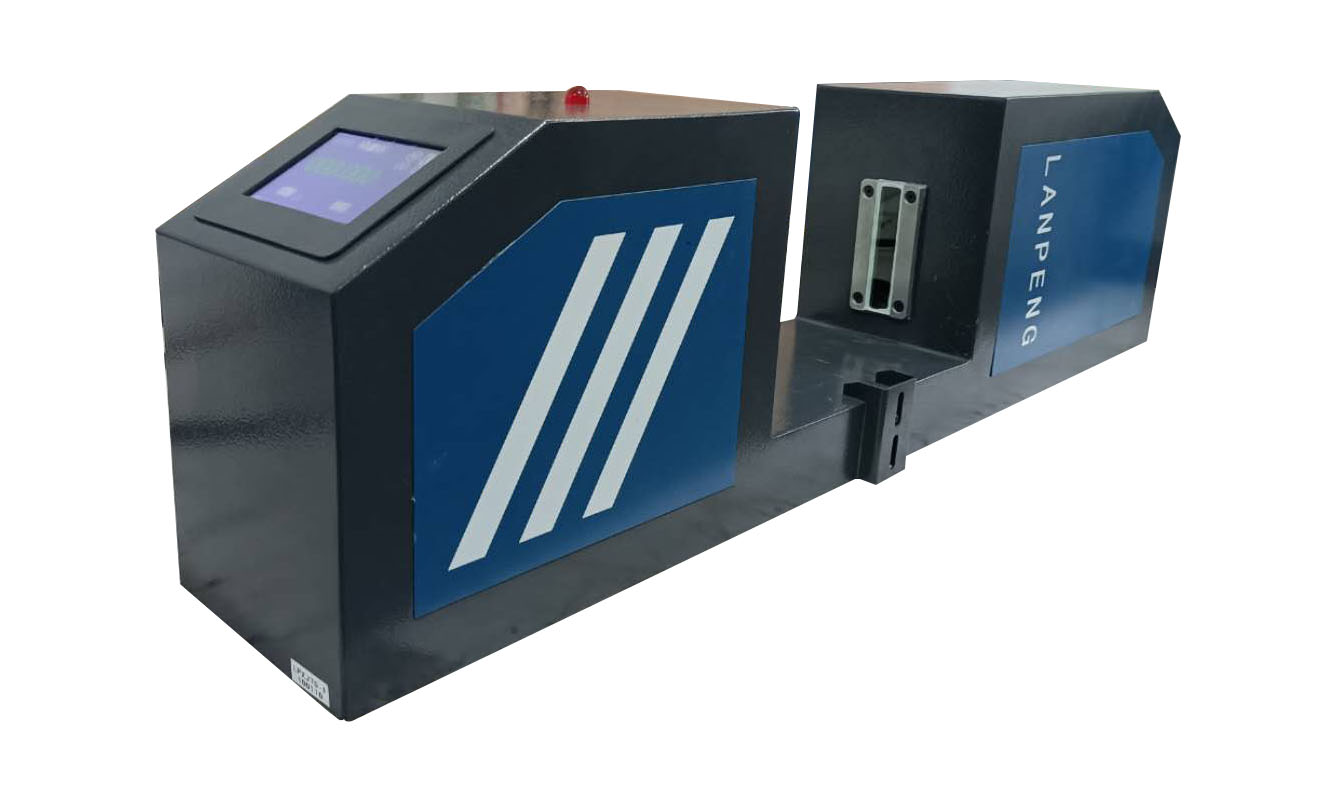

隨著科學技術不斷發展，線纜電纜的生產節奏不斷的加快，這就對線纜電纜的檢測技術提出了更高的要求。為了提高成品合格率，適應高速的生產節奏，在線檢測技術要求更加快速、穩定、精確地自動測量成品尺寸。單軸測徑儀是專門用于線纜、電纜、膠管、塑料管等外徑檢測的在線全數字化測量設備。使用在線測徑儀測量的數據客觀、實時性好、測量結果保存完整，適用于生產線的質量監測、跟蹤和控制。

在測量方面

在測量系統設計中，為了減少維護量，降低成本，選用物方遠心平行光測量法進行檢測，這種檢測方法更加適合動態檢測，是以軋材形成的陰影尺寸進行檢測的設備，測量精度高，對軋材材質無要求，可進行無損檢測。在線測徑儀測量頻率為500Hz，智能型測徑儀的測量頻率可以達到2000Hz。

在顯示方面

在顯示方面，主要有2個顯示屏，一為嵌入式顯示屏，一為外接顯示屏。嵌入式顯示屏可顯示測量數據、設置設備參數、控制報警、PID調節功能等，全面控制設備運行狀態。外接顯示屏是可選配的，主要用于遠程觀測測量數據，同時可具備簡單的控制功能。為了可以方便觀測，顯示頻率設置為2~3次/秒。

在監測方面

在報警系統設計中，報警電路通過串口接收單片機的信號，通過控制繼電器實現信號指示燈的狀態顯示；同時蜂鳴器也會在被測軋材發生參數不合格時發出報警，達到對軋材質量監視的作用。

在控制方面

在控制系統設計中，選用PID控制法，是比例積分微分控制方法，利用在線測量儀器測量產品的外徑，計算線徑與設定標稱值之間的偏差，通過調節器來控制擠塑機螺桿轉速或牽引機的轉速，使實際的線徑盡可能地接近標稱值。

單軸測徑儀適用于各類低溫軋制管材、直縫焊接管材、冷拉棒材、銀亮棒材、橡膠管、塑料管、電線、電纜等各種管材棒材等產品的外徑測量和控制。采用的CCD和平行光源技術，方便測量各類玻璃管、透明塑料管等透明產品的直徑及扁平線材、板材的厚度和寬度。
