大口徑鋼管外徑檢測一直是困擾業界的難題之一,自從采用雙測頭測徑的方式,已經解決了大口徑測徑難精度低的問題,目前各種鋼管的生產中都可應用大直徑測徑儀進行在線檢測。

大直徑測徑儀分為固定式雙測頭與間距可調雙測頭測徑的方式,根據生產的軋材規格,可選擇相應的測徑裝置,管材外徑尺寸大,但跨度小,采用固定式雙測頭,管材外徑尺寸跨度大,大小均有,則采用間距可調雙測頭進行檢測。

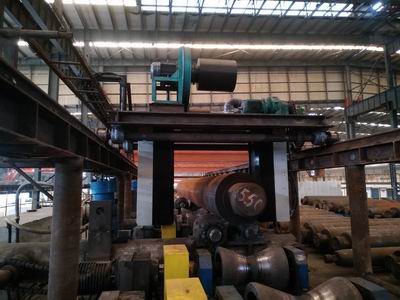

鋼管由軋機軋制,軋制管材通過軋機出口測徑儀時,測徑儀系統自動對管材外徑進行測量。測出的外徑尺寸顯示在設備的顯示屏上,便于操作工根據此顯示數據對壓下系統進行干涉,以確保鋼管的外徑尺寸。
測徑儀的顯示屏上將直接顯示兩路測頭的測量數據和根據兩路數據計算得到的橢圓度值。
大直徑測徑儀測量準確,測量誤差小于0.5毫米,全數字化高頻測量系統,測量頻率500Hz,軋材抖動對測量結果無影響,高性能的光學部件和巧妙的光路設計,保證使用壽命和測量精度,數據“超差”自動報警功能。
大直徑測徑儀有單向測量與雙向測量兩種形式,但這兩種模式如何選擇,下面就來簡單的介紹一下。
鋼管除了外徑尺寸外,還需要其橢圓度尺寸,這就需求從多個方向進行檢測,然而并不是所有需要檢測橢圓度的鋼管均需要雙向測徑儀,主要分為兩種情況。
1、管材直線前進
管材生產,就一直行進,中間伴隨軋材的抖動,這時可采用雙向測徑儀,從橫向縱向兩個方向測量外徑尺寸,并計算橢圓度尺寸。這種檢測方式檢測的是同一截面的外徑尺寸與橢圓度尺寸。
2、管材旋轉行進
有些管材生產時,它是邊旋轉邊行進的,這種前進方式,僅需安裝單向測徑儀就可檢測外徑與橢圓度,這種檢測方式,測量的不是同一截面的尺寸,但優勢是檢測的方向多,360°檢測。
當然如不需要檢測橢圓度尺寸,采用單向測徑儀即可,無需額外增加一組測頭,總之,大直徑測徑儀的選擇是根據生產需求而定。
