設備主要用于金屬棒材、管材、陶瓷管材等產品需要在線快速測量直徑和直線度檢測。可在線實時測量產品的每米直線度,直徑等數據,產品整體通過后可顯示產品全長直線度數據。控制柜段電腦顯示:實時直徑測量值,橢圓度數值;實時米直線度誤差值,全長直線度及最大直線度誤差;
1、 基本原理

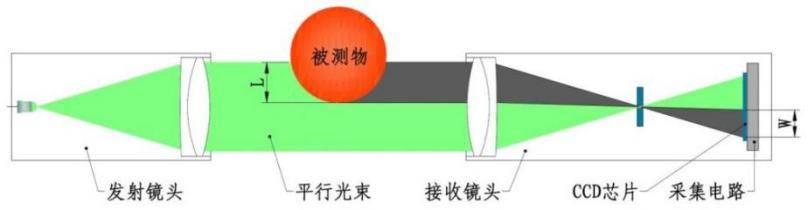

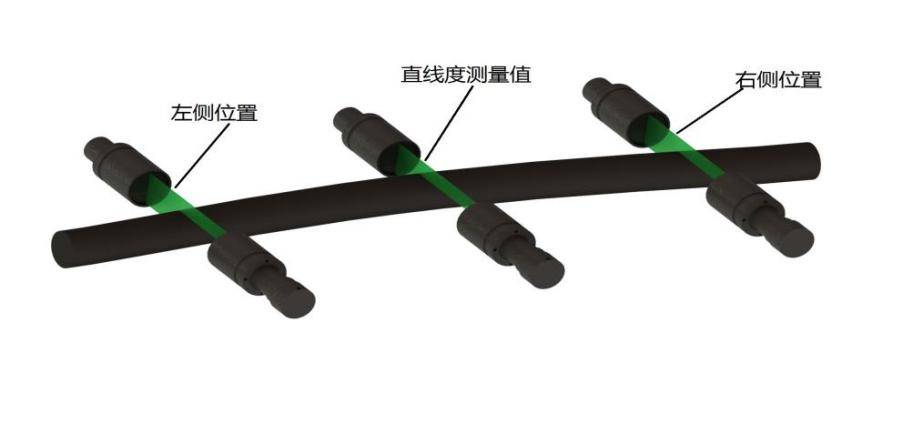

布置三組物方遠心光電傳感器,同時獲取被測物三個點的坐標位置,實時測量被測物米直線度偏差


2、數據計算方法
數據計算:系統根據測頭1和測頭3采集的X軸方向位置值擬合一條直線,位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ1、Y軸的直線度誤差為δ2,即可計算出棒材直線度的實際誤差δ。

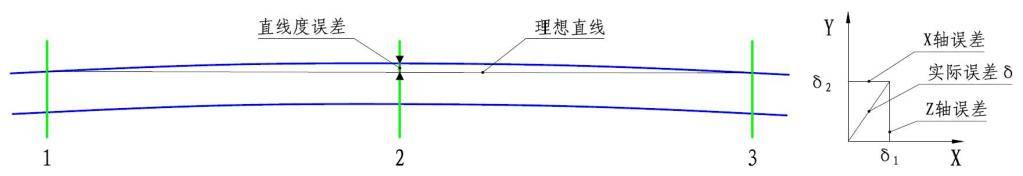

直線度計算原理圖
每臺測量儀內采用成90°交叉分布的2路光電測頭測量棒材邊緣的位置,利用2路測頭的位置數據計算測量點在坐標系中的實際偏差。因此,無論被測物的彎曲方向如何,測量儀均可測得真實的直線度尺寸

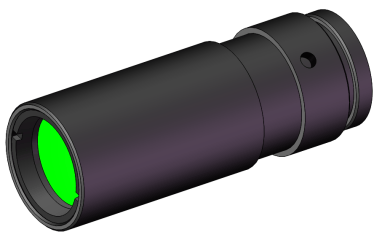

3、測頭
藍鵬自主研發光電測頭,采用鋁合金制作,散熱性能良好
每組測頭由一個發射端和一個接收端組成
采用高亮度LED光源,最高亮度可達3000mcd
測量頻率2000HZ
正常使用壽命在80000小時以上

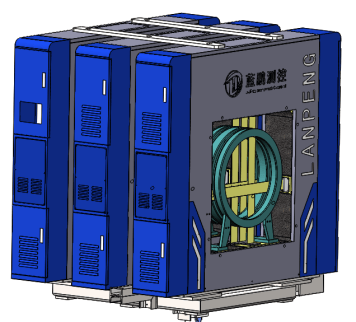

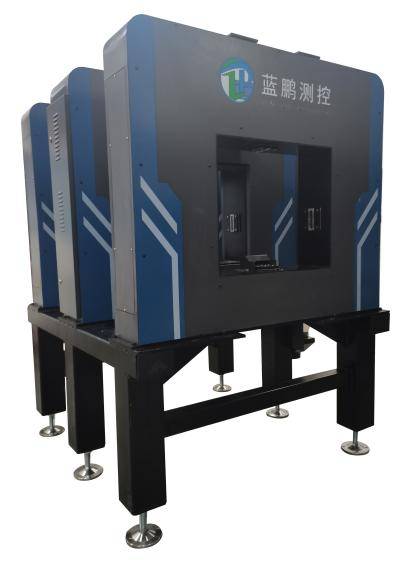

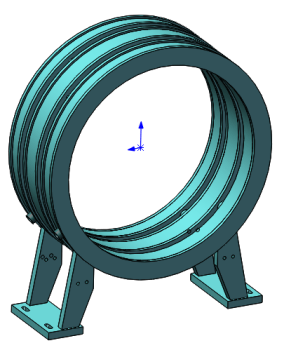

4、機械結構
測量儀分前中后三組采集模塊,可按具體需求排布采集模塊間距,采集模塊通過鑄件大盤集成在一個底座,結構穩定,落位方便

5、冷卻防護系統
搭配冷卻循環系統,可有效隔絕熱軋被測物的熱輻射,保證內部電器元件溫度在正常工作范圍。

6、拓展接口
硬件接口:RS422,RS485,RJ45,繼電器干接點輸入輸出。
RS422,RS485:支持Modbus-RTU協議,與外部系統交互,實現待測產品型號協商和測量結果的交互。
RJ45:支持Modbus-TCP,OPC-UA,S7,MQTT協議,與外部系統交互,實現待測產品型號協商和測量結果的交互。
繼電器干接點輸入輸出:可以與外部傳遞交互開關量信號。

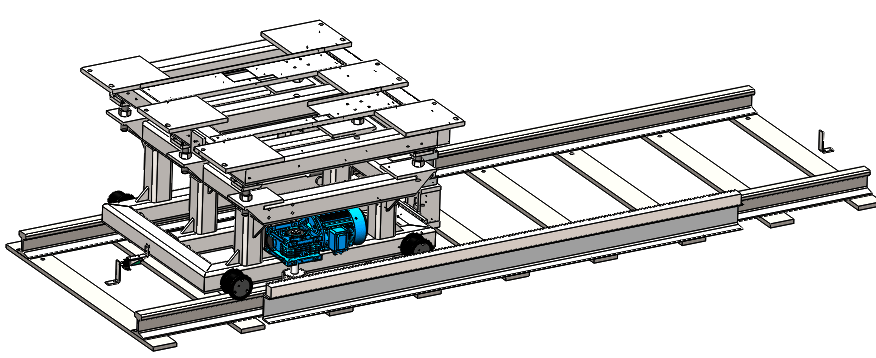

7、支撐底座
測量儀標配固定安裝底座,也可根據工況選擇軌道下線形式。底座配備高度調節螺栓,彌補地基制作誤差。

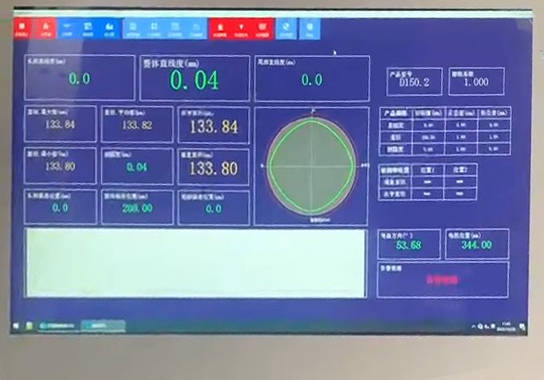

6、測量界面/功能
采用工控機計算,配備藍鵬新一代測量軟件,操作簡單,測量數據一目了然

9、設備整套示意圖
