關鍵字:掃描直線度測量儀，離線直線度測量儀，管材直線度，棒材直線度，陶瓷直線度，

設備主要用于金屬棒材、管材、陶瓷管材等產品在生產節拍時間充裕時的直徑和直線度檢測。可線下測量長材頭部、尾部、整體、每米等多種直線度誤差和外徑。

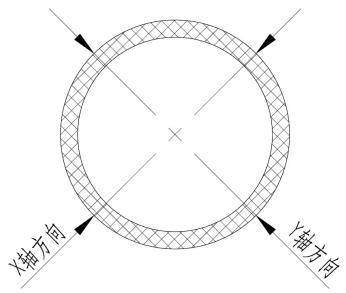

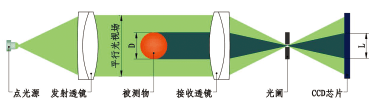

1、 基本原理

兩組測頭可組成一個坐標系，通過每個測頭測量的被測物中心位置可計算出被測物中心在坐標系中的坐標位置

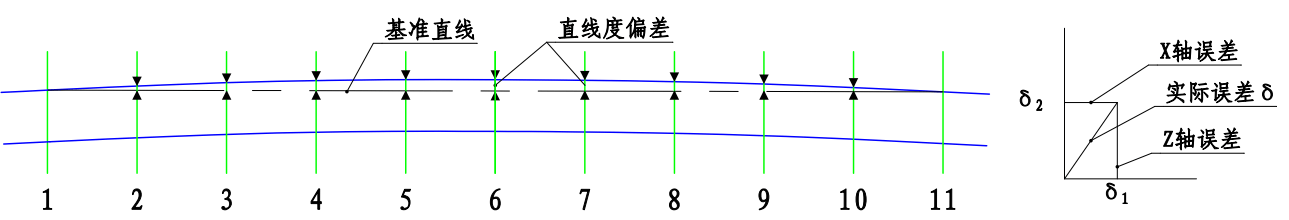

2、 數據計算方法

測量儀通過標定建立空間上的理論坐標系，通過對比測量儀掃描所得的被測物X軸和Y軸位置數據偏離該理論坐標的距離，即可得到各點在X方向和Y方向的直線度偏差。設X軸的直線度偏差為δ1、Y軸的直線度偏差為δ2，利用矢量運算即可計算出被測物整體直線度的實際偏差δ。

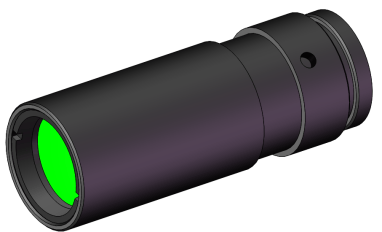

3、測頭

藍鵬自主研發光電測頭，采用鋁合金制作，散熱性能良好

每組測頭由一個發射端和一個接收端組成

采用高亮度LED光源，最高亮度可達3000mcd

測量頻率2000HZ

正常使用壽命在80000小時以上

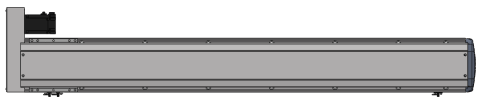

4、滑移部件

測量儀整體安裝在精密滑臺上，通過電機驅動保證測量儀勻速精確的掃描被測物

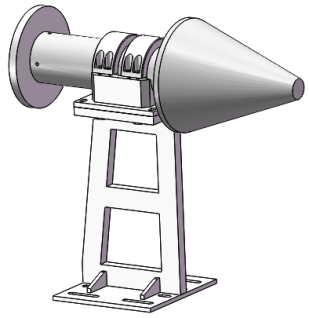

5、定位機構

多種定位結構可選，可根據被測物的種類選擇特定的定位工裝，實現對被測物的快速精確裝卡

6、拓展接口

硬件接口：RS422，RS485，RJ45，繼電器干接點輸入輸出。

RS422，RS485：支持Modbus-RTU協議，與外部系統交互，實現待測產品型號協商和測量結果的交互。

RJ45：支持Modbus-TCP，OPC-UA，S7，MQTT協議，與外部系統交互，實現待測產品型號協商和測量結果的交互。

繼電器干接點輸入輸出：可以與外部傳遞交互開關量信號。

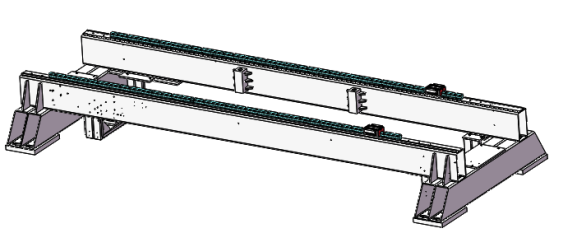

7、支撐底座

采用一體式高精密滑臺底座，測量儀可高精度移動測量，一體式結構便于現場安裝落位，配備調節地腳，可將設備調至水平。

8、測量界面/功能

采用工控機計算，配備藍鵬新一代測量軟件，操作簡單，測量數據一目了然

9、設備整套示意圖

10、適用范圍

設備主要用于金屬棒材、管材、陶瓷管材等產品在生產節拍時間充裕時的直徑和直線度檢測。實時直徑測量值，橢圓度數值；顯示整根直線度數據；兩端及中間直線度數據；超差值及超差位置
