在工業生產測量行業，在線測量寬度都已經從接觸式測量發展為非接觸測量，非接觸測量不用考慮產品的所處環境。可對各類冷熱金屬板、塑料板、帶鋼、紙板、木板等板材進行厚度測量。

利用CCD技術對板材寬度進行實時檢測、動態測量。具有結構簡單、非接觸、精度高、測量速度快、性能穩定可靠等優點。其測頭的主要部件是傳感部件CCD，它具有靈敏度高、畸變小、抗振動、抗磁場、體積小、無殘影等特點。非常適合制造測寬儀，是寬度測量變的簡單、精準。

而CCD技術需要通過光電測量原來來實現寬度的測量。

光電測量原理：

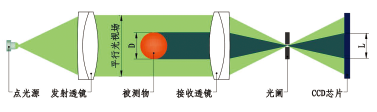

單測頭測量原理:

    藍鵬光電測量產品采用物方遠心光路系統和CCD成像法進行非接觸尺寸檢測。其核心部件為光電測頭，每組測頭由發射鏡頭和接收鏡頭組成。發射鏡頭內點光源發出的光穿過發射透鏡后形成平行光視場。視場內的平行光再由接收透鏡聚焦，在CCD芯片上成像。當被測物通過視場時，被測物遮擋的部位在CCD芯片上顯示為無光的陰影。通過CCD芯片光電轉換和相應電路系統的數字化處理，即可通過陰影的寬度L計算出被測物的直徑D。

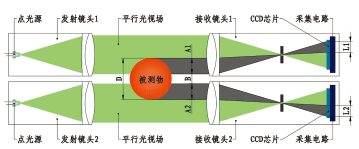

雙測頭測量原理:

    雙測頭由兩組測頭構成，兩組測頭以凈間距B平行設置。當被測物通過2束平行光視場時，將在兩個接收鏡頭的CCD芯片上分別形成寬度為L1、L2的陰影。經過電路系統處理可得出L1、L2對應的尺寸A1、A2，A1、A2再加上B即可得出被測物的尺寸D。

測量過程中寬度比較小的可以使用單測頭進行測量，寬度比較大的可以使用可調整雙側頭測量，如果有其他需要可以找藍鵬測控定制測量儀器。

藍鵬測寬儀是集合了一整套的測量測控平臺體系，主要配置小型單片機系統、外接數碼管顯示屏，根據需要可增配嵌入式智能模塊、上位機控制系統等。可以實時顯示測量值，標準值以及上線公差，同時具備超差報警功能。
