在直線度測量中，往往會出現理想直線、實際直線、直線度誤差、測量基線等諸多陌生詞匯，那么這些詞匯都代表什么?
直線度檢測：
1術語和定義
GB/T1182，GB/T1958和GB/T18780.1中確立的以及下列術語和定義適用于本標準。
1.1、理想直線 straight line
具有幾何學意義的直線
1.2、實際直線 real line
零件上實際存在的直線(參見GB/T18780.1的2.4工件實際表面)。
1.3、測得直線(提取直線) measured line(extracted line)
測量時按規定方法，由實際直線提取有限數目的點所形成的直線(參見GB/T18780.1的2.5提取組成要素)。
注:在評定直線度誤差時，用測得直線代替實際直線。
1.4、直線度誤差(值)departure from straightness
實際直線對其理想直線的變動量，理想直線的位置應符合最小條件。即用直線度最小包容區域的寬度f或直徑Φf表示的數值，見圖1~圖3。
直線度誤差分為：

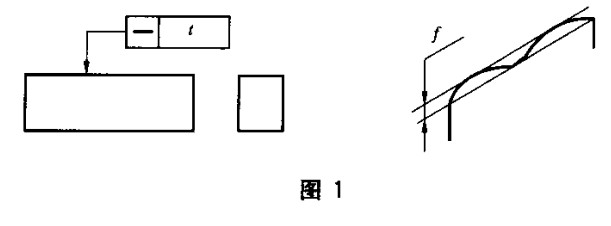

a)給定平面內的直線度誤差(見圖1)；

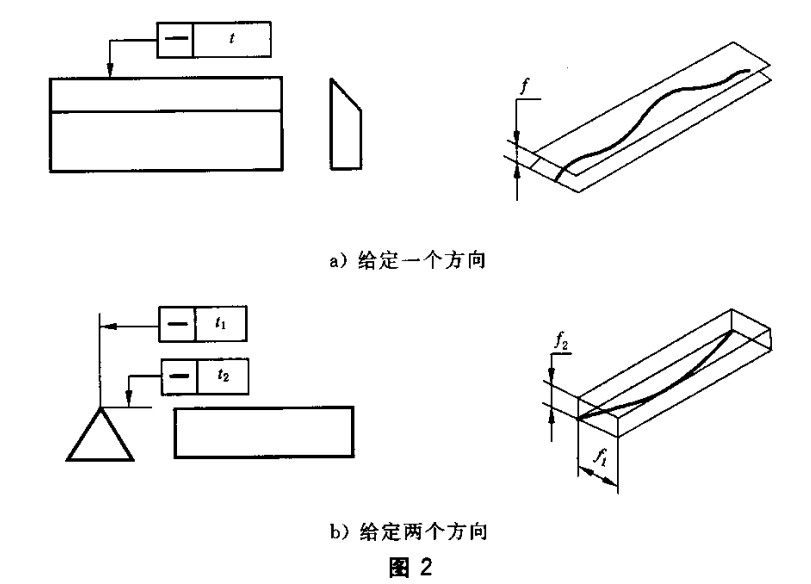

b)給定方向上的直線度誤差(見圖2)；
c)任意方向上的直線度誤差(見圖3).
1.5、直線度最小包容區域 minimum zone of straightness
包容實際直線，且具有最小寬度的兩平行直線或兩平行平面之間的區域，或具有最小直徑的圓柱面內的區域。
1.6、測量基線reference line for assessment of departure from straightness
在測量過程中，獲得測量值的參考線。
1.7、評定基線reference line for assessment of departure from straightness
評定直線度誤差的理想直線。
1.8、最小二乘中線包容圓柱面cylindrical envelope with the least squares mean line
在評定任意方向直線度誤差時，為包容實際直線，且軸線的方向與最小二乘中線平行(或重合)并具有最小直徑的圓柱面。
1.9、兩端點連線包容圓柱面cylindrical envelope with the least squares mean
在評定任意方向直線度誤差時，為包容實際直線，且軸線的方向與兩端點連線平行(或重合)并具有最小直徑的圓柱面。
1.10、極點extreme point
在最小包容區域線(或面)上的測得點。
2、直線度測量方法
直線度功能測量原理
根據管材的規格及直線度測量要求，本方案擬采用我公司的光電測頭對管材直線度進行測量。測量時在水平（X軸）和豎直（Y軸）方向上各設置3組測頭測量管材X軸和Y軸方向的邊緣位置。
數據采集：被測棒材通過測量儀時，每組測頭采集截面的X軸和Y軸方向的位置數據。3組測頭共采集同時刻的3組位置數據。
數據計算：系統根據測頭1和測頭3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ1、Y軸的直線度誤差為δ2，利用三角函數即可計算出棒材直線度的實際誤差δ。
