無縫鋼管、直縫焊接鋼管、鍛造鋼管、精密鋼管、高精度精密鋼管等鋼管在生產過程中都會導致鋼管管體在縱向（即長度方向）上出現不同程度的曲線狀，只是有的鋼管成品的曲線程度可以用肉眼直觀地看出來，這時的鋼管已經是不合格產品了。只要是正規廠家，這樣的產品是不允許出廠，有的則需要專門的儀器設備測量其直線度。這個曲線程度用數字表示出來即叫鋼管彎曲度或者鋼管直線度。

直線度測量儀：

對于鋼管直線度這個標準，在一般流體輸送用的管道中要求不高，這種管子主要要求管口的同心度，以便于管道的焊接。但是如果鋼管是用到加工機械設備上時，尤其是膠輥、中軸等等，它們對直線度或者說是彎曲度的要求就高了，而且這也是他們的一個相當重要的指標。因為它要涉及一個加工量的問題，加工量的大小直接影響生產成本的大小，如果加工不出來，這支鋼管直接就是廢品了。因此像生產輥體設備類似的廠家在購買無縫鋼管或者直縫鋼管的時候特別注重鋼管直線度的檢測。

為了保證鋼管的直線度，在生產中就對其進行測量，在發現時及時的調整矯直機，以便保證鋼管的質量，現在對鋼管的直線度非常看重，也就意味著在線直線度測量儀的使用非常有必要。

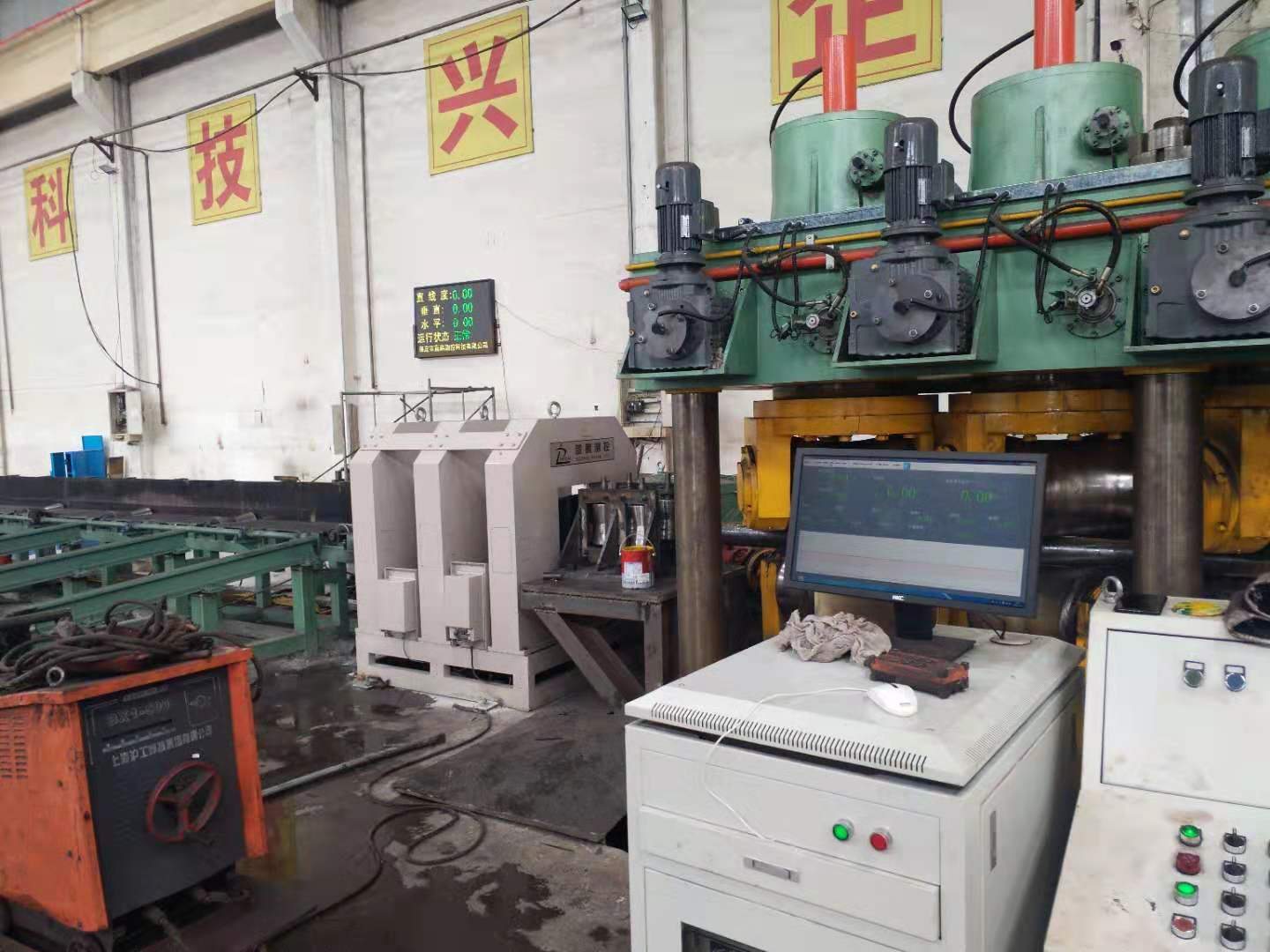

在線直線度測量儀是如何實現直線度測量的，它采用了3臺測徑儀分別測量不同部位的外徑值，并根據算法，直線度測量儀自動運算出直線度尺寸，每臺測徑儀均為光電檢測設備，采用的是CCD成像法測量，它是無損測量，因此對鋼管的直線度能夠進行高精度快速非接觸測量。

直線度測量儀測量時在水平（X軸）和豎直（Y軸）方向上各設置3組測頭測量管材X軸。和Y軸方向的邊緣位置，相鄰兩組測頭的距離為500mm。直線度測量儀的使用關系著鋼管質量的優劣，被測棒材通過測量儀時，每組測頭采集圖1所示截面的X軸和Y軸方向的位置數據。系統根據測頭1和測頭3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ1、Y軸的直線度誤差為δ2，利用三角函數即可計算出棒材直線度的實際誤差δ。

直線度測量儀是高質量的在線檢測設備，能做到高質量的在線檢測，并能實現外徑尺寸的測量，對于鋼管生產來說，是一種提高效率的高性能設備。
