圖像分析測徑儀是通過工業相機對被測物進行連續拍照，通過圖像處理軟件對拍攝的照片進行分析得出被測物的尺寸特征。

可以對螺紋鋼、錨桿鋼等軋材在線監測。

可檢測螺栓、螺釘等標準的外徑、底徑、螺距等尺寸，并可根據圖像監測標準件的表面缺陷。

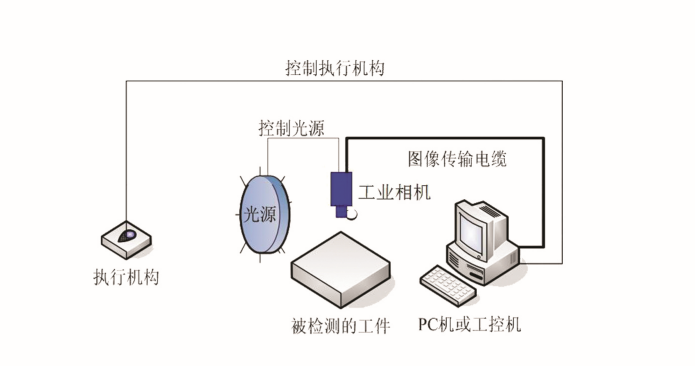

圖像分析系統的組織架構

    控制系統主要包括控制柜（含控制電路和通訊模塊）、工控機、顯示器、聲光報警器和LED顯示屏等。

    控制柜安裝在控制室，LED顯示屏安裝在設備現場以便操作人員隨時查看鋼坯尺寸。控制柜與工業相機之間、控制柜與LED顯示屏之間均采用光纜連接，抗干擾能力強。工業相機的圖像實時發送至工控機進行處理、計算，計算結果同時在顯示器和LED顯示屏上顯示。

    2臺工業相機通過相機支架安裝在剪切機前、后的輥道側面，相機距輥道中心的水平距離約1.5m。相機外部有防護罩，防護罩為水冷套，視窗部位設有防護鏡片和吹掃氣嘴（利用現場壓縮空氣吹掃），保證工業相機在連續生產過程中不受鋼材熱輻射影響。工業相機和鏡頭之間設置只透過紅外線的濾光鏡片，利用鋼坯發射的紅外線測量，可避免現場蒸汽影響。

工業相機垂直布置從上方拍攝鋼坯的圖像，當鋼坯整體進入相機的視野范圍時即可測量鋼坯的整體長度和鋼坯所處的位置。鋼坯繼續向前移動頭部超過相機視野后，也根據鋼坯尾部位置判斷鋼坯頭部位置。

圖像分析監測系統可以認為是對標準的立體產品整體的測量，多測頭的組合可以擬合出被測物外輪廓的界面形狀，對其進行測量。
