1.產品簡介:

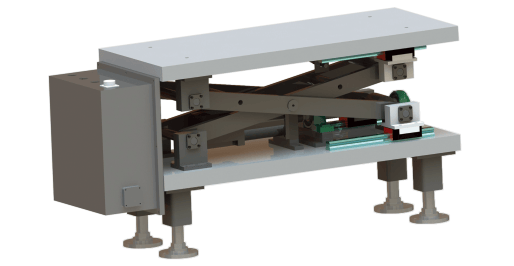

設備采用廣角測頭測量,測頭豎直布置,設備主要配置小型單片機系統、外接數碼管顯示屏,根據需要可增配嵌入式智能模塊、上位機控制系統等。設備下部可配置剪刀叉升降平臺等輔助設備。
2.測量原理:
廣角光電測頭簡稱廣角測頭,是利用光電測頭的CCD采集電路配合廣角鏡頭構成的大視角光電測頭。與廣角測頭配合使用的光源為LED條形光源,光源的長度根據測頭的視野角度和距離確定。廣角測頭的優點是視野范圍大,可以測量比鏡頭口徑大的物體。由于廣角測頭成像時存在成像大小隨物距變化而變化的現象,所以利用廣角測頭測量需要進行物距修正。

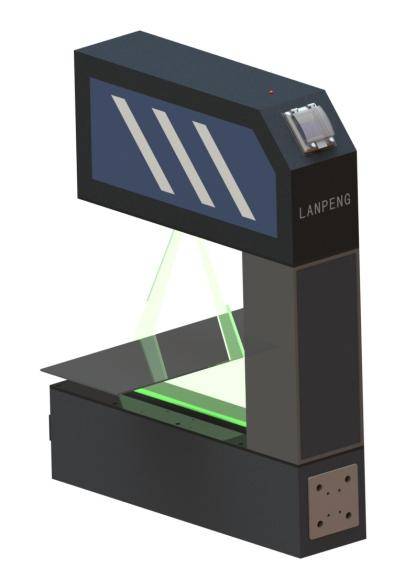

廣角測頭測寬 雙廣角測頭測寬
2. 功能描述:
(1)液晶屏顯示內容:實時測量值、標準值、上下公差等。

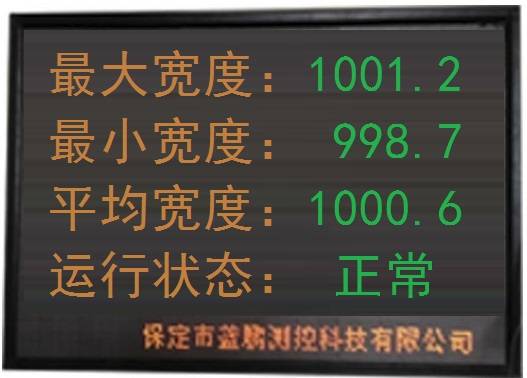

(2)外接屏顯示內容:實時測量值。
(3)產品參數設置:可設置產品規格、標準寬度值、上下公差等參數。
(4)系統參數設置:可設置刷新頻率、通信端口、系統的校零等。
(5)報警設置:可設置報警的閾值,測量值超差時聲光報警。
(6)修正功能:自動修正,放入標準直徑量塊后自動校準;
手動修正,填入修正量(需增加或減小的數值)后修正。
開關量信號輸出功能:當測量數據超過設定的范圍時,輸出開關量信號。
(7)上下抖動修正功能(需選配激光測距傳感器)
4、適用范圍
設備主要用于金屬板、帶、橡膠板、塑料板、布匹等生產線的板面呈水平狀態通過的在線測寬
5、選配

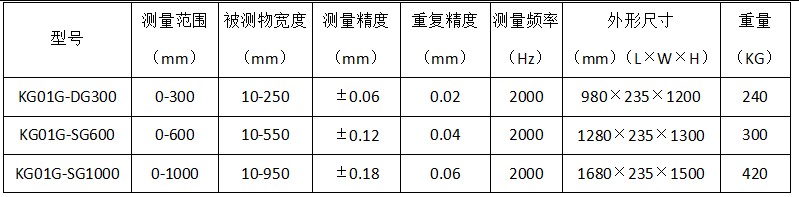

6.技術參數:
