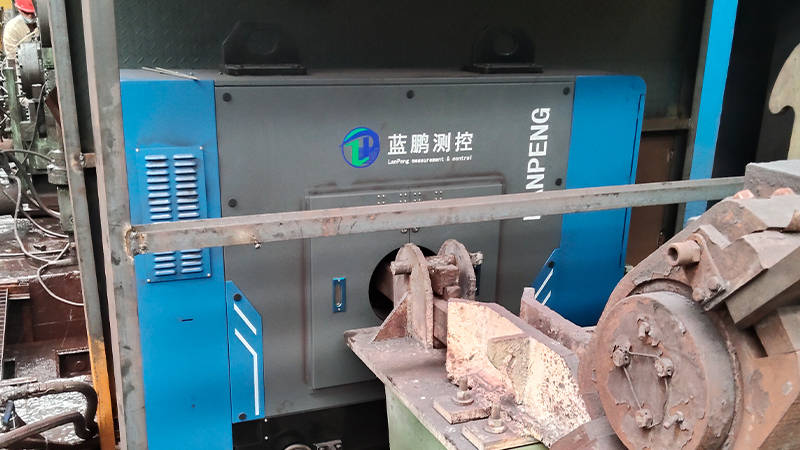

關于測徑儀被測物跳出測量區域的問題,以下是詳細的技術分析:
1)、測量失效情況 當被測物跳動超出測量區域時,測徑儀會出現以下現象:
· 光電轉換元件無法完整捕捉被測物陰影(JG01-DG140型測徑儀采用雙鏡筒平行光測量技術,超出視場會導致L1/L2寬度數據缺失)
· 系統可能顯示"ERR"錯誤代碼或觸發超限報警
具體影響表現
2)、數據異常:
• 測量值突然歸零或顯示最大值(如150mm量程設備可能顯示150.00)
• 橢圓度計算失效(雙測頭型號的A1/A2尺寸差值超過系統容差)

3)、設備反應:
• 紅燈警報點亮(符合IEC標準的安全警示)
• RS485通訊中斷(數據包丟失率可能達100%)
• 工控機記錄"超量程"事件日志(時間戳精確到毫秒)

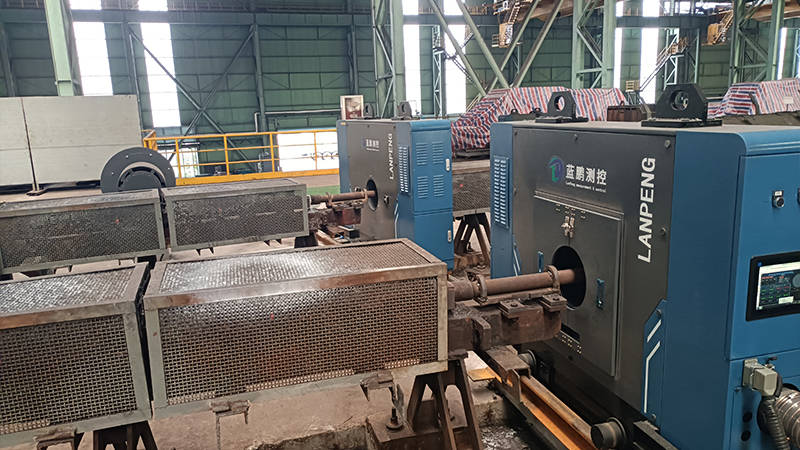

4)、技術解決方案
(1) 硬件調整:
· 安裝導軌限位裝置(建議保留5mm安全余量)
· 改用間距可調測頭(如定制款可擴展雙倍量程)
· 增加輔助定位滾輪(降低±2mm內的隨機跳動)
(2) 參數優化:
· 調整電子快門速度為1/10000秒(應對高頻振動)
· 啟用多路同步技術(500Hz采樣時誤差<±0.03mm)
· 設置軟件濾波窗口(推薦5點移動平均)
5)、特殊情況處理 對于持續跳動工況,建議:
• 優先選用JG02-DG系列雙通道設備(內置抗抖動算法)
• 在測量區加裝空氣軸承穩定器(可將跳動控制在±0.5μm內)
• 采用碳鋼支架+調高絲杠的安裝方式(剛性提升40%)
注:標準單路測徑儀的Z軸動態范圍通常為1mm(便攜式0.3mm),當被測物起伏超過此范圍時需考慮升級為旋轉式測徑儀(量程可達50mm)
