某棒材廠專業生產棒材，棒材長短不一，短的1米多長，長的能達到7米，為了能在產線上了解直線度信息，實現自動化生產，定制了在線直線度測量儀。

被測物參數：

規格范圍：Φ30--140mm規格尺寸連續。

棒材長度：1.3-7m。

棒材材溫度：冷態。

直線度精度要求：0.5mm/m。

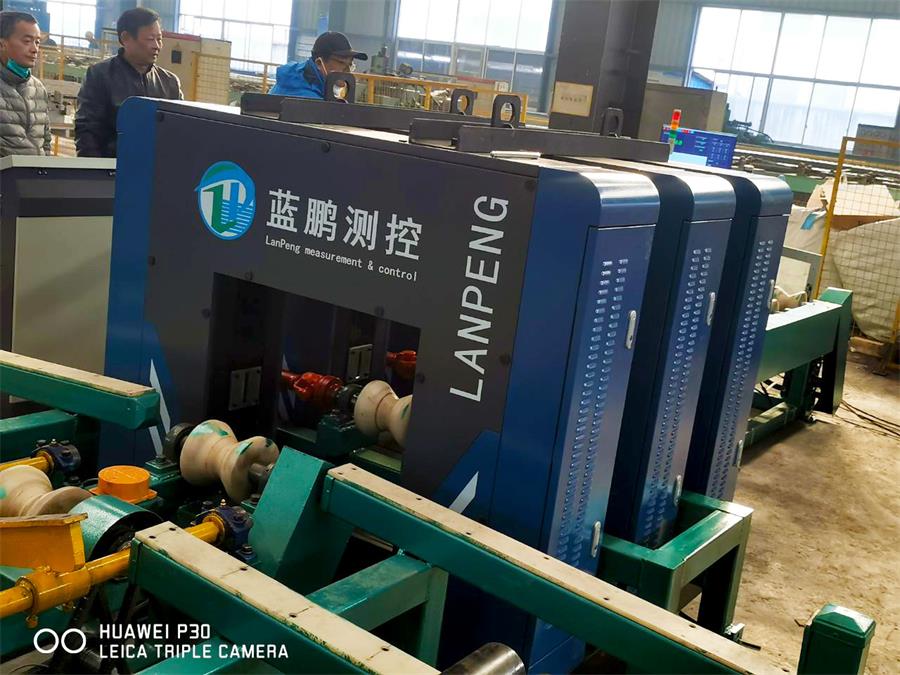

定制的在線直線度測量儀同樣采用光電檢測原理，整套系統主要由三臺測量儀、公共底座、控制柜、工控機、顯示器、LED顯示屏、聲光報警器等組成。

在線直線度測量儀測量棒材的外輪廓的直線度時，同時布置同一測量原理的設備三臺，三臺設備同一時刻測量被測棒材的數據，通過計算得到被測棒材的直線偏差。

在線測量時，系統配置的光電測頭實時測得的棒材的直徑測量值，與標定的直徑標準值、上下公差、直線度公差等對比，實時計算直線度誤差、最大直線度誤差，上傳至數據采集系統指導生產，同時通過現場布置的LED顯示屏顯示實時外徑、直線度實時測量值、最大直徑值、最小直徑值、最大直線度誤差等參數。當棒材的直線度超過設定的公差范圍時，報警裝置自動聲光報警，達到合格判定的目的。

設備參數

1）棒材的直徑（mm）：φ30--140。

2）被測棒材水平方向跳動值允許范圍（mm）：±6mm。

3）直線度測量精度：≤0.5mm/m。

4）測量頻率（Hz）：500。

5）電源電壓（V）：AC220±15%，50Hz。

6）環境溫度要求（℃）：-20～50。

7）環境濕度要求（%RH）：85（不結露）。

軟件系統

軟件是由客戶端+服務端兩部分構成的，客戶端軟件運行的時候自動拉起服務端軟件。

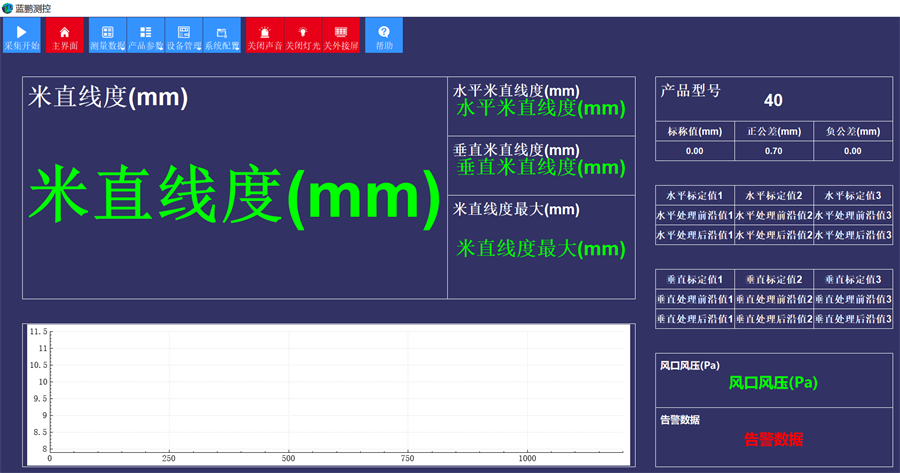

顯示器顯示內容：3個測量點的6個實時位置值；實時直線度誤差、最大直線度誤差；及設定的直線度公差等。

當被測棒材通過在線直線度測量儀后，能夠自動顯示測量數據，同時還能將檢測數據傳輸給分揀系統，將合格產品與不合格產品自動化分揀，讓生產更便利。
