除了寬帶鋼，還有窄帶鋼，寬帶鋼測寬與測厚，通常使用兩種不同的測量原理進行測量，寬度采用光電測量原理，厚度采用激光測量原理，這樣能保證測量精度與測量范圍，對傾斜幅度不大，且寬度較小的窄帶鋼而言，采用光電測頭即可測量寬度與厚度尺寸，性價比高，測量精度高。

當測寬測厚儀視場中通過被測物時，被測物遮擋的部位將在CCD芯片上形成一個邊界清晰的陰影。通過陰影的長度L可分別測出帶鋼的寬度W和厚度H。

技術參數

（1）測量范圍（mm）：400mm；

（2）可測被測物寬度（mm）：400mm；

（3）可測被測物厚度（mm）：0～10mm；

（4）測量精度（mm）：≤±0.02；

（5）重復性（mm）：＜±0.01；

（6）測量頻率（Hz）：500；

（7）數據輸出協議：RS485/422任選，自定義協議，雙方協商。

軟件功能

（1）液晶屏顯示內容：實時測量值、標準值、上下公差等。

（2）外接屏顯示內容：實時測量值。

（3）產品參數設置：可設置產品規格、標準寬度值、厚度值、上下公差等參數。

（4）系統參數設置：可設置刷新頻率、通信端口、系統的校零等。

（5）報警設置：可設置報警的形式和閾值，測量值超差時聲光報警。

（6）修正功能：自動修正，放入標準直徑量塊后自動校準；

手動修正，填入修正量（需增加或減小的數值）后修正。

（7）數據傳輸功能：可上傳數據至上位計算機。

測寬測厚儀的性能特點

（1）測量準確，動態測量誤差不大于0.02毫米。

（2）獨特的抖動誤差消除技術，徹底消除了被測物抖動帶來的測量誤差。

（3）全數字化高頻測量系統，測量頻率高達500Hz，即每秒鐘測量500個尺寸。

（4）測量數據“超差”時自動報警功能。

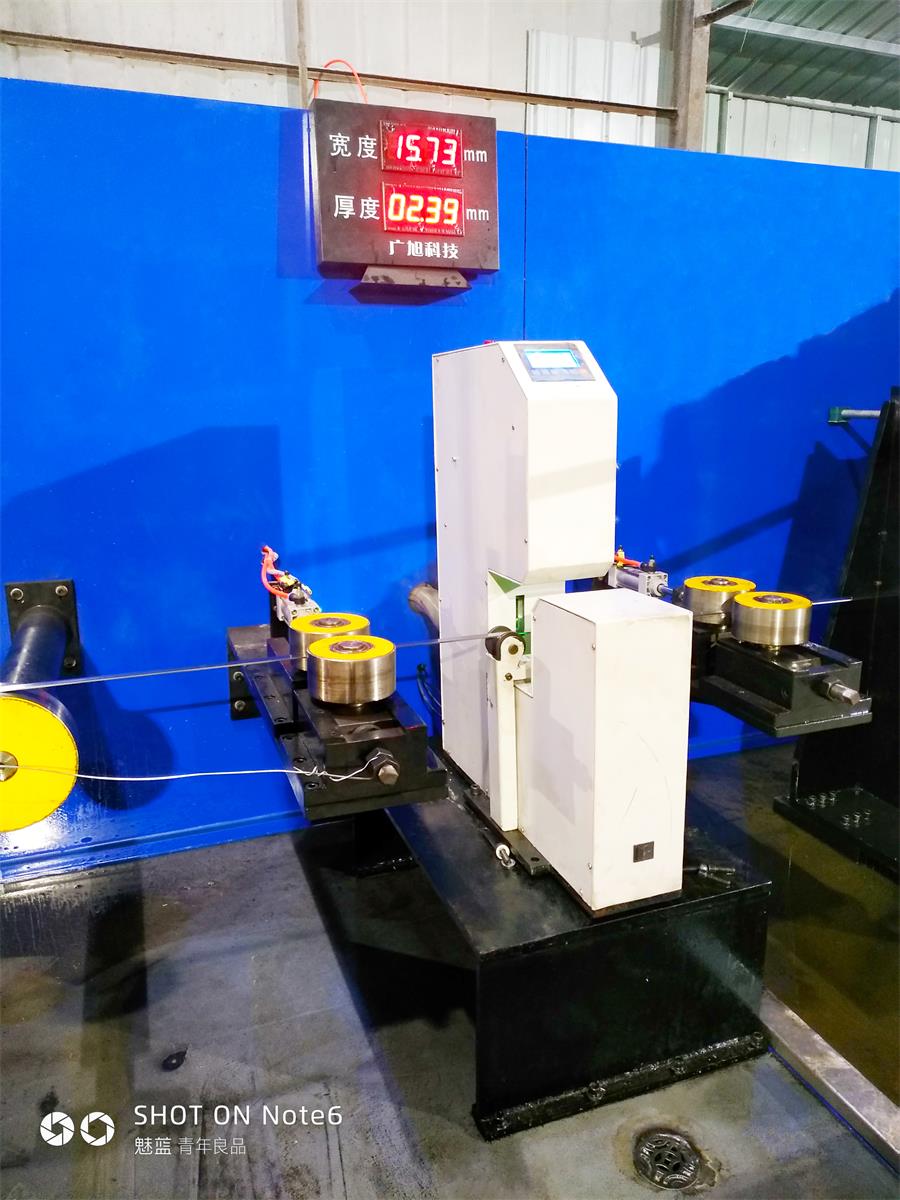

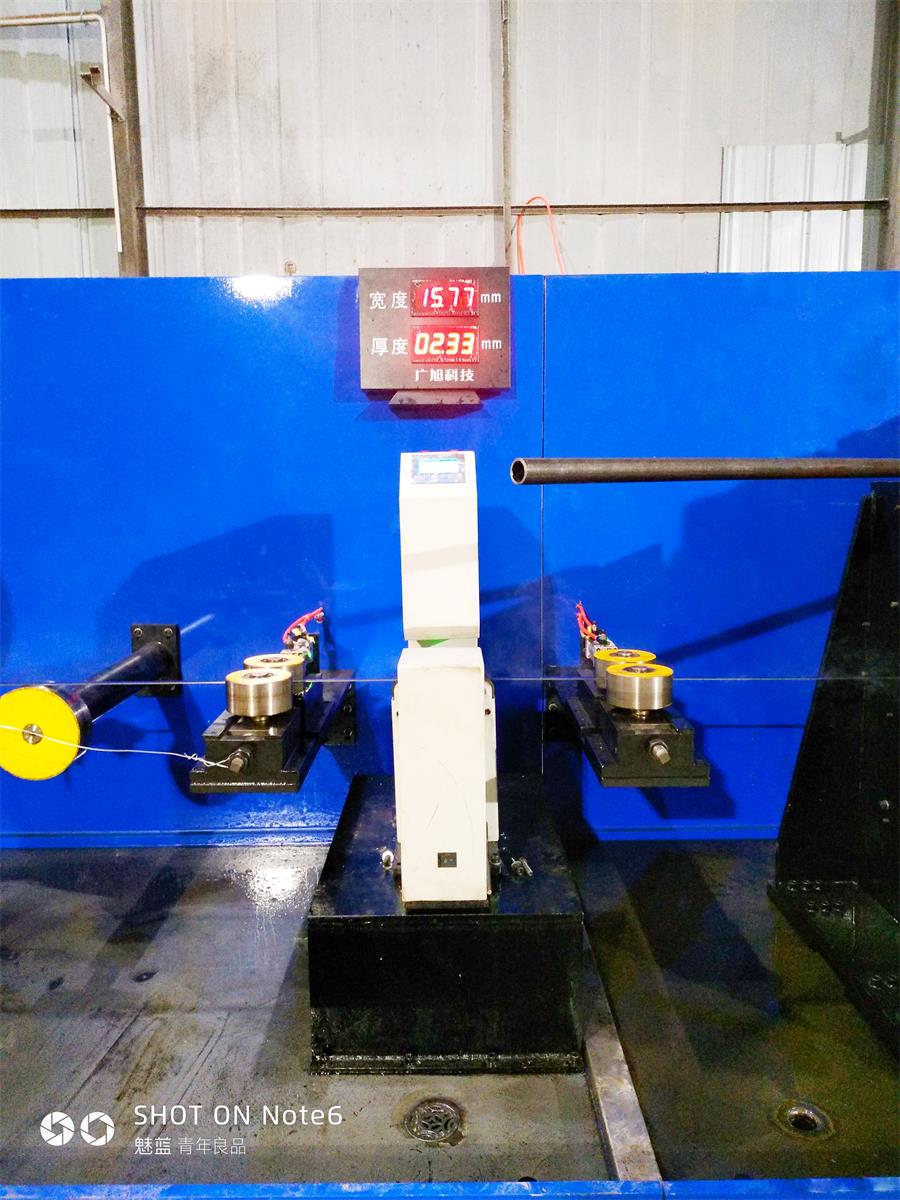

測寬測厚儀是小臺式測量設備，寬度厚度均可檢測，配備外接顯示屏，方便遠程觀看，其實在各種帶鋼生產中，都有相應的在線測寬測厚儀可供定制，滿足各種產線需求。
