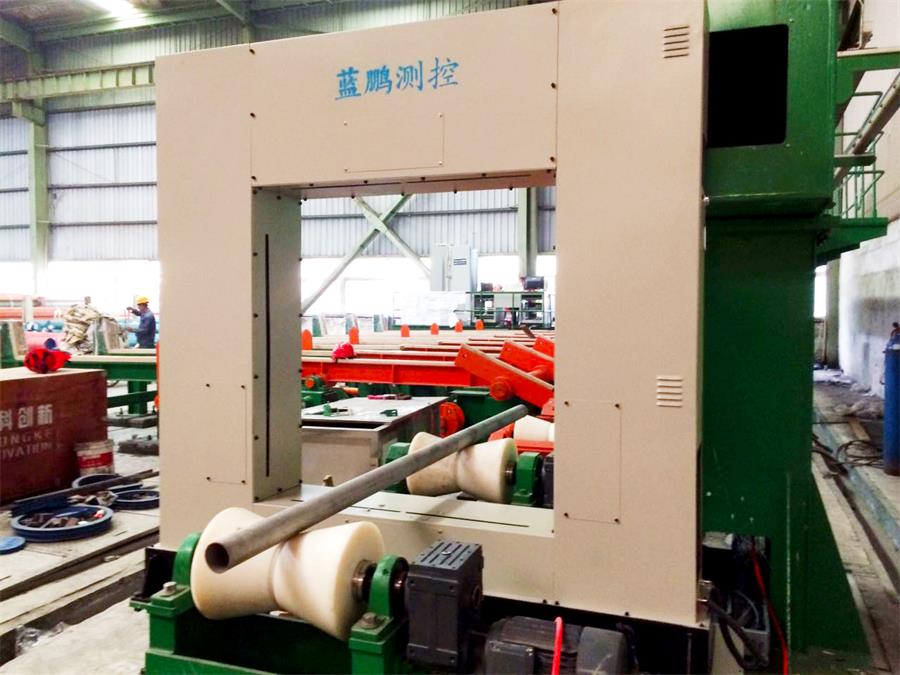

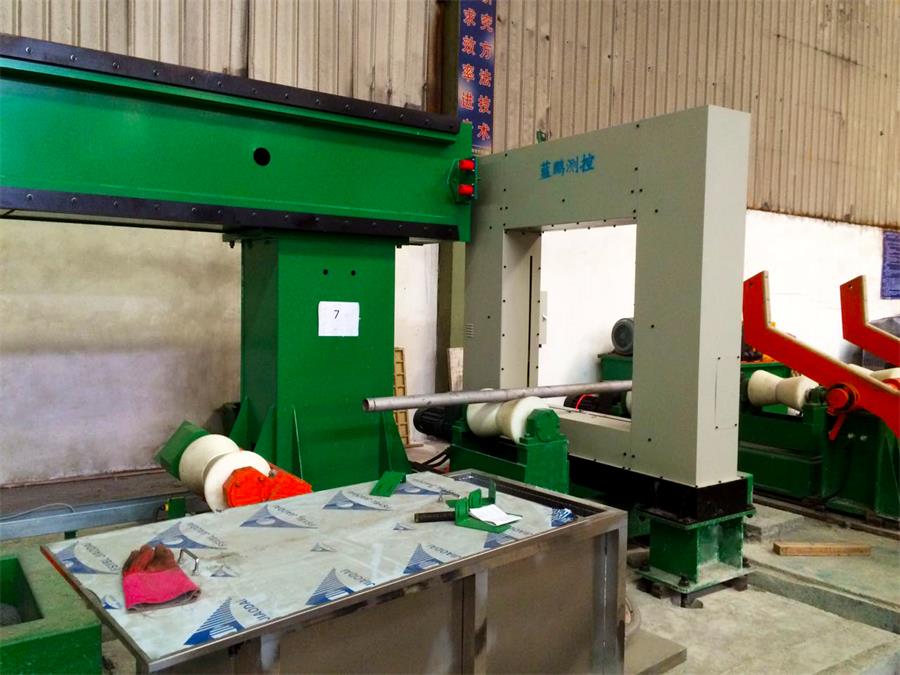

大直徑管材外徑在線檢測就需要用到大直徑測徑儀，在這次為某鋼廠定制的測量設備中，其生產的鋼管不行旋轉行進，又需要對橢圓度尺寸進行檢測，為此定制了雙軸大直徑測徑儀。

LPBJ900.2A型在線測徑儀采用兩組間距可調雙測頭，每組測頭分別對一個方向的外徑尺寸檢測，通過兩個方向所測外徑尺寸，測量得到橢圓度尺寸。

在測徑儀中，每組單測頭的發射鏡頭和接收鏡頭均安裝在可沿徑向同步移動的鏡頭支架上，鏡頭支架由步進電機帶動精密滾珠絲杠驅動。

通過兩組單測頭的徑向移動可以實現測頭間距的精確調整。例如當兩組單測頭背向移動時，測頭間距增大，該測頭即可測量較大規格的管材；當兩組單測頭對向移動時，測頭間距減小，該測頭即可測量較小規格的管材。測頭間距的調整靠測量軟件驅動。

這種間距可調雙測頭模式能讓其檢測范圍更大，從小規格到大規格尺寸的全面覆蓋檢測。無需要新的儀器進行不同規格軋材的檢測。

設備供電：供電部分的連接，是由現場預留的動力電纜（交流照明電）連接到測徑儀的“電源輸入”插頭。

數據輸出：測徑儀預留2個數據輸出接口，通訊協議為RS422。

基本參數

1、測量范圍：Φ100～Φ900mm；

2、被測物直徑：Φ114～Φ830mm；

3、允許偏差：≤0.05mm；

4、測量頻率：500Hz；

5、單測頭測量范圍：≥Φ64mm；

6、鋼管同軸度要求：≤25mm；

7、設備總功耗：kW；

顯示內容：

分別顯示2路測頭的測量直徑、平均直徑、橢圓度。

軟件功能：

產品參數設置：可設置產品規格、正負公差、橢圓度公差等參數。

修正功能：自動或手動修正，當系統誤差過大時可用標準量塊自我校準。

測量規格自動調整功能：當更換的管材規格與前規格差距過大時可用規格調整功能自動調整測頭至合適位置。

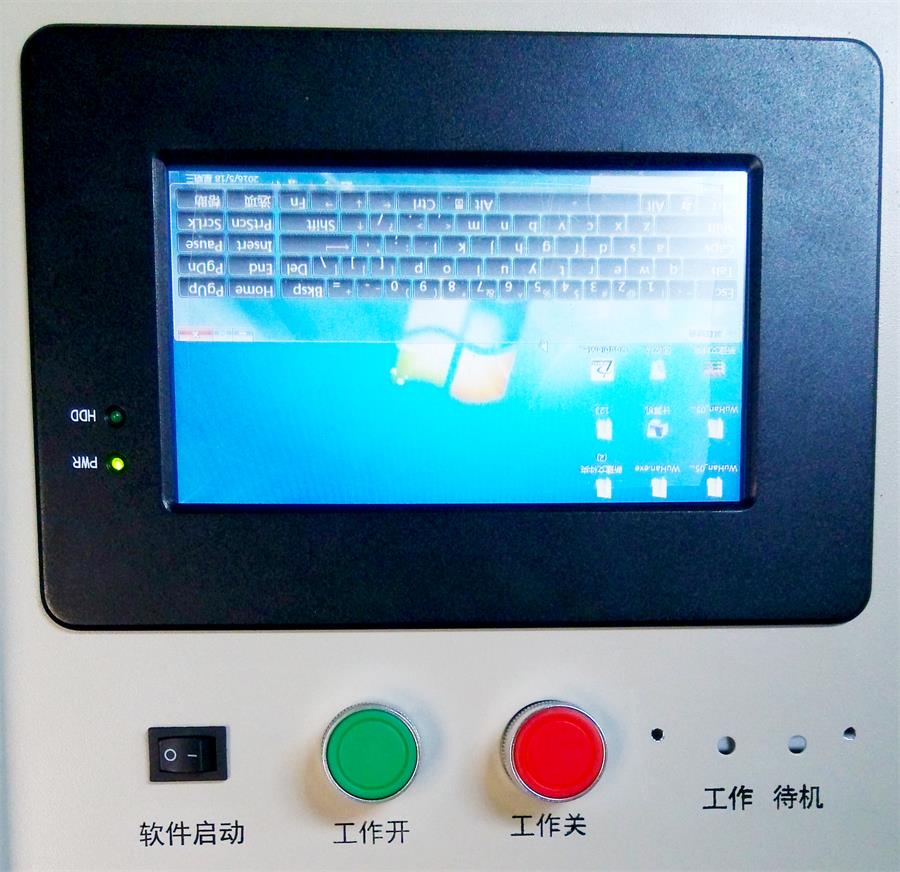

在按下設備的“軟件啟動”開關后將自動進入主界面，同時會呼出虛擬鍵盤。在以下內容中的各個界面中輸入數字時均可通過虛擬鍵盤輸入。

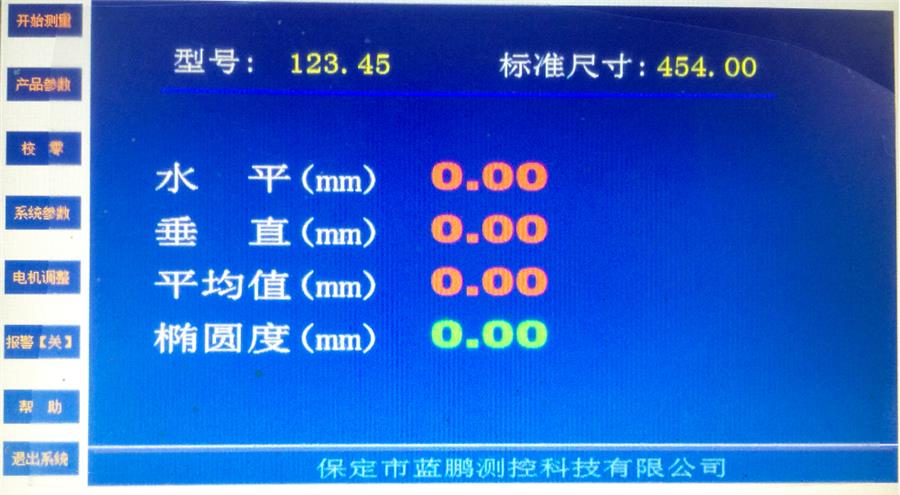

主界面左方是軟件的工具欄，從上到下分別設置了“開始/停止測量”、“產品參數”、“校零”、“系統參數”、“電機調整”、“報警【開/關】”、“幫助”和“退出系統”8個工具按鈕和菜單。

工具欄右邊深藍線上方分別列出了被測物的“型號”和“標準尺寸”。

工具欄的左下側為數據區，分別顯示了每個測量周期下產品的“水平”、“垂直”、“平均值”以及“橢圓度”。

測量過程中，測量數據在要求公差范圍內，數據以綠色顯示；在上超差時數據以黃色顯示，在下超差時數據以紅色顯示。

測徑儀是精密的光學測量設備，對多規格大尺寸軋材檢測非常便利，目前也為多個廠家都定制了各種類型的大直徑測徑儀，有鋼管邊行進變旋轉的，采用1組間距可調雙測頭即可完成直徑與橢圓度的檢測，如是本文所介紹的，則采用2組間距可調雙測頭進行檢測。
