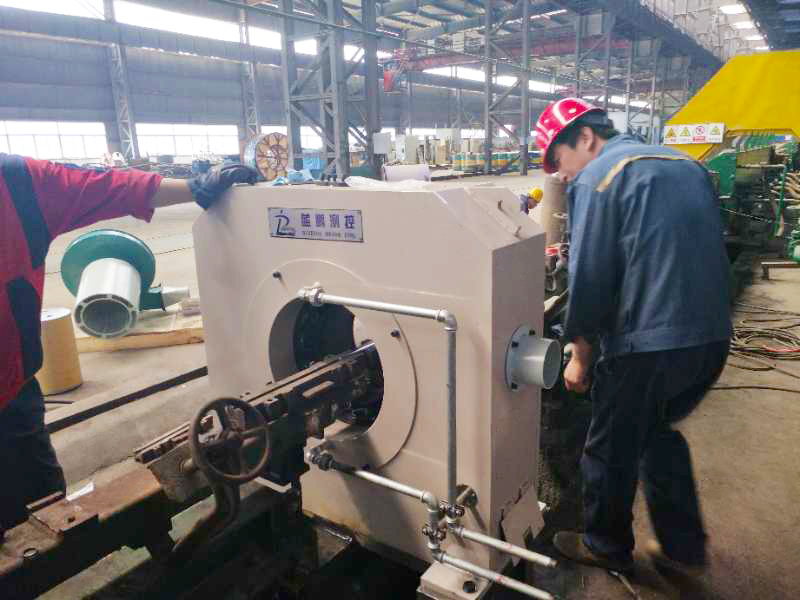

質量是企業的生命，這是刻在該鋼廠產線設備上的一句話，他們對品質要求嚴格，八軸測徑儀作為品質檢測儀器，被其定制應用到了產線當中。

棒材測徑儀（以下簡稱測徑儀）是非接觸在線檢測設備，主要用于冶金業棒材外徑在線檢測。本設備測量的數據客觀，實時性好，測量結果保存完整，適用于生產線的質量監測、跟蹤和生產工藝分析。

測徑儀是集光學、機械、電子和計算機技術一體化的測量設備。它采用光學投影和CCD測量原理，對軋制中的被測物輪廓尺寸做出定量檢測。

測徑儀的每組測頭均由光源、光路系統、感光單元和信號采集及計算系統等部分組成。光源使用特種LED，光路系統采用平行光管的準直平行光光學結構，感光單元采用高頻率和高分辨率的線陣CCD。光源通過光路系統形成平行光束，平行光束包容的視場即為測量范圍。被測物體從該范圍內穿過時在CCD感光面上形成影像，通過相應的計算，得出被測物體輪廓尺寸。

測徑儀的標準配置主要包括測量車（測徑儀本體）、主控機柜、配電箱、LED顯示屏、高壓鼓風機及空氣過濾裝置五部分。

基本測量功能在測量車內完成，測量車與上位計算機間采用標準工業接口通信和光纖傳輸方式，檢測的數據分別在主控計算機的顯示器和現場大LED屏上顯示。

主要技術參數

測量范圍：0.00～110.00（mm）

允許偏差：測量圓鋼：≤±0.03（mm）

重復性：≤±0.01（mm）

測量頻率：1000Hz

顯示內容：

實時顯示測量數據、曲線以及缺陷，顯示響應時間小于0.2秒。

顯示器：同一時刻被測物8個方向的外輪廓尺寸、最大值、最小值、平均值、橢圓度和截面圖，尺寸波動趨勢圖，缺陷分析圖。

現場LED顯示屏：同一時刻測量數據的最大值、最小值、橢圓度。顯示頻率0.66～3次/秒。

產品功能

報警功能：當測量數據和測量車溫度超出設定范圍后，聲、光同時報警（超差和超溫）。

缺陷判斷功能：可對軋材常見缺陷如：耳子、錯輥、缺肉等缺陷類型進行判斷。

數據存儲功能：可存儲、查詢測量數據。測量數據存入數據庫，方便用戶提取、分析、統計等。

數據傳輸功能：系統預留2個TCP/IP接口，用戶可通過接口直接訪問數據庫，或外接電腦查看測量數據。

通信協議：

TCP/IP

設備功耗

測量車+LED顯示屏：≤500W

工控機：≤300W

高壓鼓風機：7.5kW

使用環境要求

電源電壓（V）：AC220±15%50Hz、AC380±15%50Hz

環境溫度（℃）：測量車、LED顯示屏：0～45（無凍結）；控制柜：0～35（無凍結）

環境濕度(％RH)：≤80(不結露)

保證產品品質，完成高質量的生產，是每個企業生存之道，智能測量?jī)x的應用能有效的完成高精度的尺寸檢測，提升效率與品質。
