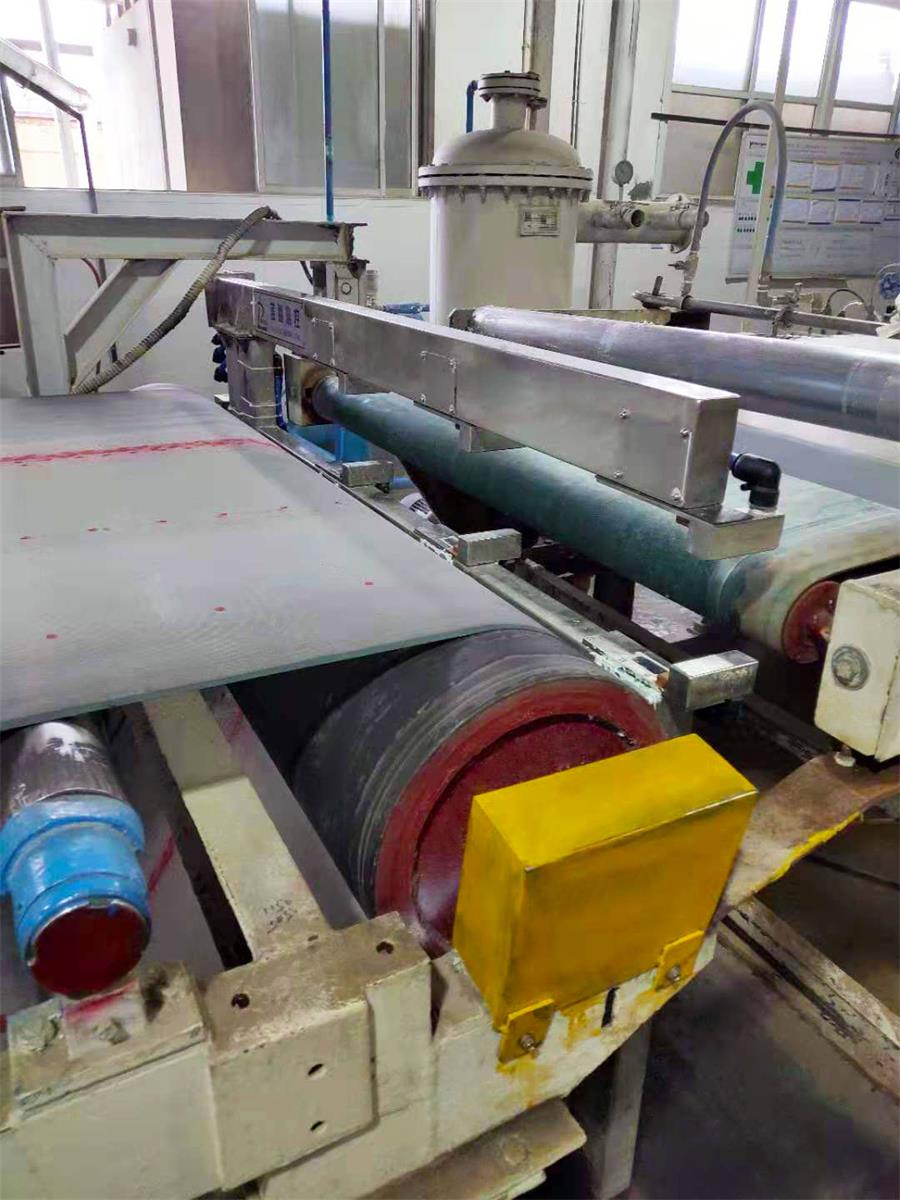

作為幾何尺寸測量?jī)x器定制廠家，藍鵬測控為某耐火板生產產線定制了一臺測厚儀，其安裝位置較窄，被測物寬度較長，生產速度較慢，根據實際生產及檢測需要，將激光測厚儀定制成3點式掃描激光測厚儀，檢測路線呈平行的3個“Z”字形。

設備參數

測量范圍：0～20mm；

測量精度：≤±0.1mm；

測量頻率：500Hz；

設備外形尺寸：2184×390×1278mm；

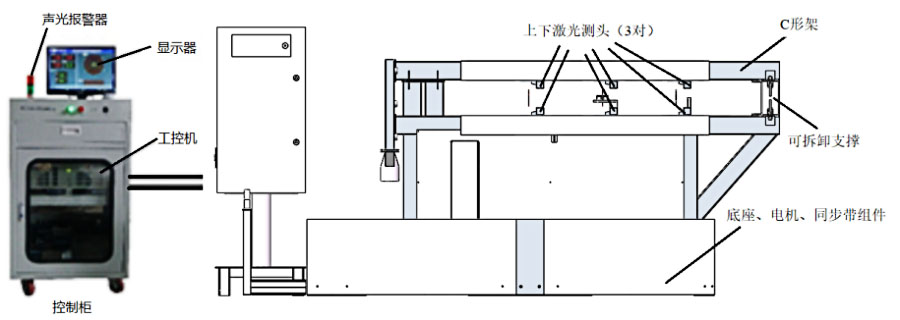

激光測厚儀主要由底座、電機、同步帶、C形架、上下激光測頭（3對）、可拆卸支撐、控制柜、工控機、顯示器和聲光報警器等部分組成。

測厚儀的底座、電機、同步帶、C形架是測厚儀的支撐結構件。底座與基礎固定，底座上面設置電機、同步帶等。電機驅動同步帶旋轉可帶動C形架在底座上滑動可以調整測量點的測量位置或?qū)Ρ粶y(cè)物進行掃描測量。

測厚儀的測量由上、下3對個激光測頭完成，激光測頭測得的原始數據傳輸?shù)娇刂葡溥M(jìn)行處理、計算。控制柜內裝有各種電路系統，可實現數據存儲、顯示等功能，測量結果直接在電腦顯示屏上顯示。控制箱的斜面上設置一個報警燈，當測量數據超出設定的標準值，設備發出報警信號。

功能描述

實時顯示測量值，顯示頻率3-5秒/次。

產品參數設置：可設置產品規格、正負公差、橢圓度公差等參數。

修正功能：自動或手動修正，當系統誤差過大時可用校零功能自我校準。

測量規格自動調整功能：當切換軋材規格時自動調整測頭至最佳位置。

超差報警功能：數據超差時聲光報警。

測量數據連續測量連續存儲，存儲時間大于1年。

可通過測量系統軟件進行歷史數據查詢，也可將文件轉換成Excel格式進行查詢。

啟動程序

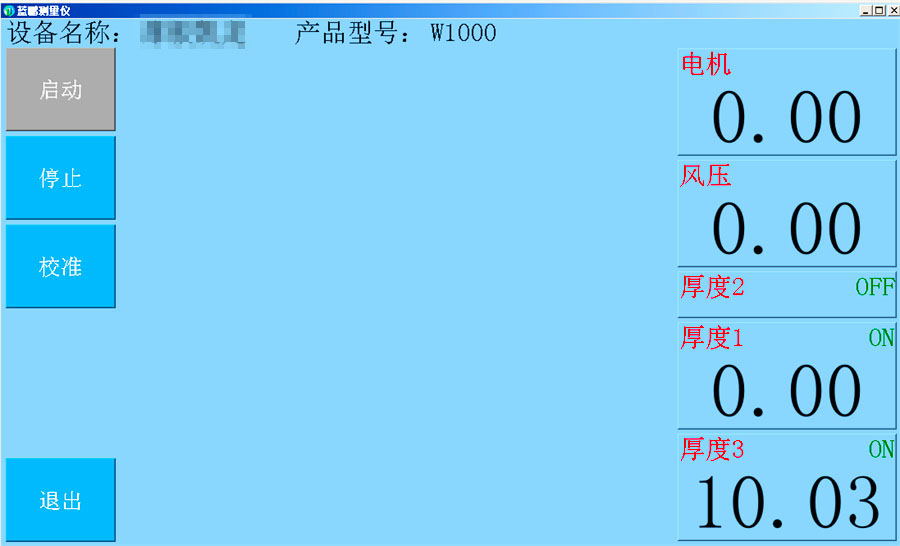

先啟動服務程序

再啟動上位機程序

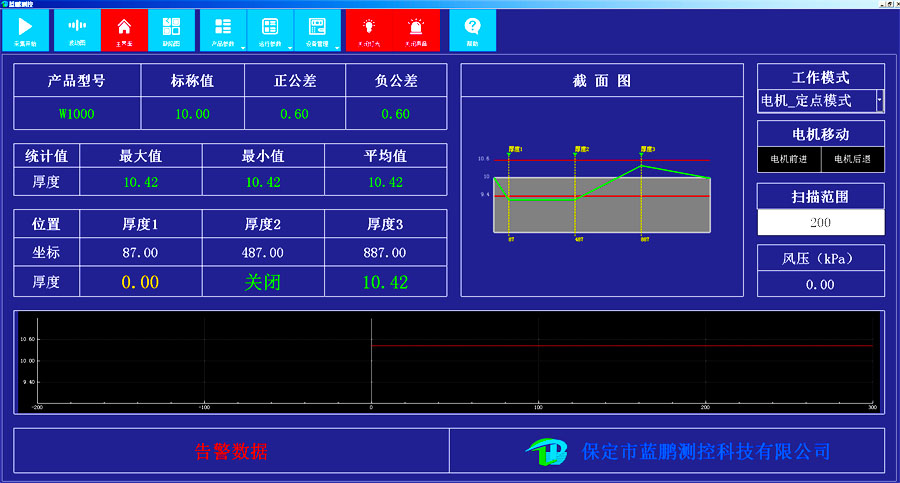

可顯示測量的各項信息及各種圖表。并可在該測控軟件系統中進行各項操作。

工作模式分為定點和循環兩種，定點時，在當前位置測量；在循環模式，電機從當前位置開始，按指定的掃描范圍量程內進行移動循環運行。

測控軟件可進行產品型號配置、產品型號選擇、測量啟停、報警開關、歷史查詢、校準等多項操作。詳情請看使用說明書，在這里不一一介紹了。
