防水板既可以防止液體滲漏，也可以預防氣體揮發。在建筑、交通、地鐵、隧道、工程建設中廣泛運用。

LPBH20.2S在線測厚儀系統是應用于防水板的厚度尺寸檢測，主要檢測和控制產品的厚度，并能實現這些參數的縱向和橫向的過程控制。

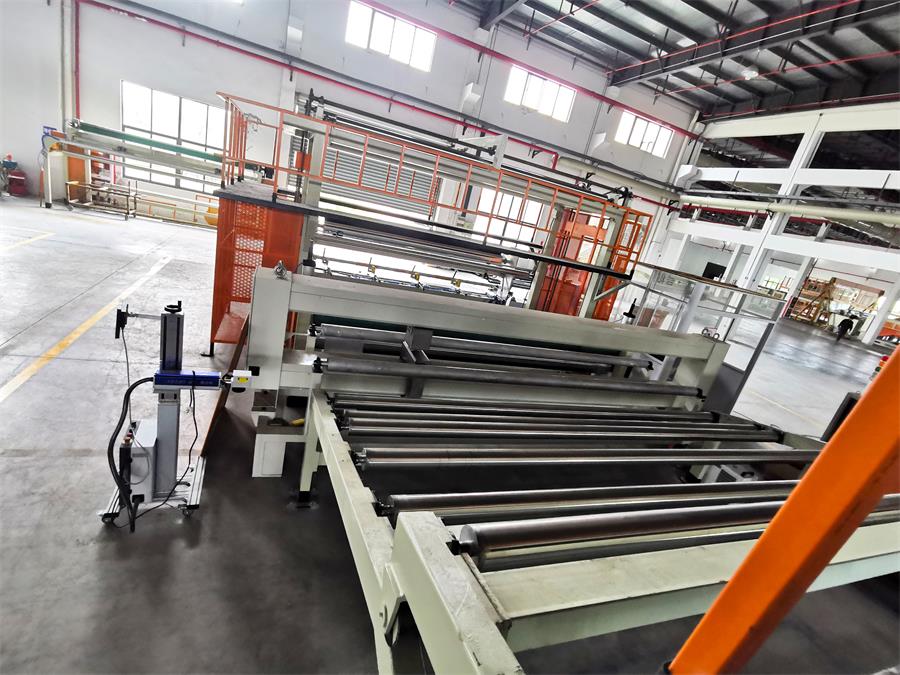

射線測厚儀的整套系統主要包括O型掃描架、操作員站、APC控制系統和測厚儀支架（圖中未顯示）、冷水機（圖中未顯示）等組成。掃描架的主要部件有厚度傳感器、掃描架本體、PLC、導軌和滑塊等。

掃描架是厚度傳感器的載體，保證厚度傳感器在被測物上平滑地，高精度地來回掃描。PLC采集和處理來自厚度傳感器的厚度信號，并把它送往操作員站。APC控制系統是控制模頭溫度的系統，主要由控制電路和控制柜等組成，系統可同時控制176個模頭的溫度從而控制防水板的出料厚度。

基本技術參數

1）厚度測量范圍：0～20；

2）測量精度：≤±0.02；

3）測量點數：1；

4）測量方式：掃描測量、固定位置定點測量；

5）最大掃描寬度：4500；

6）掃描速度（mm/s）：50～150可調；

7）電源電壓（V）：AC 220±10% ，50Hz；

8）被測物允許溫度（℃）：0～200；

9）允許被測物速度（m/s）：≤10；

10）設備功耗（kW）：總功耗≤2.0；

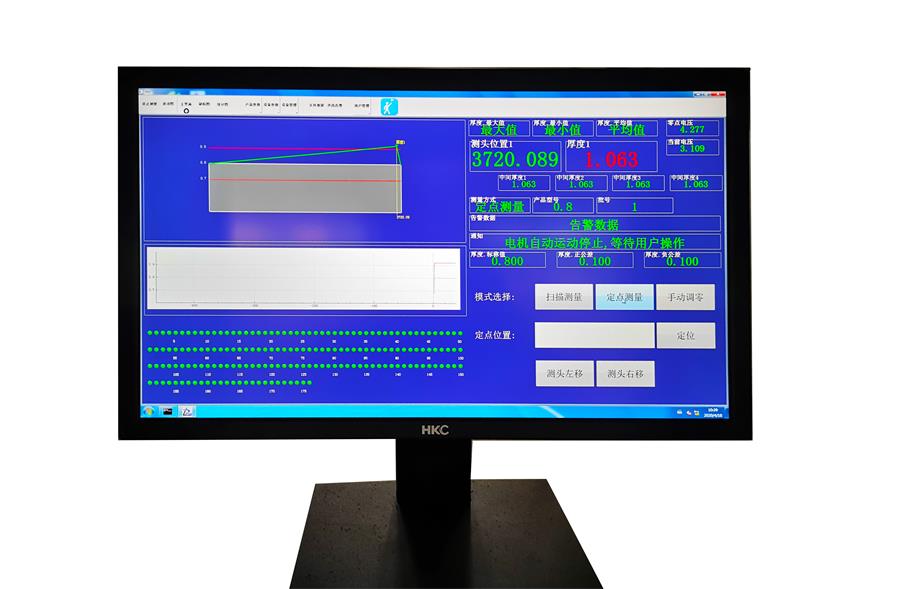

測量系統主界面中可以實時顯示被測板材的厚度值和橫向坐標值；掃描測量時統計半個掃描周期內的最大厚度、最小厚度、平均厚度等；測量模式可當前測量模式為掃描測量或定點測量；實時顯示被測截面的動態圖形；實時顯示測量數據動態波動趨勢。當測量數據在設定的范圍內變動時，數據呈現綠色；當測量數據超差（即超出設定的范圍）時，數據的顏色呈紅色，相應動態圖形輪廓超出最大/最小閾值。

波動圖界面可通過波動曲線顯示出測量值的尺寸波動變化；缺陷分析圖界面可通過進度條的顏色變化顯示出測量值的缺陷位置及缺陷類型等等。

控制功能

APC自動橫向厚度控制：

通過控制自動模頭上螺栓加熱功率，間接控制對應模唇的開口度，從而實現對防水卷材厚度的控制。

射線測厚儀用于防水板、防水卷材等較薄的軋材厚度尺寸測量與控制，詳盡的軟件系統，保質保量的完成防水板的生產。
