在毛管生產中，品質檢測是重中之重，隨著產線的升級，離線檢測已不能滿足生產狀態，因此為某鋼管廠定制了在線測徑測長儀。

如果僅測徑的話，采用光電在線測徑儀即可，但長度與直徑尺寸一起檢測的話，則采用機器視覺法進行檢測。

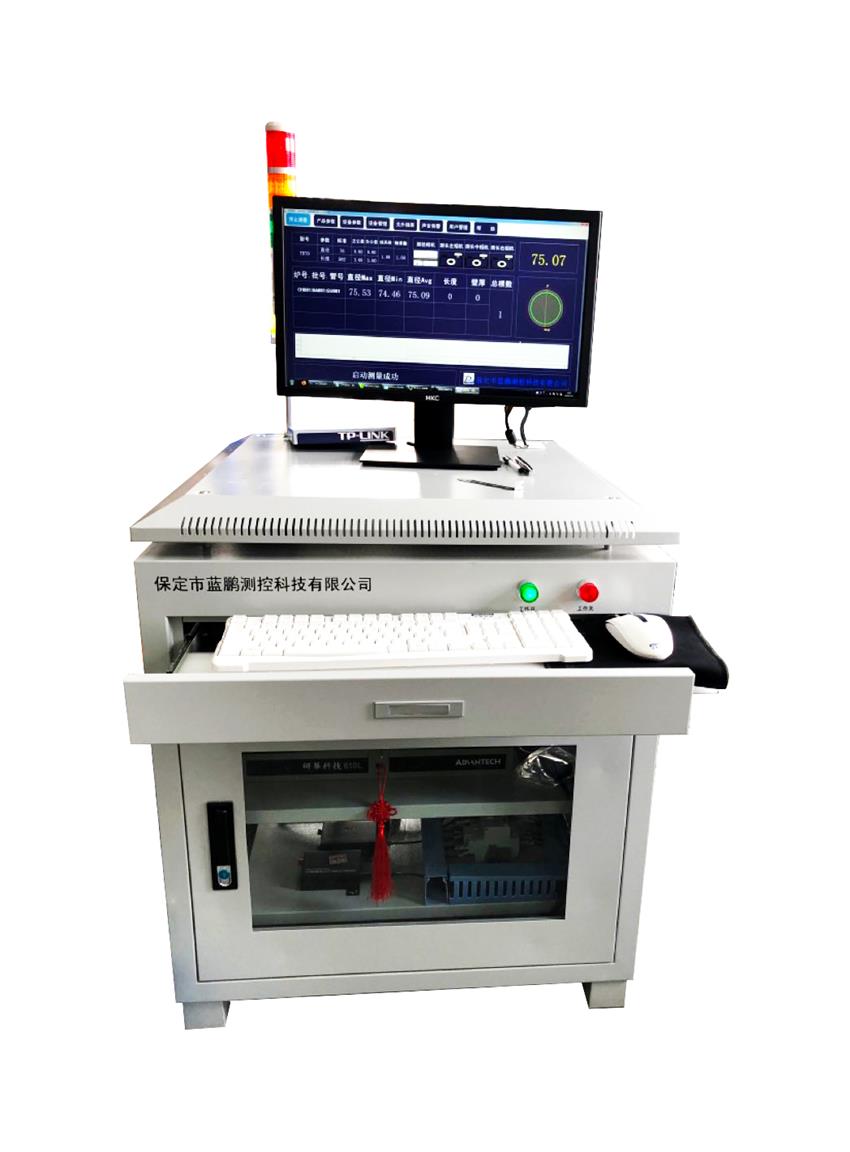

LPGL12型鋼管測長儀是非接觸檢測設備，主要用于鋼管穿孔機后的鋼管長度與外徑檢測。測長儀主要由攝像頭、主控機柜、終端機和報警單元等幾部分組成，攝像頭和主控機柜通過電源線和數據線連接。

本設備是在正交模型下，利用圖像的像素比例進行尺寸測量的。測長儀用于檢測毛管的外徑和長度。檢測的核心部件為工業相機，工控機，相機支架等，其中工控機是利用計算機來處理、分析和理解視覺信息的。

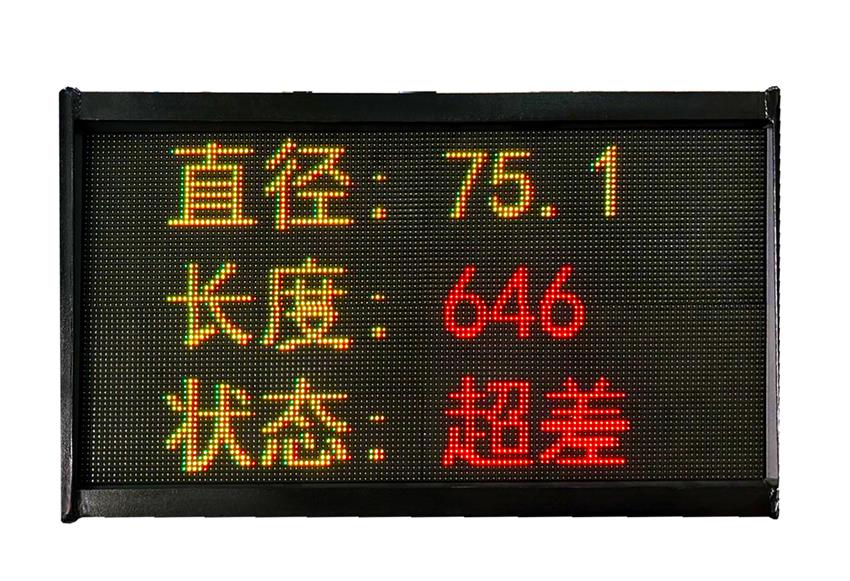

工業相機的圖像實時發送至工控機進行處理、計算，計算結果同時在顯示器和LED顯示屏上顯示。

工業相機的選型

圖像處理方式測量設備的測量精度主要取決于工業相機的分辨率、視野范圍以及幀率和曝光時間。相機的分辨率越高、視野范圍越小測量精度越高；相機的幀率越高、曝光時間越短，被測物的運動對測量精度的影響越小，測量精度也就越高。因此每個定制測長儀均要根據需求進行合適的工業相機選型。

測直徑

本次定制的設備應用中，被測毛管外徑范圍為φ220～450mm，測量直徑的相機視野確定為650×490mm，直徑測量精度可以達到±0.6mm。

測長度

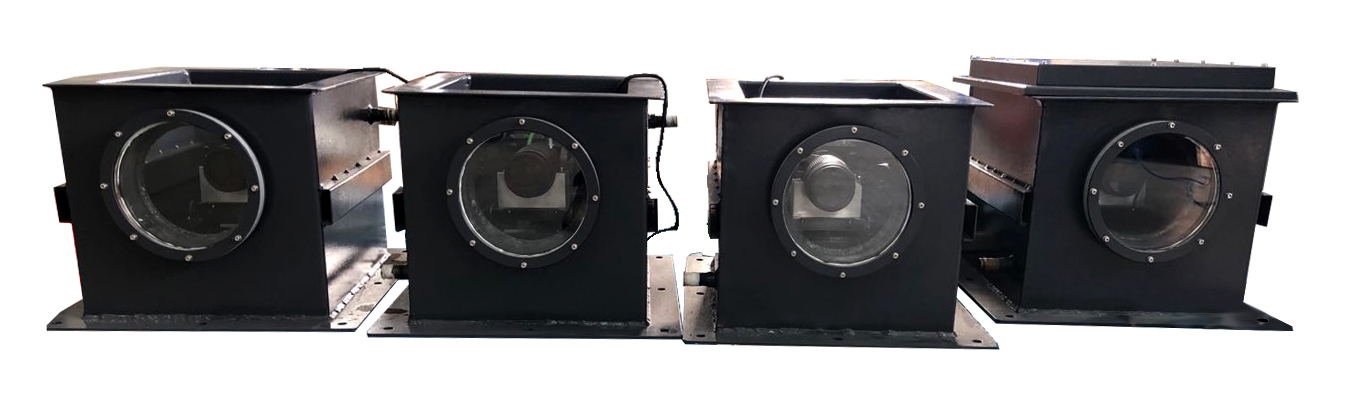

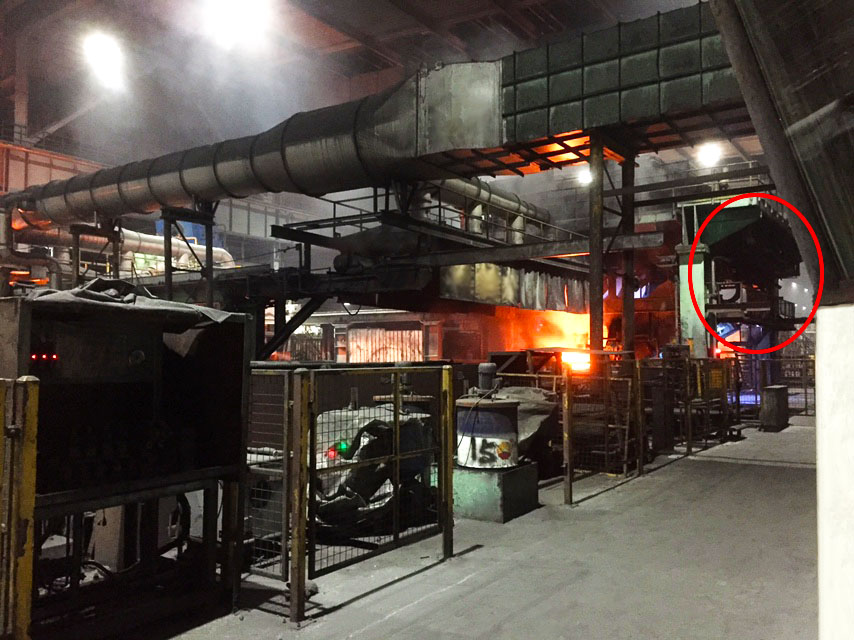

被測毛管長度范圍為5000～11000mm，長度差值為6000mm，長度測量精度可達到±10mm在測量位置毛管的一端靠近精軋機入口，另一端根據毛管長度不同位置不同。為精確測量毛管的長度，本設備采用3臺工業相機相機進行測量。

長度測量時，在毛管翻入測量位置過程中隨著毛管與相機距離的靠近，長度尺寸有一個漸變的過程。當翻入測量位置后，毛管有幾秒鐘的停頓，系統將自動選擇毛管停頓狀態下的長度尺寸作為測量結果。

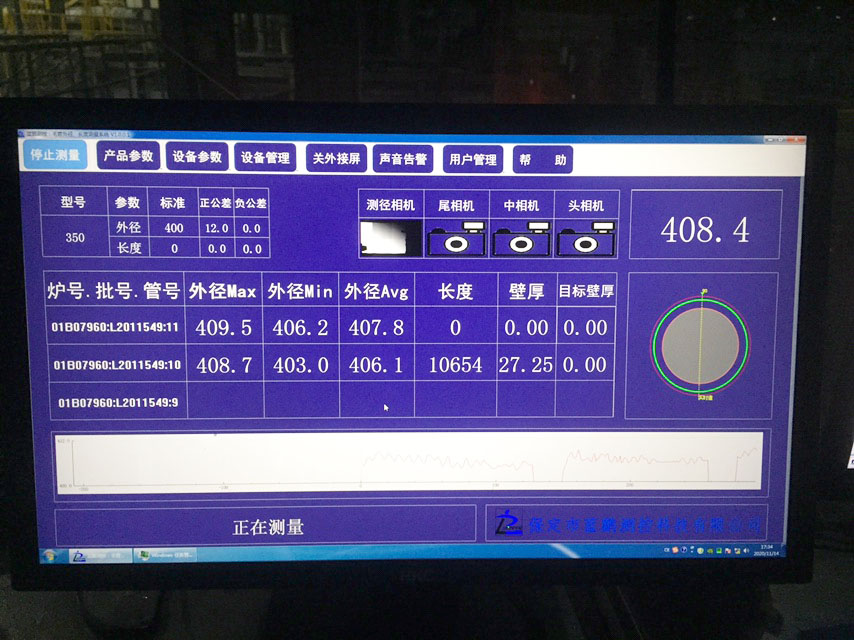

該設備還可看到工業相機拍攝的實時鋼管圖像。

測量儀的優點

本測量屬于非接觸測量，不會發生傳統測量尺在反復測量使用后出現機械磨損，損失測量精度的情況；測量精準，實時性好。相對于其他方式測量儀精度更高；沒有輻射污染。控制周期可調，測量參數可調整，能適應多種工程領域測量需求。

基于機器視覺法的測徑測長儀，可應用于多種管材、棒材等的生產線中，用于尺寸的在線檢測，同時在遇到不合格品時，及時給予聲光報警提示。有了智能測量儀的加入，讓測量變的簡單、快速，讓不合格品無處可逃。
