如何實現自動化管理，如何進行在線檢測，如何獲得更多的檢測數據，如何對數據進行分析，這些問題均可通過在線智能測量儀解決，而測寬測厚儀則是解決熱、冷軋鋼板寬度與厚度檢測問題的設備，下面就來看一下測寬測厚儀在鋼板生產線中的應用。



LPBKH200.4型測寬測厚儀內置一組激光位移傳感器，一組二維激光位移傳感器，可對被測物寬度厚度進行實時測量。主要應用于各種熱軋鋼板在線檢測，在線檢測和離線檢測均可，并能實現自動反饋控制以及與電腦的聯機通信。

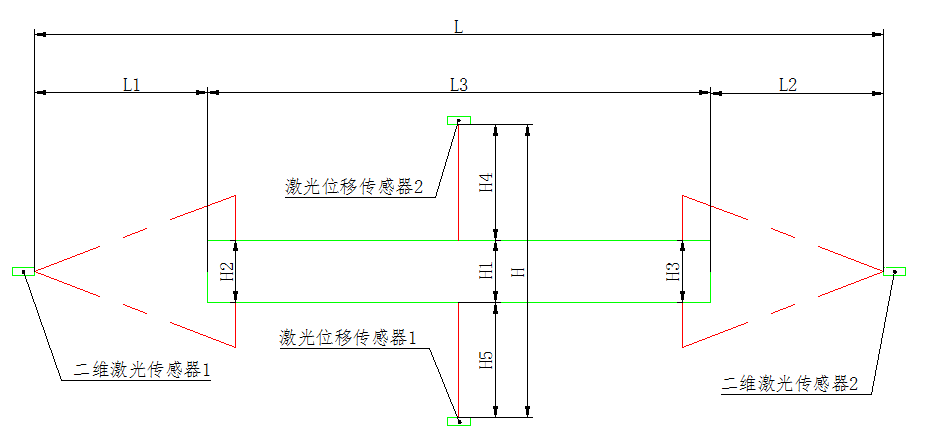

基本原理



L、H為已知距離，H4、H5、L1、L2測量值。根據已知值和測量值可計算出厚度H1、寬度L3，厚度H2、H3可直接測量得出。

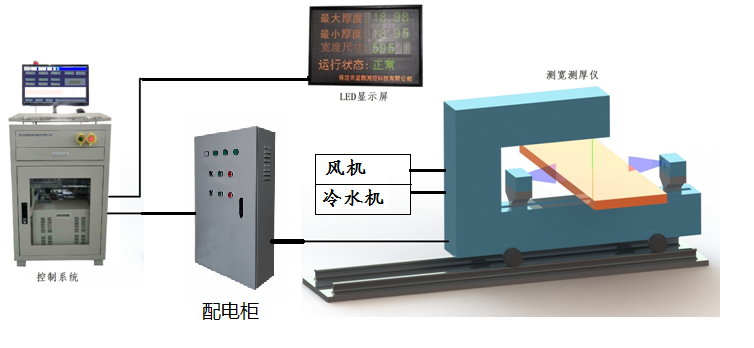

設備組成



LPBKH200.4型測寬測厚儀主要由兩個點激光位移傳感器、兩個二維激光位移傳感器、水套、主體、外殼、電器柜、冷水機、內循環散熱系統、工控機及電路系統等組成。





設備參數



1、厚度測量范圍：6-150mm；寬度測量范圍：300-850mm。



2、測厚靜態測量精度：±0.10mm；測寬靜態測量精度±0.2mm。



3、測厚動態測量精度：±0.2mm；測寬動態測量精度±0.4mm。



4、溫度：800～1000℃。



5、速度：3m/s。





主要功能



1、實時、連續、非接觸式測量。



2、可實時提供鋼帶的寬度、擺動、跳動、溫度等信息。



3、軋機成品測寬、測厚。



4、測量曲線顯示功能。



5、數據和歷史記錄曲線和列表功能。



6、系統自檢、異常報警和排障措施提示功能。



7、自動標定功能。



8、遠程監控功能。



9、具備一級PLC及二級數據庫接口。

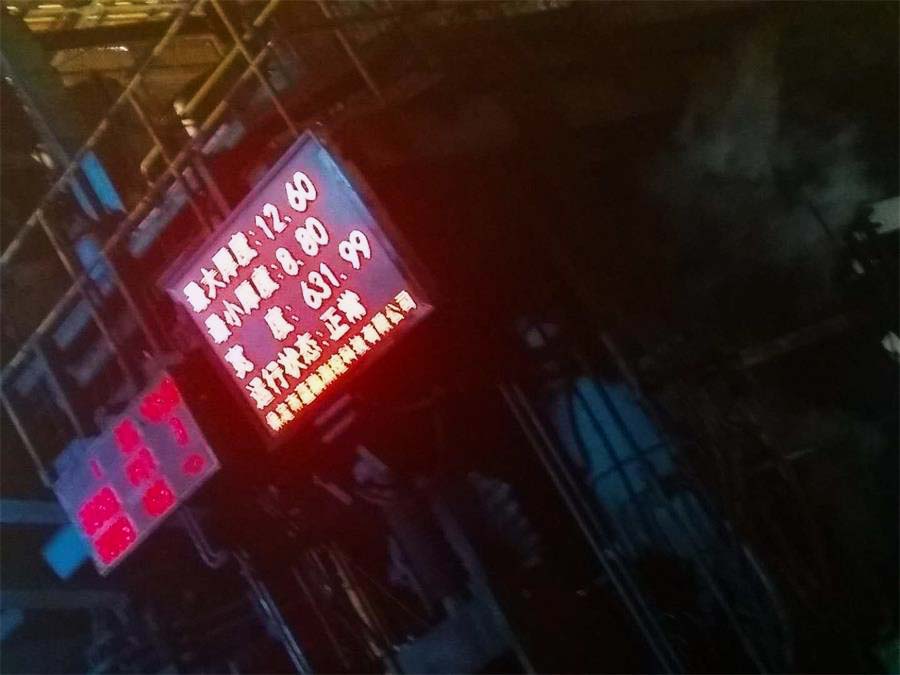

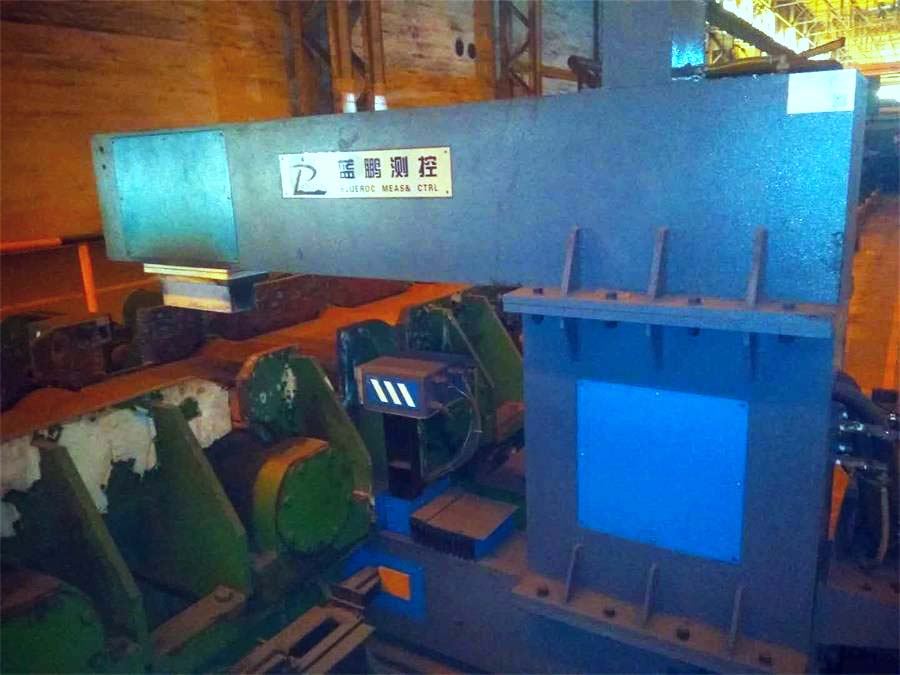

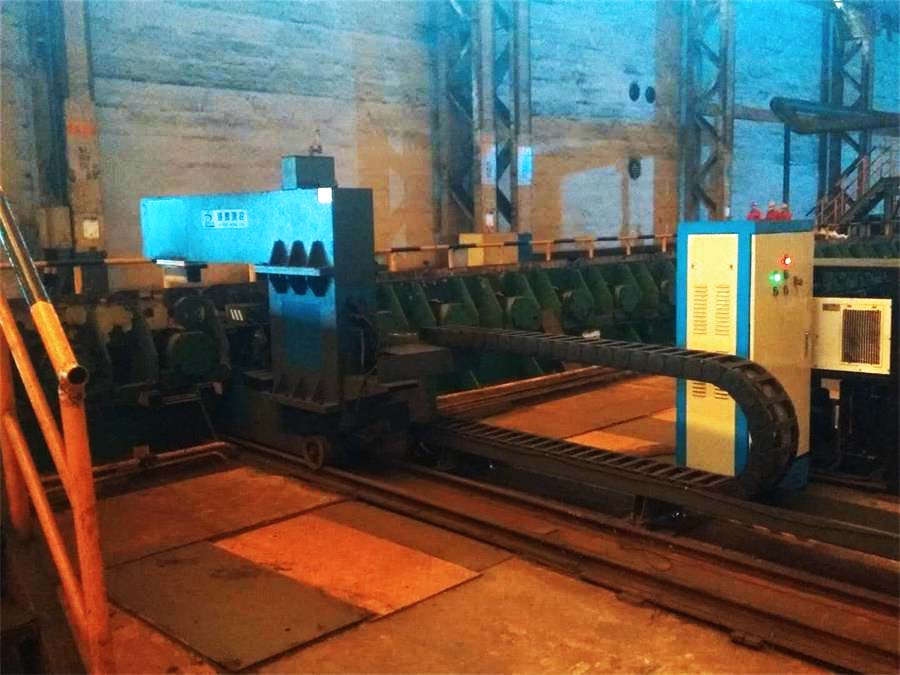

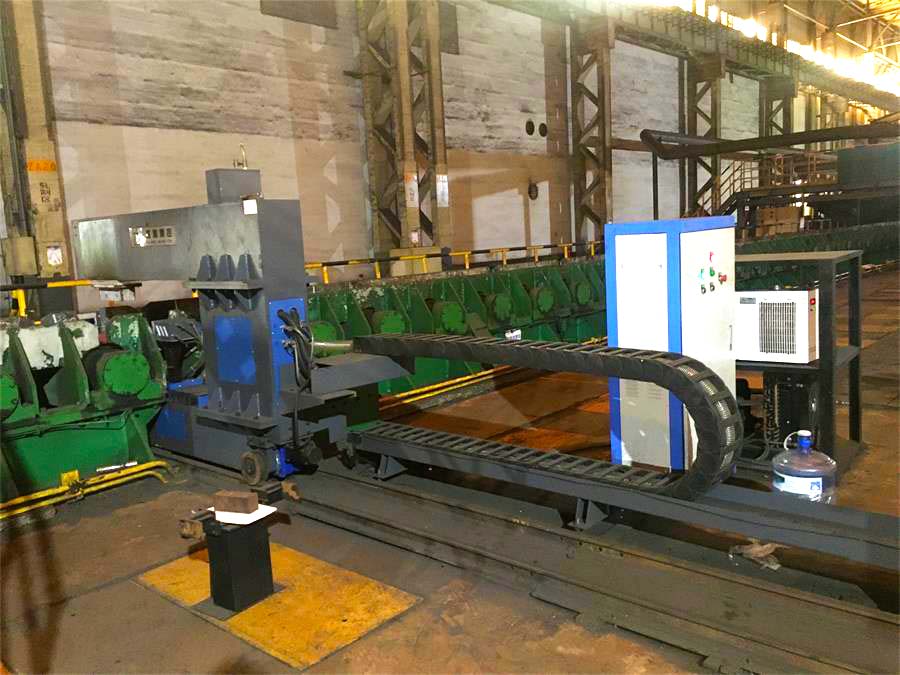

測厚儀現場應用典型實拍照片



測量方法



在打開程序或更換產品型號后，在“通知”欄會出現通知提示，此時電機自動運動。電機運動到位后，可以進行測量。同時，在界面下方，會展示出所選產品型號的相關信息。





開始測量



點擊“開始測量”按鈕，此時程序自動開始采集鋼板數據，實時值欄目部分會實時顯示當前位置的厚度、寬度、C值以及設備溫度、風壓等信息，在將一塊鋼板數據采集完成，下一塊鋼板進入測量范圍前，統計值部分會顯示這塊鋼板的統計結果。



測寬測厚儀可用于熱軋、冷軋的鋼板、鋼帶等多種類型板材的寬厚尺寸檢測，在同臺儀器上安裝有測寬測頭與測厚測頭，滿足兩種所需標準的檢測，能為廠家提升品質，節約成本，并降低軋鋼故障率。
