直線度如何進行數據測量的？
常說的直線度測指單一實際直線允許的變動全量。用于控制平面或空間直線的形狀誤差，其公差帶根據不同的情況有幾種不同的形式。
常用的方法有光隙法、打表法、節距法、水平儀法，而藍鵬測控的直線度檢測儀，讓直線度的檢測更加方便快捷，該直線度檢測儀，能夠直接安裝在生產線上，并且實現快速測量直線度。

系統根據測頭1和測頭3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ₁、Y軸的直線度誤差為δ₂，即可計算出棒材直線度的實際誤差δ。計算原理圖見圖2。



圖2  直線度計算原理圖

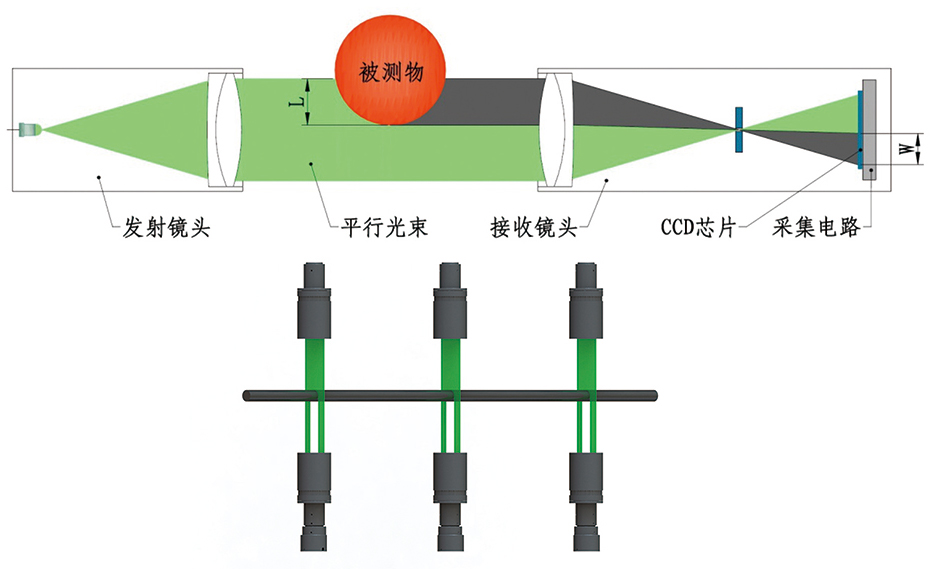

每臺測量儀內采用成90°交叉分布的2路光電測頭測量棒材邊緣的位置，利用2路測頭的位置數據計算測量點在坐標系中的實際偏差。因此，無論被測物的彎曲方向如何，測量儀均可測得真實的直線度尺寸。
該儀器自帶工控機，可以顯示實時直線度誤差值及最大直線度的誤差；可以設置產品規格、直徑、直線度誤差等參數，超過一點的范圍后會發出報警?？呻S時保存測量記錄，可隨時到出進行查閱，也可以將數據直接傳輸?shù)竭h(yuǎn)程云數據庫，通過移動段進行遠程的查看和監測數據。
該測量儀器主要應用于金屬棒材、管材、陶瓷管材等產品的在線快速測量直線度和直徑的測量。
