LPBJ30.2系列雙通道測徑儀（以下稱本儀器）內置2組固定式光電測頭，可對被測物一個方向的寬度進行實時測量。主要應用于螺紋鋼的測量，在線檢測和離線檢測均可，并能實現自動反饋控制以及與電腦的聯機通信。

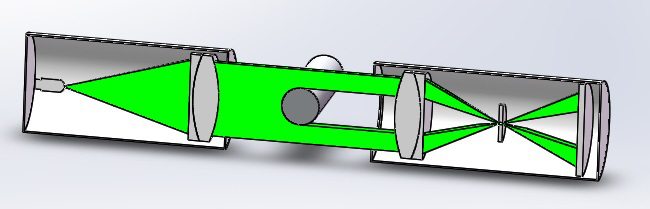

LPBJ30.2雙路測徑儀采用單鏡頭實現非接觸式的測量，單鏡頭光電測頭是由單組發射鏡頭和單組接收鏡頭組成的利用LED平行光源和CCD成像法進行幾何尺寸測量的測頭。其基本測量原理如下圖1所示：

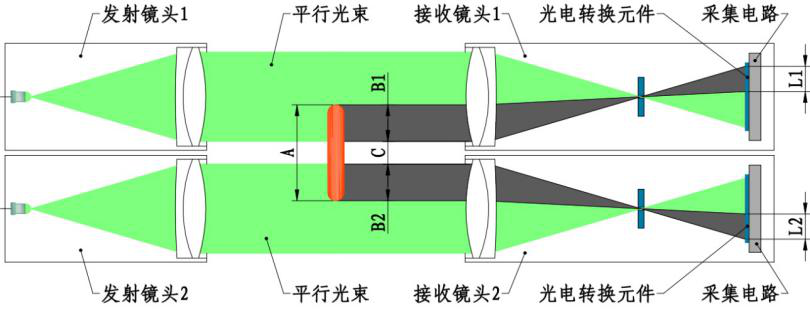

圖1  測量原理圖
圖中發射鏡頭內設置有LED點光源，點光源發出的光通過透鏡變成平行光束分別射向接收鏡頭。通過接收鏡頭內的透鏡使平行光束在光電轉換元件CCD芯片上成像（注：一個發射鏡頭和一個接收鏡頭組成一組光電測頭）。

主要功能

1) 實時、連續、非接觸式測量
2) 自動、手動兩種方式都可進行電機轉速的調節，控制輸出-10V~+10V電壓
3) 具有超限報警提示功能
4) 具有超出范圍保持電壓和延時停機功能
5) 具有外接顯示功能
