鋼板生產中會遇到各種問題，它們都影響著鋼板質量，如卷邊、凸包、鐮刀彎等，這些都是影響鋼板質量的重要因素。當在線測寬儀能做到的不僅僅是寬度測量，還能對一些鋼板生產中產生的缺陷進行檢測，將為工作人員帶來巨大的便利。

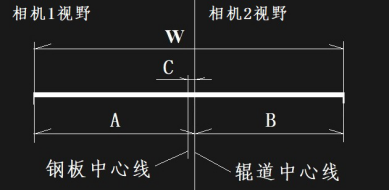

在線測寬系統利用圖像法進行在線檢測，測量方法采用工業相機和線形激光相結合的方式進行。測量時線形激光照射鋼板表面，再利用2臺工業相機拍攝激光束照射部位的圖像，2臺工業相機的視野在輥道中心線處對接。工業相機的鏡頭內設置只能透過激光波長的濾光鏡片，即可得到如圖所示的圖像。圖中的白色粗線為線形激光照射鋼帶所形成的亮帶。圖像處理時取這條亮帶的端點為鋼板寬度的邊界，通過亮帶在2個相機視野中占據的像素?cái)?shù)量即可計算出鋼板的在2個相機中的寬度尺寸A和B，A和B相加即為鋼板的寬度W。

在安裝時2臺相機的視野在輥道中心線相接，鋼板中心線偏離輥道中心線的距離即為：C=（A-B）/2。另外，通過A、B值的連續變化可檢測鋼板邊緣的鐮刀彎情況。
在實際使用過程中，由于相機的圖像存在像差現象，單純靠像素?cái)?shù)量確定測量的尺寸不能滿足測量精度要求。需要用專用的尺寸標定裝置對像素點進行標定后才能實現精確測量。
采用圖像處理方法測量鋼板寬度的設備主要包括：工業相機及鏡頭1套、線形激光器、安裝支架、主控系統、顯示系統等組成。

測量軟件功能
顯示內容：實時顯示鋼板寬度數據；實時顯示鋼板兩側邊緣至輥道中心的距離，并顯示鋼板中心偏離輥道中心的計算值；實時顯示鐮刀彎的計算數據；每卷鋼板測量完成后統計顯示寬度值和平均值；實時顯示系統擬合的鋼板形狀曲線。
鋼卷起點、終點判斷功能：根據鋼卷對接處的寬度突變判斷鋼卷的起始點和終點，并按每卷鋼板存儲及做統計、計算。
曲線擬合功能：結合鋼板中線位置偏差及鋼板邊緣至輥道中線距離實時擬合鋼板形狀曲線，重心偏移曲線。
孔洞判斷功能：可測量判斷鋼板中部的孔洞及孔洞寬度。
產品參數設置：可設置產品規格、正負公差、材料密度等參數。
系統參數設置：可設置故障通道、通信端口、系統的校零等。
數據存儲功能：數據記錄，存儲時間大于1年；歷史數據查詢，可查詢某一時刻的尺寸。
數據庫：系統可配置服務于外部設備的數據庫，便于其它設備讀取記錄數據。
報警設置：可設置超差報警的形式和閾值。
缺陷檢測功能：可對常見缺陷如“耳子”“錯輥” “凸塊”等缺陷進行檢測。
修正功能：自動/手動，測量誤差過大時校準可恢復精度。
數據傳輸功能：系統可通過二級或PLC系統讀取鋼卷信息；寬度數據、平均值可發送到MES系統；預留一個接口，可連接現場質量管理系統，由質量管理系統讀取測量數據。
這種圖像法測寬儀能完成除寬度檢測功能的其它一些功能，這對監測鋼板質量，并實時調整軋材具有非常重要的作用。
