直徑是眾多圓形軋材所需檢測的重要指標之一，而圓形軋材種類眾多，線纜電纜、橡膠管、塑料管、金屬管、圓鋼、軸承、蜂窩陶瓷、密封圈、柱形加工零件、鉆桿、螺紋鋼、水管、管道、無縫鋼管等眾多線材、棒材、管材等均是圓形材料，并且每種根據功能、材質的不同，又細分眾多種類，不管是何種圓形軋材，對其外徑尺寸均需要檢測。下面來介紹一下外徑測量儀有哪些。

測量原理

1、游標卡尺

游標卡尺由主尺和附在主尺上能滑動的游標兩部分構成。是常用的內外徑檢測尺，在軋材生產中，可對成品進行檢測，但需人工卡量與讀數，速度較慢，另外卡尺、千分尺等類似。

2、激光掃描測徑儀

激光器發出的光束通過多面體掃描轉鏡和掃描光學系統后，形成與光軸平行的連續高速掃描光束，通過被測物遮擋，可獲得與工件直徑有關系的數據。

3、光電測徑儀

由于電機速度畢竟有限，而且掃描的平行光帶不太容易保證，檢測數據與時間有關，不適合動態快速檢測，再加上平行光管與CCD的技術的發展，采用CCD成像法測量直徑，遮擋式檢測，適合動態檢測。使用壽命長且維護簡單。

4、激光衍射測徑儀

利用衍射原理測量細線的直徑，細絲越細越好。檢測精度高。

環境情況

1、環境較好

對環境較好的生產現場，如線纜電纜、橡膠、塑料等，采用單軸、雙軸這種小臺式測徑儀即可，無需額外安裝冷卻防塵系統。根據是否需要檢測橢圓度，選擇測頭組數。

2、環境惡劣

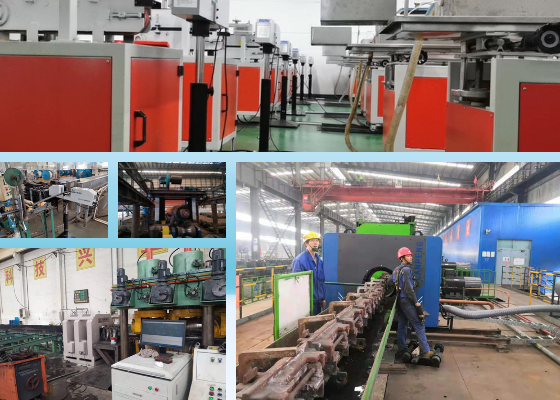

軋鋼等惡劣環境下的鋼材檢測，也是根據測頭組數不同選擇合適的測徑儀，一般而言，八軸測徑儀可進行全方位的檢測，對軋材截面擬合的圖像更準確，被廣泛的應用于軋鋼生產當中，配備冷卻防塵系統，保證其在各種環境下的正常使用。同時配備了工控機，對各項檢測數據進行分析。

測量范圍

1、小直徑

小直徑的外徑檢測，測量范圍小，采用單軸測頭即可完成檢測，并且檢測精度高。

2、大直徑

大直徑管材的檢測，需要采用間距可調雙測頭或固定間距雙測頭進行在線檢測，該種測量方式解決了大口徑管材的檢測難題，即實現了大范圍檢測，又保證了測量精度。

使用方法

1、在線檢測

在線檢測無疑是眾多生產中所需的檢測方式，尤其是線纜電纜、橡膠、塑料、鋼材等的選擇，各種單軸、雙軸、四軸、八軸、十六軸測徑儀都是可應用于在線檢測的設備，實現快速檢測，提供大量高精度的檢測數據。

2、離線檢測

雖然在線檢測更受生產廠家所喜愛，但有些產品確實不適合在線檢測，如生長中的林木、準備安裝的管道等，可采用手持測徑儀進行檢測，數顯模式，顯示外徑與周長。而密封圈、蜂窩陶瓷、盤體等則采用定制的旋轉臺測徑儀完成多數據檢測，另外還有設計成具備支架的檢測裝置，將被測軋材安裝在支架上，通過支架移動或設備移動即可完成檢測。

眾多的檢測方法，均是為了快速準確的為質量檢測提供信息。除了常規的檢測外，還根據各種生產模式，檢測方式，對測量儀器進行定制，為生產廠家提供測徑解決方案。
