不管是熱軋還是冷軋的圓鋼，外徑與橢圓度都是其重要的需要檢測的數據，在線檢測是現在的主流檢測方法，下面來和下編看一下圓鋼測徑儀。

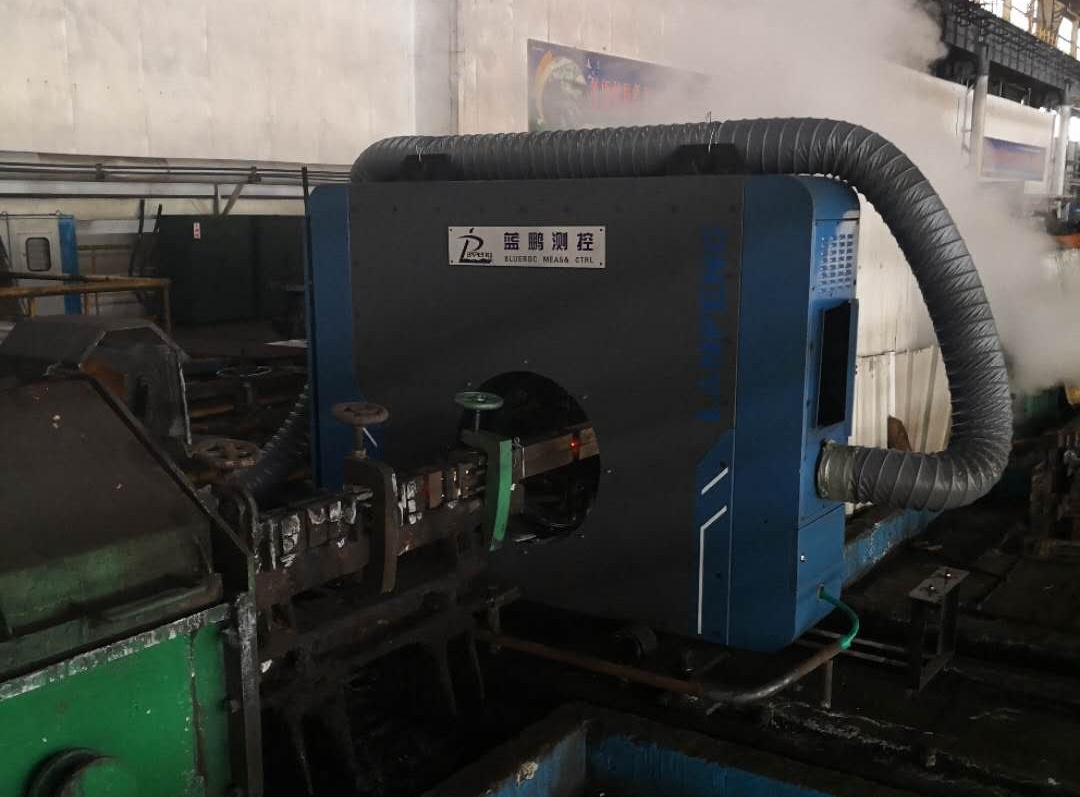

為了方便的得知圓鋼在生產中是否合格，便于及時調整軋機，為了能獲得整根軋材的各位置的檢測數據，為了能快速獲得檢測圖表，圓鋼外徑的檢測采用八軸智能測徑儀。

進行測量時，設置本次被檢測圓鋼的基礎參數：名稱、標稱值等。若測量值超過公差，則進行聲光報警提示，操作工及時調整軋機，另外還可將檢測數據實時傳輸給控制系統，進行高質量生產。

基本原理：

被測物被處理的平行光視場照射，形成邊界清晰的且與被測物外徑完全一致的陰影，利用小孔成像形成放大或縮小的實像，通過線陣CCD芯片，計算外徑尺寸。

檢測方法：

單軸測頭遠遠不能滿足圓鋼的檢測需求，為了能獲得完整截面，并獲得準確的橢圓度尺寸，采用均布的八軸測頭進行檢測，這種檢測方法盲區小，隨著軋材的扭擺，遇到很小的凸起都能檢測到，是完成圓鋼檢測的重要設備。

每秒2000次測量，0.02mm的檢測精度，滿足現在圓鋼的檢測需求，對30mm以內的圓鋼，測量精度更是能達到0.01mm。

圓鋼測徑儀特點

可靠運行于各種惡劣的軋鋼環境，高穩定性、高精度、可無人值守，可遠程顯示，遇到問題聲光報警提示。

IP54的防護等級，具有抗干擾等保護措施，不受軋材抖動影響，設備運行穩定。

硬件和軟件均為自主設計，可根據需要定制，售后服務保障。

圓鋼測徑儀不懼哪些影響

不受高溫及水霧彌漫等環境的影響，具有風冷水冷相結合的冷卻防塵系統；

不受氧化鐵皮的影響，可吹掃氧化鐵皮；

不受軋材大小的影響，可定制測量范圍；

不受抖動影響，多種方式防止抖動帶來的影響；

不受軋材溫度的影響，可應用于1000℃左右的高溫軋材檢測；

不受軋材材質影響，非接觸式檢測；

八軸智能測徑儀作為高性能的在線檢測系統，即可檢測外徑尺寸，又具備自檢功能，還能進行遠程調試，為操作工提供眾多幫助，減少工作量，提升廠家效益。
