大口徑鋼管的外徑尺寸非常的大,大的有1000多毫米,廣泛應用于自來水、天然氣、石油、化工、醫藥、通訊、電力、海洋等工程領域。
不管大口徑的鋼管外徑是多大,應用于哪些行業,外徑及壁厚尺寸都是其重要的檢測數據。目前大口徑鋼管的外徑尺寸常用在線檢測方法,
大直徑測徑儀以其超大范圍與超高精度脫穎而出,被廣泛的應用于大口徑鋼管的外徑尺寸在線檢測當中。

大口徑測徑儀主要特點:
高精度:測量精度普遍優于0.05mm,以2000Hz的頻率進行高速檢測,做到不漏檢。
參數可調整:可設置鋼管的基礎信息,如標稱值等,可根據生產的鋼管規格調整測頭距離,實現測量范圍的調整。
實時監控:安裝有報警系統,當被測數據超過上/下公差時,會有多種方式進行提示,顯示屏、工控機的電腦、外接大顯示屏通過字體顏色改變提示,蜂鳴器通過聲音報警提示。
大量程:其檢測方式是通過兩測頭檢測邊緣尺寸,與測頭之間的固定尺寸相加得到的外徑尺寸,因此它可適用于任何大量程的軋材外徑檢測。
抗干擾:軋材抖動不影響檢測精度,同時可配置吹掃裝置進行冷卻防塵。
免校準:由于各機組生產的鋼管規格較多,外徑尺寸范圍較大。為了適應不同規格鋼管的測量,測徑儀的兩組測頭均安裝在直線導軌滑臺上。當切換鋼管規格時,兩組測頭在伺服電機的驅動下可以調整到設定的測量位置,以適應不同規格鋼管的測量。測量軟件切換被測鋼管的規格時,系統驅動伺服電機帶動滾珠絲杠自動調整測頭間距。調整完成后系統將自動計入調整距離,不需要進行間距的校準即可進行測量。
數據分析:具備工控機系統與測控軟件系統,可對檢測數據進行分析。

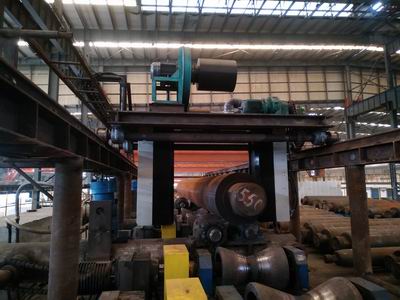

大直徑測徑儀是應用于大口徑鋼管在線檢測的設備,以其可調量程及高精度檢測被大直徑鋼管生產廠家所認可。另外除了大直徑測徑儀,管端壁厚測量儀可對管端壁厚不合格品進行檢測,大口徑鋼管的管端尺寸是非常重要的數據,用于連接,不容出錯,另外還有測長儀、直線度測量儀及輪廓儀等多種檢測儀器,都是應用于鋼管檢測的精密儀器。
