摘要:中板的厚度是關乎質量的重點之一,對其檢測采用何種測厚儀器,本文來看一下。
中板是什么
中板是一種寬厚比和表面積都很大的扁平鋼材。材質有Q235、Q345、20#、16MN、304、316等規格。在實際工作中,常將厚度4~25毫米的鋼板稱為中板。
目前常用的厚度檢測儀器有超聲波測厚儀、射線測厚儀、
激光測厚儀,下面看看這三種儀器是否適合中板的厚度尺寸檢測。

測厚系統選擇
超聲波測厚儀
由于無法做到在線檢測,對一些易形變、高溫的軋材更是無法及時得知厚度值,并且在生產不同材質的中板時,需要更換測頭,操作麻煩,且精度較低,故不選。
射線測厚儀
由于X射線測厚儀受到:有輻射性、不能穿透大厚度鋼板、成本高等局限性的影響,故不選。
激光測厚儀
激光測厚儀是根據光電成像原理,利用物體表面反射激光來測量被測物體的厚度,因此不受被測物材質、厚度范圍等影響,且沒有輻射危害,更適用于冶金行業中厚板厚度測量,故激光測厚儀是在線檢測中板厚度的不二之選。

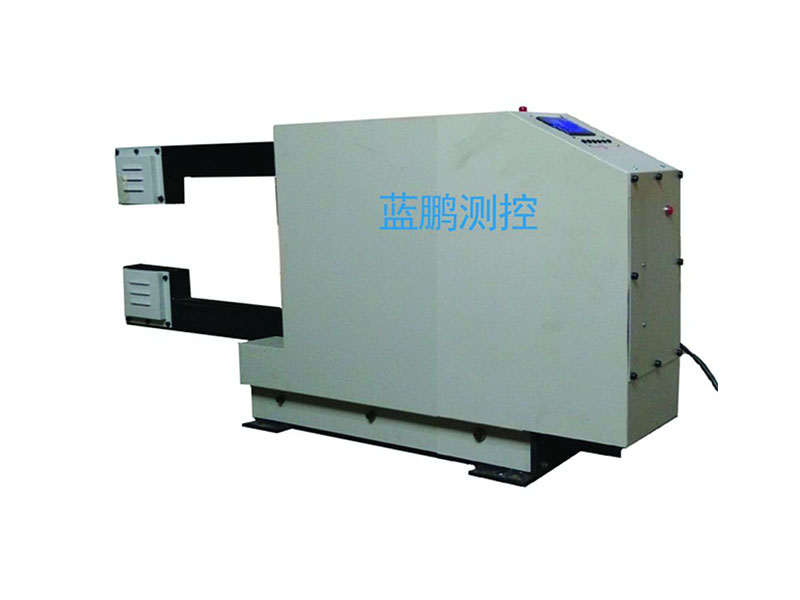

整體采用C型架結構,C型架上安裝上下兩個對射的激光位移傳感器,可測量一個點的厚度尺寸。C型架可固定式安裝,隨生產線上板材的移動測量板材上一條線的厚度尺寸。C型架下也可以設置導軌和滑塊,并利用電機帶動C型架往復運動形成單點的掃描式測量。實時顯示在測量點的鋼板的厚度值。實時顯示鋼板的上下偏差(公差值由操作工設定或二級通訊)。PS:可制成多點測厚。
同時,中板測厚儀也具備完善的軟件操作界面,詳細顯示檢測分析得到的中板厚度尺寸。顯示鋼板厚度隨長度方向上的變化曲線。顯示本板的鋼號、標準厚度值(二級通訊)等參數。可長期存儲歷史數據,并可隨時查看,歷史數據查詢精確到秒。
高精度激光測厚儀得到厚度的實時測量值和厚度與測量點位置的分布關系曲線。采用該系統不但能提高中板生產的自動化程度,而且能大大提高產品質量的穩定性、減少原材料的消耗、減少手工測量造成的人為干擾因素和誤差。
