信息摘要:
智能測寬儀 利用線陣CCD圖像檢測技術,實現了傳動帶鋼的非接觸動態寬度測量及帶鋼寬度超差報警。利用CCD技術對帶鋼寬度質量進行實時動態測量,具有結構簡單、非接觸、精度高、測...

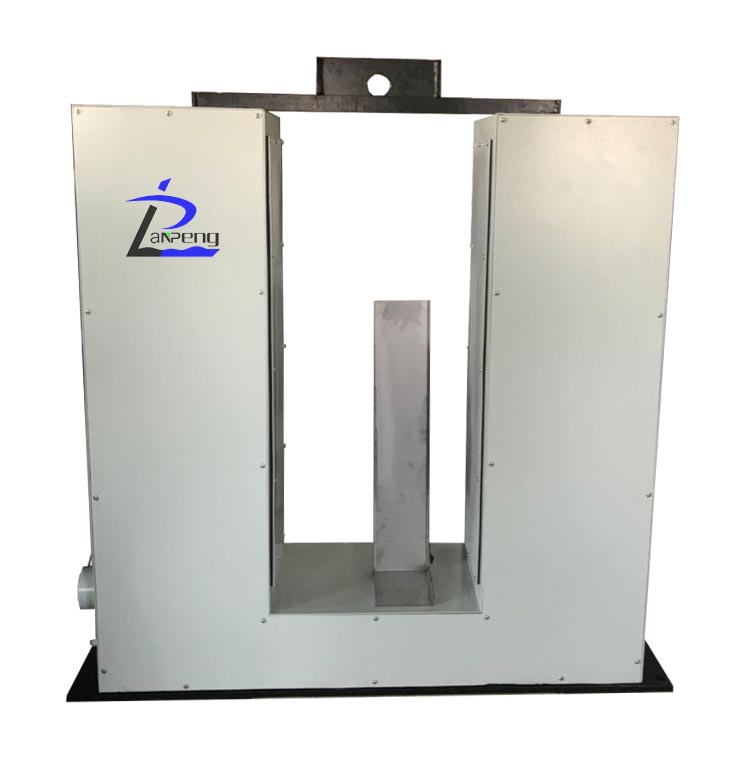

智能測寬儀利用線陣CCD圖像檢測技術,實現了傳動帶鋼的非接觸動態寬度測量及帶鋼寬度超差報警。利用CCD技術對帶鋼寬度質量進行實時動態測量,具有結構簡單、非接觸、精度高、測量速度快、性能穩定可靠等優點。

智能測寬儀測頭的主要傳感部件是CCD,它具有靈敏度高、畸變小、壽命長、抗震動、抗磁場、體積小、無殘影等特點。CCD成像檢測的基本原理是,點光源在透鏡組的作用下轉換為平行光視場,當被測物通過平行光視場時,光束照射在CCD器件的受光窗面上,受光窗面受光線照射的像素中產生光生電荷,并將電荷存儲在像素單元中,未受到光線照射的像素不產生光生電荷,然后在CCD驅動電路中的讀出時鐘脈沖控制下,將電荷轉移并移位傳輸至輸出電路中,經輸出電路將電荷量轉化為電壓量輸出。
而帶鋼的寬度尺寸有大有小,為了能兼顧每種規格的檢測,在減少成本價格的同時實現高精度寬度檢測,采用了間距可調雙測頭模式進行檢測,其中一組測頭固定,另一組測頭可通過輸入控制命令完成移動,從而實現各種帶鋼規格的檢測。
智能測寬儀的檢測、報警、顯示、存儲、分析等都是自動完成,可根據軟件系統的數據及圖表進行分析,測量穩定可靠,操作方便,界面簡潔,非常適用于板材寬度的檢測。
