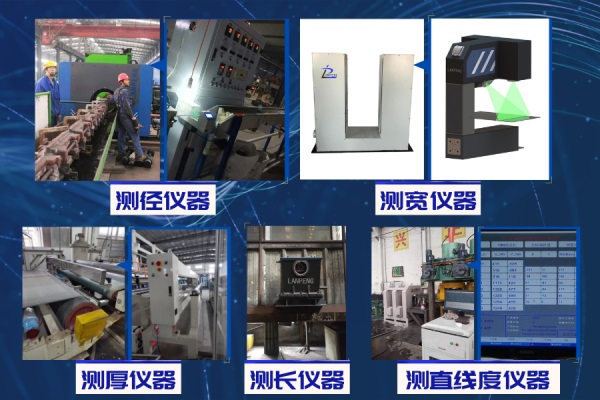

光學檢測方案是現在無損在線檢測中常用的檢測方法，測徑儀、測寬儀、測厚儀等各種檢測都是從光學檢測入手的非接觸式自動化檢測設備。

射鏡頭內置一個點光源，點光源發出的光通過透鏡系統（即鏡片組）后形成準直平行光視場。準直平行光直接射向接收鏡頭，經過接收鏡頭內的透鏡系統后聚焦，通過位于焦點位置的光闌小孔后在CCD芯片上成像。當視場中通過被測物時，被測物遮擋的部位將在CCD上出現一個邊界清晰的陰影。CCD芯片是測頭部件中的光電轉換元件，它可以將接收到的光信號轉換成電信號。電信號由信號采集電路接收、放大，再進行數字化處理后向上位機傳輸。

光學設備使用過程中，要從這幾點進行著手，也是需要注意的。

1、安裝位置要垂直，有傾斜后導致測量不準確。

2、在開始測量前，查看所設置的基本參數是否需要更改，對應軋材的參數。

3、光學檢測，測量精度很高，鏡頭要保持清潔，不能暴露在灰塵中，避免影響其測量值，沒隔斷時間，用柔軟的布料進行擦拭，并且不能有劃痕，有劃痕要及時更換屏幕。

光學測量設備是精密檢測儀器，被應用于各種幾何尺寸的在線檢測當中，在使用的過程中，不僅僅享受其帶來的便利，也要注意保養。
