直線度對于軋材零部件至關重要。即使是很小的誤差也會導致磨損痕跡增加，從而使整個系統癱瘓。因此，如陶瓷管材等的直線度對其質量和使用壽命起決定性作用。圓管等軋材直線度測量大多采用手工測量或接觸式傳感器進行測量，手工測量對試驗員素質要求高且測量結果重復性差，因此需求在線直線度檢測裝置進行質量檢測。

在線直線度測量儀具有測量精度高、測量范圍大、測量速度快、分辨率高等優點，可實現直線度、直徑等幾何參量的高精度測量，可實現直徑和直線度的動態測量與性能檢測，并對檢測數據進行分析，具有軟件系統，實現圖形顯示，可長期存儲歷史數據。

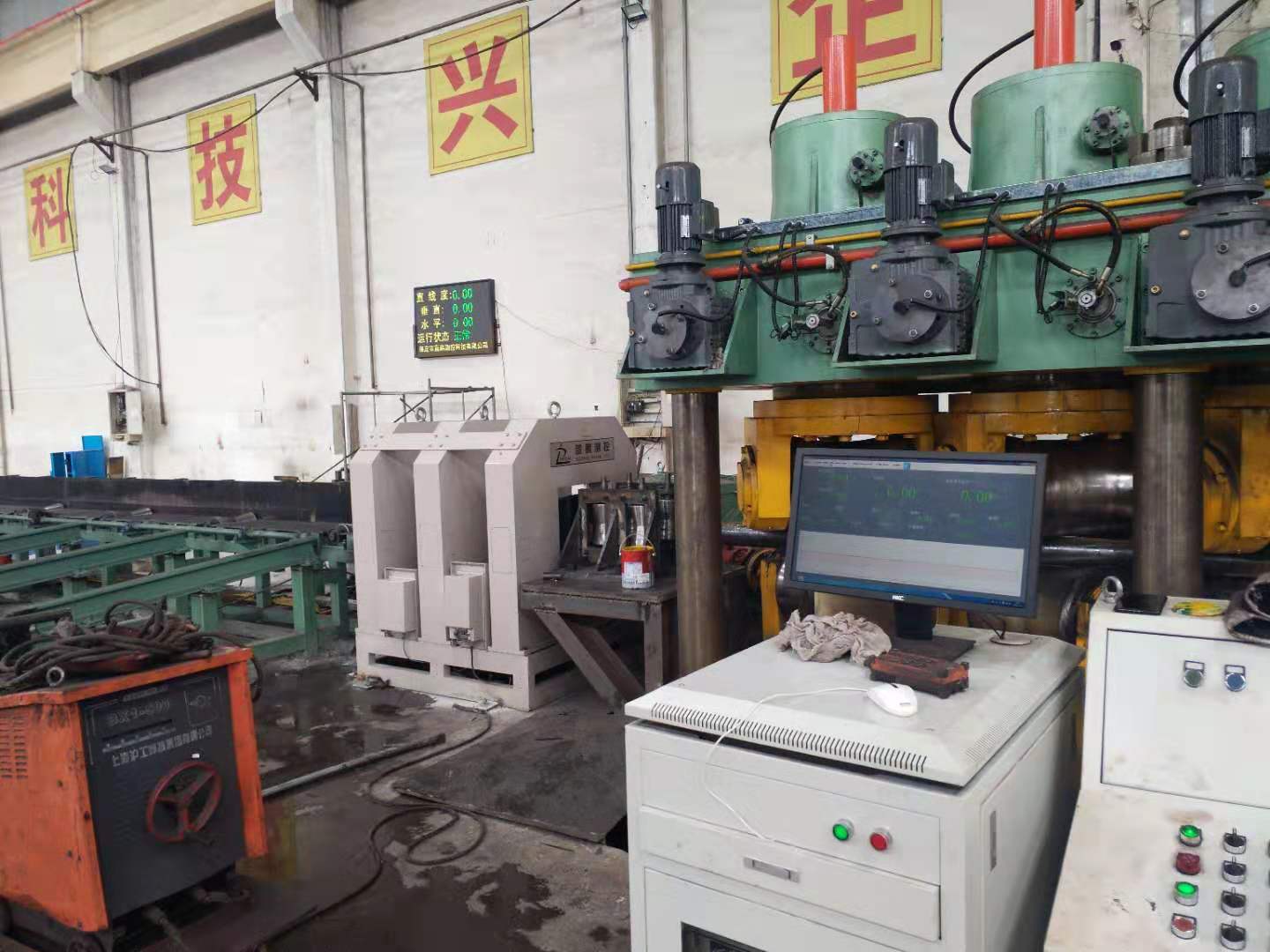

直線度測量儀是由三臺測徑儀組成，他們協同合作，共同完成直線度的檢測，是一種基于光電檢測原理的在線直線度檢測系統，它是基于直徑和位置測量原理進行測量的高精度檢測設備，測量儀采用成90°交叉分布的2路光電測頭同時測量被測物的直徑和位置，利用2路測頭的位置數據計算測量點在坐標系中的實際偏差。直線度測量儀主要檢測的數據有直線度、外徑、橢圓度這三個幾何尺寸。

三臺設備同一時刻測量被測工件的位置數據左邊和右邊兩臺采集的位置連線，計算出中間設備的在直線度為0時的理論位置，與中間一臺所獲得的位置數據比較，差值即為被測工件在當前位置的直線偏差。

技術參數：

1）測量范圍（mm）：φ0～φ40；

2）被測物直徑范圍：1-30mm；

3）測量精度（mm）：外徑測量精度：±0.02mm；橢圓度精度：±0.02mm；直線度測量精度：±0.08mm/m；

4）測量頻率（Hz）：500；

5）電源電壓（V） ：AC 220±15% ，50Hz；

6）環境溫度（℃）：測徑儀、工控機：-10～50℃；

7）環境濕度 (％rh) ： ≤ 80（不結露）

直線度測量儀具有使用簡便、穩定可靠、精度高的優勢，它可應用于生產線上進行在線檢測，同時也可兼顧外徑尺寸的在線檢測。
