信息摘要:
鋼管不僅用于輸送流體和粉狀固體、交換熱能、制造機械零件和容器,它還是一種經濟鋼材。用鋼管制造建筑結構網架、支柱和機械支架,可節省金屬20~40%,而且可實現工廠化機械化施...
鋼管不僅用于輸送流體和粉狀固體、交換熱能、制造機械零件和容器,它還是一種經濟鋼材。用鋼管制造建筑結構網架、支柱和機械支架,可節省金屬20~40%,而且可實現工廠化機械化施工。但多數鋼管在生產過程中會遇到彎曲變形的問題,鋼管在矯直過程中,在線檢測是產品質量的重要保證。激光準直法、自準直光管檢測法、拉線法及坐標測量法,在線實時自動測量具有相當的難度。本文介紹的鋼管
直線度測量儀,能實現在線檢測直線度,為高質量生產及矯直提供數據。

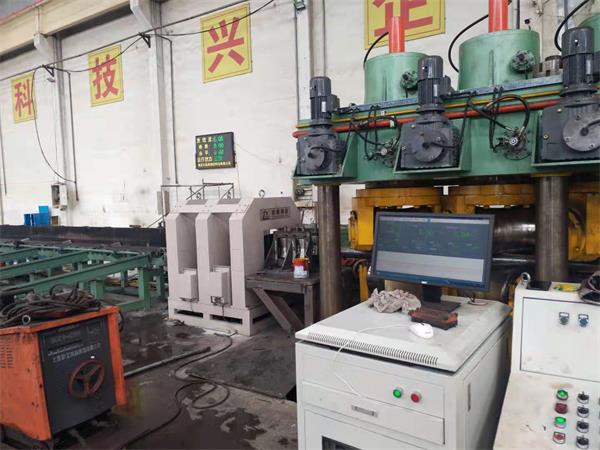

直線度測量儀由三臺設備構成,每臺直線度測量儀內采用成90°交叉分布的2路光電測頭測量棒材邊緣的位置,利用2路測頭的位置數據計算測量點在坐標系中的實際偏差。因此,無論被測物的彎曲方向如何,測量儀均可測得真實的直線度尺寸。
數據計算方法:
系統根據測頭1和測頭3采集的X軸方向位置值擬合一條直線,位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ1、Y軸的直線度誤差為δ2,即可計算出棒材直線度的實際誤差δ。
技術參數:
(1)可測棒材直徑范圍(mm):50~140
(2)直線度測量精度(mm):≤±0.5
(3)測量頻率(Hz):500
(4)環境溫度要求(℃):-20~50
(5)環境濕度要求(%RH):85(不結露)
(6)測量儀的外形尺寸約(mm):1240×1150×1660(L×W×H)
直線度測量儀無需人工用肉眼去讀數,可以減少由于人工讀數產生的誤差;無需人工去處理數據,數據采集儀會自動計算出平行度誤差值。測量結果報警,一旦測量結果不在平行度公差帶時,數據采集儀就會自動報警。既實用又好用,在自動化生產中,還可以對棒材、管材的直徑與直線度共同檢測。
非接觸在線直線度測量儀是更符合現代化生產的高精度測量設備,以高標準嚴要求的標準實現直線度測量儀的生產制造,三臺測量儀各自工作的同時,將數據匯總比較,實現在線直線度的檢測,從而實現高質量的生產。
