在實驗室和常用測量中，游標卡尺是測量外徑的常用工具，由于游標卡尺的外徑測量爪的高度的限制，不能夠測量大于測量爪2倍高度的外徑。大多數的游標卡尺的測量爪的高度為4cm，因此在測量外徑為8cm的圓柱體直徑或者外徑大于8cm圓筒的外徑就存在困難。

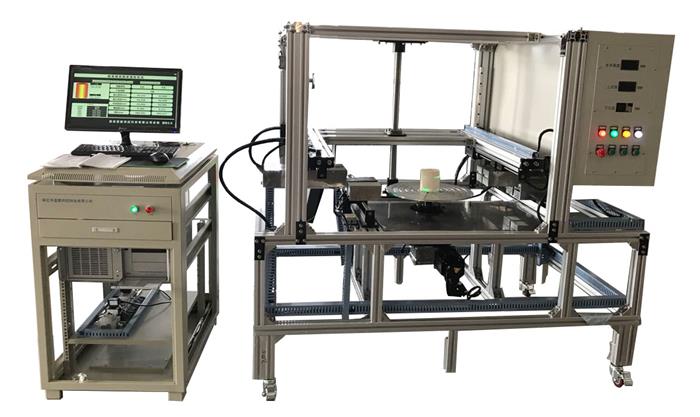

為準確測量外徑大于8cm的圓柱或者圓筒的外部直徑，設計一種測量大圓柱直徑的方法——旋轉臺測徑儀。

測徑儀采用測量范圍可調雙測頭測量圓柱形物體上、下兩個截面的直徑尺寸。設備設置可旋轉的載物臺，將被測物放置在載物臺上，啟動測量后載物臺旋轉一周測量自動結束。測量過程中軟件系統顯示實時測量數據，同時系統自動統計計算測量數據的外徑值、平均值、橢圓度、周長等統計數據。測量結束后軟件界面顯示：直徑數據的外徑值、平均值、橢圓度，切換至周長模式則顯示周長值、平均周長值。

設備主要用于圓柱形加工零件、蜂窩陶瓷載體等零件的批量檢測。

技術參數：

1、測量范圍：Φ50～Φ400 ；

2、測量精度：≤±0.02 ；

3、兩層測頭測量間距：35～200 ；

4、重復精度 （mm）：＜±0.01 ；

5、測量頻率（Hz）：2000 ；

6、旋轉托盤轉速（r/min）：5～10可調 ；

旋轉臺測徑儀的應用，對大型圓柱體的檢測提供了助力，它能快速批量檢測，大大的降低了人工工作強度，是外徑與周長與橢圓度檢測兼?zhèn)涞闹悄軠y量儀器。
