在線測寬儀應用于寬度的在線檢測，不限材質與溫度，各種板材寬度均能檢測，另外還有四種不同的檢測原理來應對各種檢測需求。

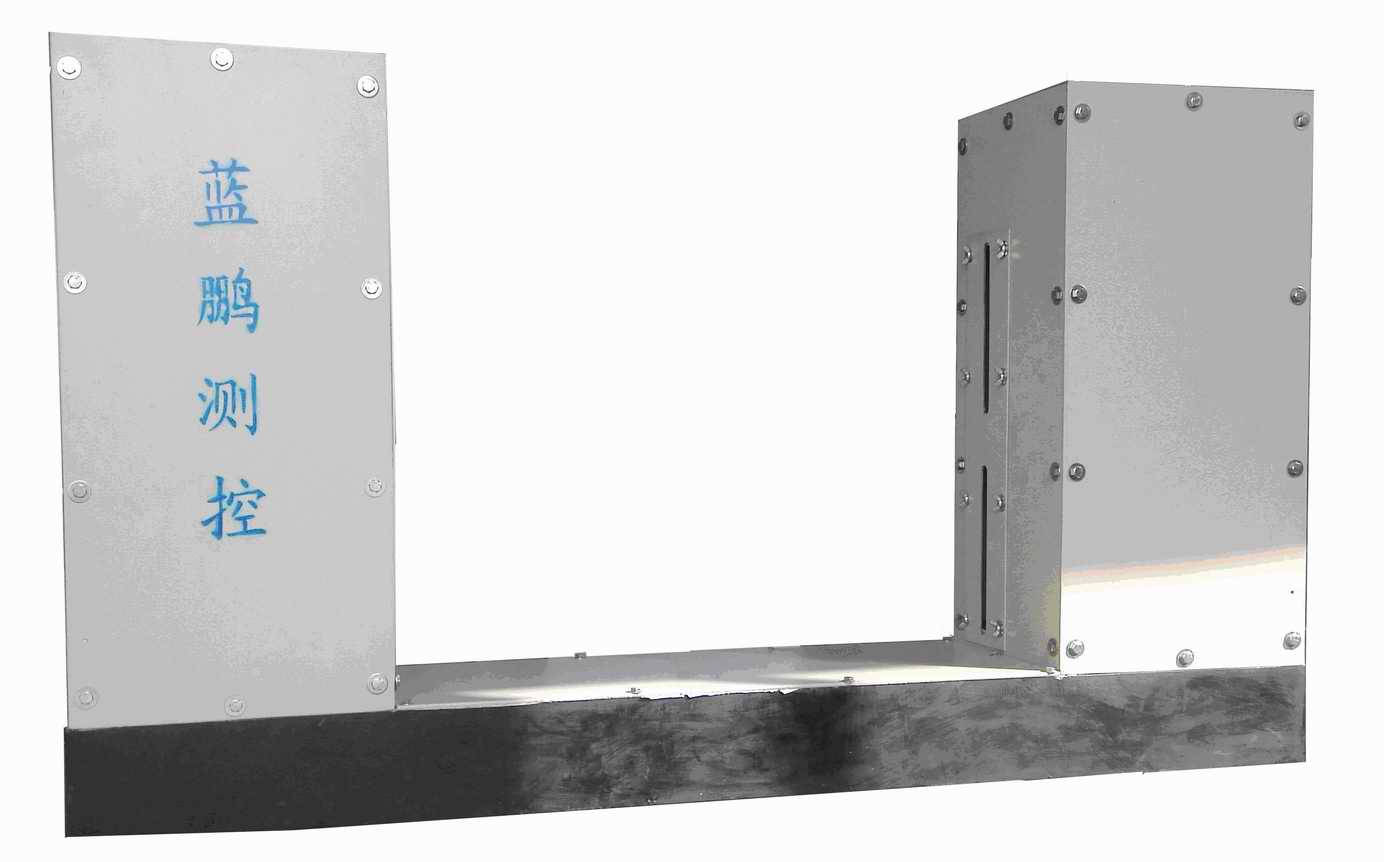

1、雙測頭原理

2個發射鏡頭內設置有LED點光源，點光源發出的光通過透鏡變成平行光束分別射向2個接收鏡頭。通過接收鏡頭內的透鏡使平行光束在光電轉換元件CCD芯片上成像（注：一個發射鏡頭和一個接收鏡頭組成一組光電測頭）。當被測物通過2束平行光構成的視場時，在光電轉換元件的像上就會出現虛擬的陰影，設其寬度分別為L1、L2。經過對光電轉換元件發出的電信號處理和計算可以得出L1、L2所對應的尺寸B1、B2，B1加B2再加上兩個鏡頭之間的凈間距C即可得出被測物的寬度尺寸A。

這種測量原理既有固定間距測頭的檢測，也有間距可調雙測頭的檢測，當被測物的寬度范圍較小時采用固定式雙測頭；當被測物的寬度范圍較大時采用測量范圍可調雙測頭。

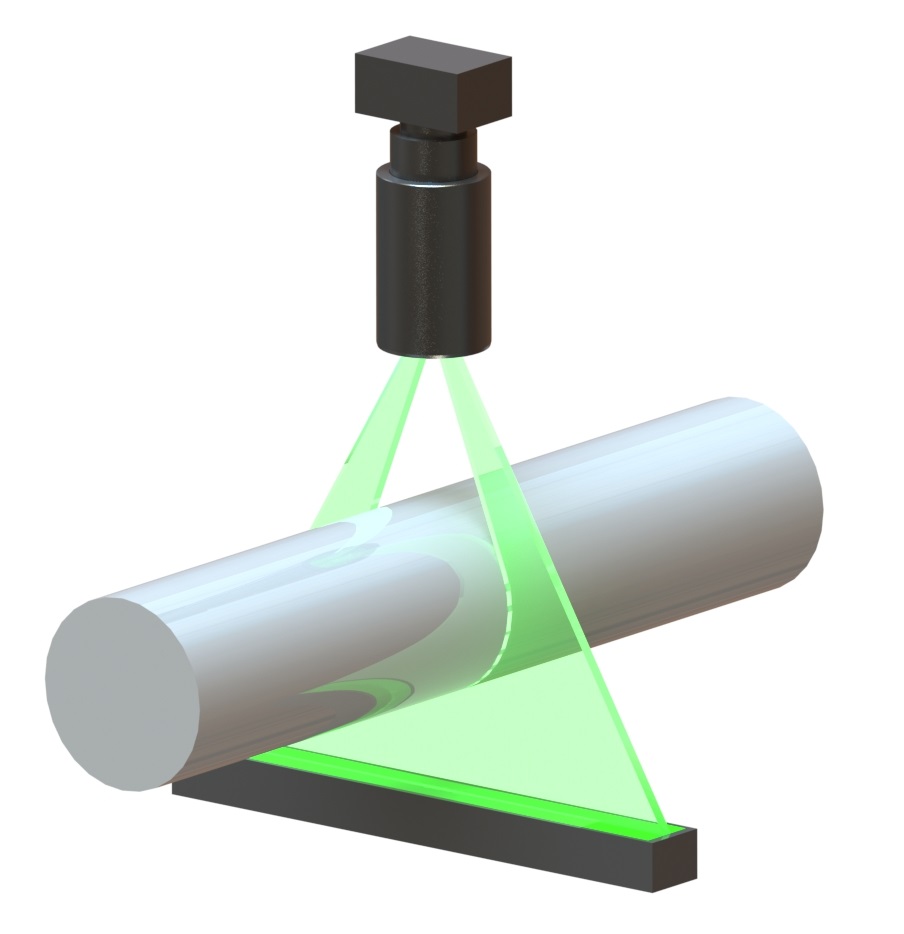

2、雙廣角測寬原理

廣角光電測頭簡稱廣角測頭，是利用光電測頭的CCD采集電路配合廣角鏡頭構成的大視角光電測頭。與廣角測頭配合使用的光源為LED條形光源，光源的長度根據測頭的視野角度和距離確定。廣角測頭的優點是視野范圍大，可以測量比鏡頭口徑大的物體。由于廣角測頭成像時存在成像大小隨物距變化而變化的現象，所以利用廣角測頭測量需要進行物距修正。

對測量范圍較小的可采用單廣角測頭測量，對測量范圍較大的則采用雙廣角測頭測量。

3、機器視覺測量原理

采用工業相機測量板材寬度。補光的線性激光垂直設置，工業相機傾斜設置，用于測量板面呈水平狀態通過的板材寬度。相機圖像的長度方向用于測量板材的寬度，圖像的寬度方向用于修正物距（被測物上下波動較大時，需增設激光位移傳感器跟蹤被測物的位置已修正物距）。設備主要配置上位機控制系統、外接數碼管顯示屏，根據需要可增配嵌入式智能模塊等。設備下部可配置剪刀叉升降平臺等輔助設備。

4、激光測寬原理

設置在兩側的二維激光測量傳感器利用傳感器的Z軸數據測量板材寬度，并利用傳感器的X軸數據測量板材的邊緣厚度，還可以測量不規則板材邊緣的C值。

四種原理的測寬儀均能對寬度尺寸進行檢測，測量的數據實時且準確，寬度的在線檢測有助于提升產品品質。
