想要在生產線上測量直線度只能是要用儀器進行實時測量，常用的直線賭檢測儀是JZG02-DY40/40型 直徑-直線度測量儀。該儀器是生產之后才對產品進行測量的，如果不進行回爐影響是可以忽略的。

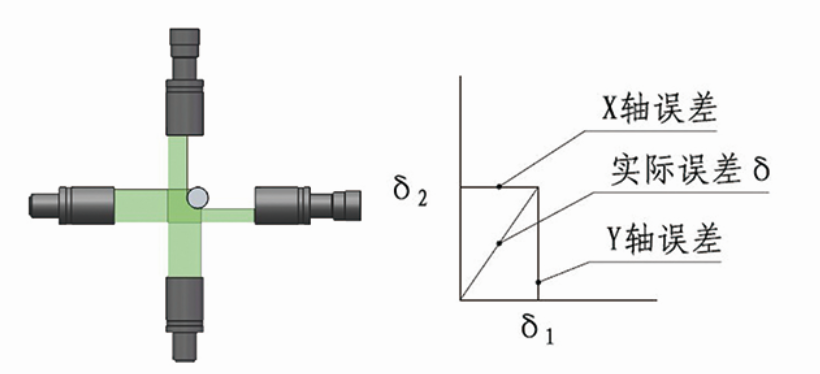

設備彩玉on個光電測頭的直徑和位置測量原理進行測量，測量儀采用成90°交叉分布的兩路光電測頭同時測量被測物的直徑和位置，利于兩路的測頭的位置數據計算測量點在坐標系中的實際偏差。測量直線度時，測量儀沿被測物軸向掃描一遍。

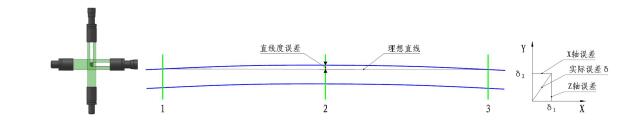

系統根據位置1和位置3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸的方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ1、Y軸的直線度誤差為δ2、即可計算出棒材直線度的實際誤差δ。

功能介紹：

1. 可同時測量外圓直徑和直線度
2. 系統可根據被測物的質量控制要求設定頭部誤差、尾部誤差、整體誤差、每米誤差等多種誤差的計算及顯示
3. 顯示內容:
   1. 控制柜段電腦顯示：實時直徑測量值，橢圓度數值；
   2. 2-4m管材：兩端500mm內的直線度數據及整根直線度數據；
   3. 1-1.5m管材顯示整根直線度數據；
4. 軟件功能

產品參數設置：可設置產品規格、棒材標稱直徑、直線度公差等參數；

報警設置：

可設置報警的閾值，測量值超差時聲光報警；

2-4m管材兩端500mm內直線度設置報警，整根鋼管直線度設置超差報警；

外徑兩側超出200mm以外設置報警。

修正功能：誤差過大時，放入標準直棒后校準可恢復精度；

存儲功能：每根鋼材保留一個完整的測量記錄。

5. 報警功能

測量數據超出標準值，聲光報警。

6. 通信接口

TCP/IP協議，網線傳輸，測徑儀至工控機。

該設備主要用于金屬棒材、管材、陶瓷管材等產品在生產節拍時間充裕時的直徑和直線度檢測。
