直線度是一個圓柱或者圓錐體、或者平面的實際直線與理想直線之間的誤差，是判斷是否直的重要衡量標準。

在工業生產過程中，在不影響生產的情況下如何測量？ZG06-DG70型直線度測量儀，該測量儀主要用于金屬棒材、管材、陶瓷管材等產品需要在線快速測量直徑和直線度檢測。

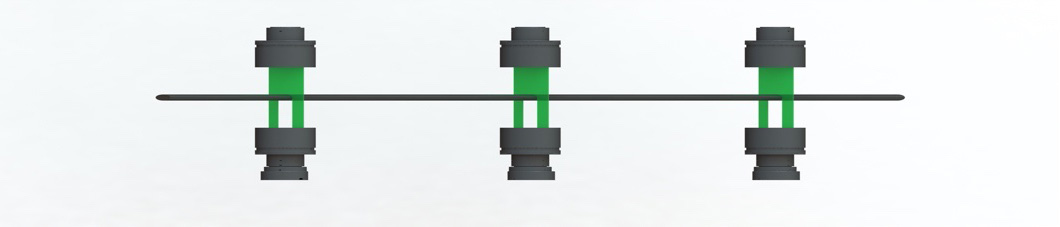

基本原理：

數據計算：

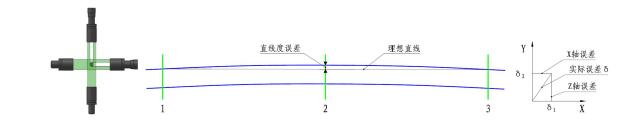

系統根據測頭1和測頭3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ₁、Y軸的直線度誤差為δ₂，即可計算出棒材直線度的實際誤差δ。計算原理圖見圖2。

圖2  直線度計算原理圖

每臺測量儀內采用成90°交叉分布的2路光電測頭測量棒材邊緣的位置，利用2路測頭的位置數據計算測量點在坐標系中的實際偏差。因此，無論被測物的彎曲方向如何，測量儀均可測得真實的直線度尺寸。

技術參數:

（1）可測棒材直徑范圍（mm）：             50～140

（2）直線度測量精度（mm）：               ≤±0.5

（3）測量頻率（Hz）：                       500

（4）環境溫度要求（℃）                    -20～50

（5）環境濕度要求（%RH）                 85（不結露）

（6）測量儀的外形尺寸約（mm）：      1240×1150×1660（L×W×H）

軟件功能：

1. 顯示器顯示內容：實時直線度誤差值及最大直線度誤差。
2. 產品參數設置：可設置產品規格、棒材標稱直徑、直線度公差等參數。
3. 系統參數設置：可設置刷新頻率、通信端口等。
4. 報警設置：可設置報警的形式和閾值，測量值超差時聲光報警。
5. 修正功能：誤差過大時，放入標準直棒后校準可恢復精度。
6. 存儲功能：每根鋼材保留一個完整的測量記錄，測量記錄可隨時導出。
7. 通信接口：TCP/IP協議，網線傳輸，測徑儀至工控機。
