切分螺紋鋼測徑儀 作為一種非接觸式在線檢測設備，通過多維度幾何尺寸測量、實時數據反饋和智能化分析，解決了切分軋制過程中的質量檢測難題，成為保障螺紋鋼生產線品質的核心...

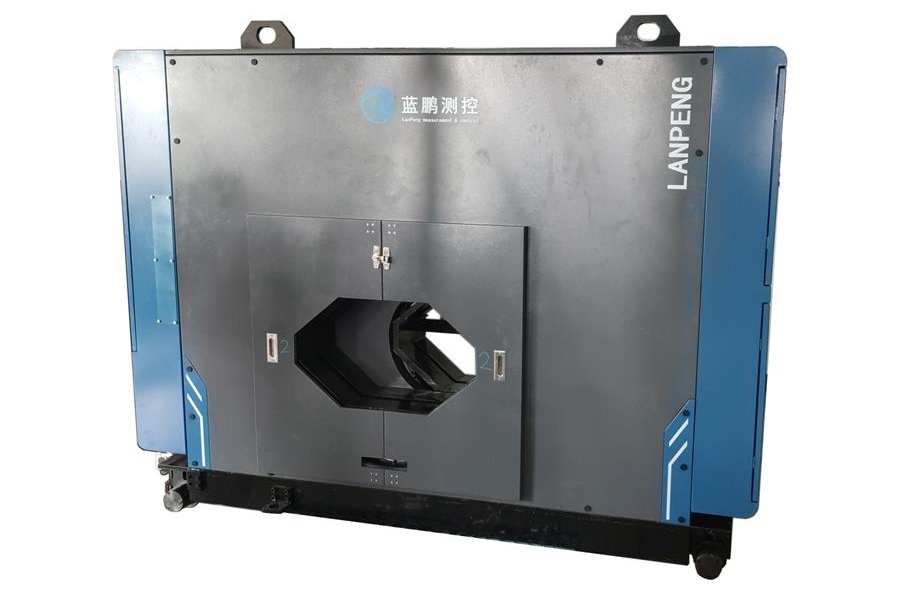

切分螺紋鋼測徑儀作為一種非接觸式在線檢測設備，通過多維度幾何尺寸測量、實時數據反饋和智能化分析，解決了切分軋制過程中的質量檢測難題，成為保障螺紋鋼生產線品質的核心裝備。
一、技術原理：多模態測量與智能算法的深度融合
（一）多測頭協同布局
針對二切分、三切分、四切分等工藝，測頭按非均勻角度分布，避免相鄰軋材遮擋干擾。
（二）高速動態采樣
測量頻率高達2000Hz，每秒可采集 2000 個截面數據，縱向測量盲區小，確保高速軋制下的實時性。
（三）智能算法補償
內置抖動誤差消除、溫度補償、風壓監測等功能，通過編碼器角度數據擬合截面形狀，動態修正因振動、高溫（≤1200℃）導致的測量偏差。
二、功能優勢：全流程質量管控的核心支撐
（一）高精度檢測能力
全參數覆蓋：可測量螺紋鋼的基圓直徑、橫肋高度、縱肋高度、截面面積等關鍵參數。
多軋材同步檢測：可同時對切分生產的多根螺紋鋼進行在線高精度檢測，避免占地、數量、價格等的增加。
（二）實時閉環控制
動態調整機制：測量數據通過工業以太網實時傳輸至軋機控制系統，自動修正軋輥間隙、軋制速度等參數，實現負公差軋制的準確控制。
工藝優化支持：歷史數據存儲與趨勢分析功能（如尺寸波動曲線、超差頻次統計）為工藝工程師提供優化依據，成材率可提升2%-5%。
（三）復雜環境適應性
耐高溫防護：采用水冷/風冷防護罩、高壓吹掃系統，可在600-1200℃的熱軋環境中穩定工作。
抗干擾設計：520nm綠色固定波長光源和物方遠心光路系統，冷卻防塵裝置與防護外殼等的應用，有效抑制粉塵、水霧、環境光干擾，確保長期使用穩定性。
三、應用場景：切分軋制全流程的把控
（一）精軋后尺寸監控
安裝于精軋機組后，實時檢測螺紋鋼的基圓直徑、肋高及橢圓度，防止因軋輥磨損或張力波動導致的尺寸超差。
（二）切分位置質量驗證
在切分機架后設置測徑儀，驗證切分道次的均勻性。例如，四切分測徑儀可檢測每根螺紋鋼的尺寸，確保切分后鋼材尺寸一致性，減少因切分不均導致的后續加工報廢。
（三）負公差軋制優化
通過實時顯示負差率值，指導操作人員調整軋制參數，在滿足國標要求的前提下實現材料利用率提升。
（四）多線同步檢測
支持雙切分、三切分、四切分、五切分等多線軋制工藝，單臺設備可同時監測2-5根螺紋鋼，避免傳統單根檢測的設備冗余和占地面積增加。例如，雙切分測徑儀通過兩組測頭獨立工作，實現兩根鋼材的同步測量與數據隔離顯示。
結論
切分螺紋鋼測徑儀通過多維度測量、實時數據傳輸閉環控制、復雜環境適應等能力，從根本上解決了切分軋制過程中的尺寸波動、工藝調整滯后等問題，成為鋼鐵企業實現提質增效、降本減存的關鍵裝備。
