世界各個國家對直線度測量領域一直予以高度重視，并不斷推出新型高精度直線度測量方法和裝置，以滿足日益增長的對產品質量的要求。在對管材直線度檢測的諸多方案中，采用激光準直技術與光電檢測技術是十分可行的。本文介紹的就是采用光學檢測方法進行直線度檢測的設備。

直線度測量儀具有非接觸實時檢測，數字顯示、擬合曲線、直觀性強、便于控制、精度高、效率高、可靠性高、無損自動檢測等特點。

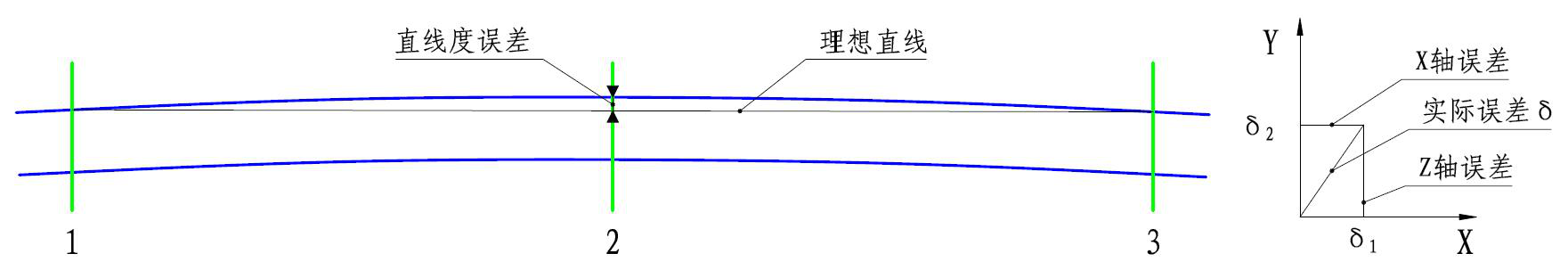

系統根據測頭1和測頭3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ1、Y軸的直線度誤差為δ2，即可計算出棒材直線度的實際誤差δ。

每臺測量儀內采用成90°交叉分布的2路光電測頭測量棒材邊緣的位置，利用2路測頭的位置數據計算測量點在坐標系中的實際偏差。因此，無論被測物的彎曲方向如何，測量儀均可測得真實的直線度尺寸。

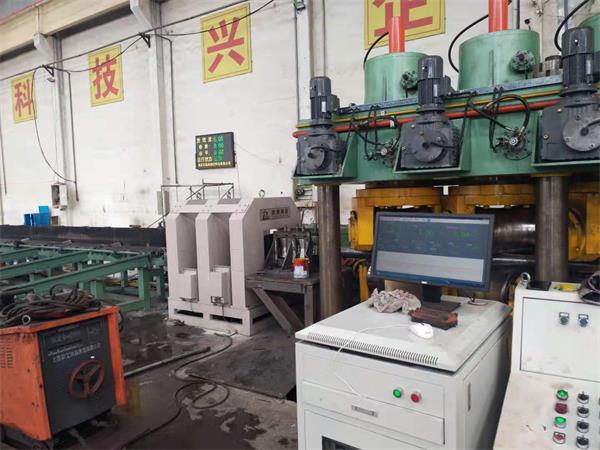

直線度測量儀具有使用簡便、穩定可靠、精度高的優勢，它可應用于生產線上進行在線檢測，同時也可兼顧外徑尺寸的在線檢測。
