軋鋼生產中的高速線材只有具備優質的內在質量和嚴格的外形尺寸公差，才能在激烈的市場競爭中獲得較好的效益。光電非接觸式棒材測徑儀是對高速線材成品進行質量檢測的重要設備。對高速線材的產品尺寸公差和幾何形狀全動態的實時監控過程中起著重要的作用。

棒材測徑儀是光電非接觸式測徑，是通過對光電信號的轉換和處理，從而得到被測件的尺寸及形狀公差。當線材垂直的通過平行光視場時，對接收到的光陰影的大小進行處理后即可得到被測件的尺寸。

為能在360°范圍內檢測棒材的尺寸及幾何形狀，有測頭旋轉式檢測與多固定測頭檢測，而為了檢測同一截面的尺寸信息，覺得采用多測頭檢測模式。

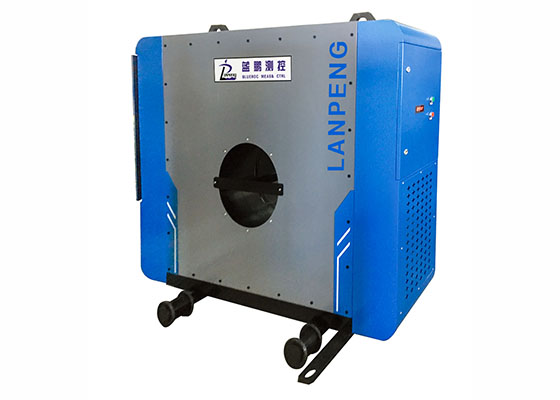

測量車內裝有8組測頭，每組測頭由平行光發射單元和光電子接收單元構成。發射單元內含特種LED光源，接收單元即數據采集處理系統。測得的數據經光纖通信傳輸到上位計算機。

棒材測徑儀可用于高溫軋材檢測，在1000℃左右的溫度下進行在線實時檢測，為修正溫度對被測件的影響，可設置熱膨脹系數進行修正，以得到產品在常態下的尺寸和幾何形狀公差。

高壓鼓風機是保障測徑儀正常連續運行的重要輔件，測量車在線工作時鼓風機不準停機。它的主要作用是向測量車持續送風從而實現對測量車內的光電元件冷卻和阻止水霧、灰塵進入測量車內。

空氣過濾裝置安裝在鼓風機的進風口，阻止灰塵進入鼓風機和測量車內。空氣過濾裝置的濾芯需要時常清理和及時更換。一般兩周清理一次，半年更換新濾芯。清理和更換周期與現場環境有關，用戶可根據車間環境自行調整。

棒材測徑儀是非接觸在線檢測設備，主要用于冶金業、軋鋼廠等線材、棒材、管材外徑的在線檢測。本設備測量的數據客觀，實時性好，測量結果保存完整，適用于生產線的質量監測、跟蹤和生產工藝分析。
