應用場景

激光旋轉測徑儀是非接觸在線檢測設備，主要用于冶金業線材外徑在線檢測。設備測量的數據客觀，實時性好，測量結果保存完整，適用于生產線的質量監測、跟蹤和生產工藝分析。

測量原理

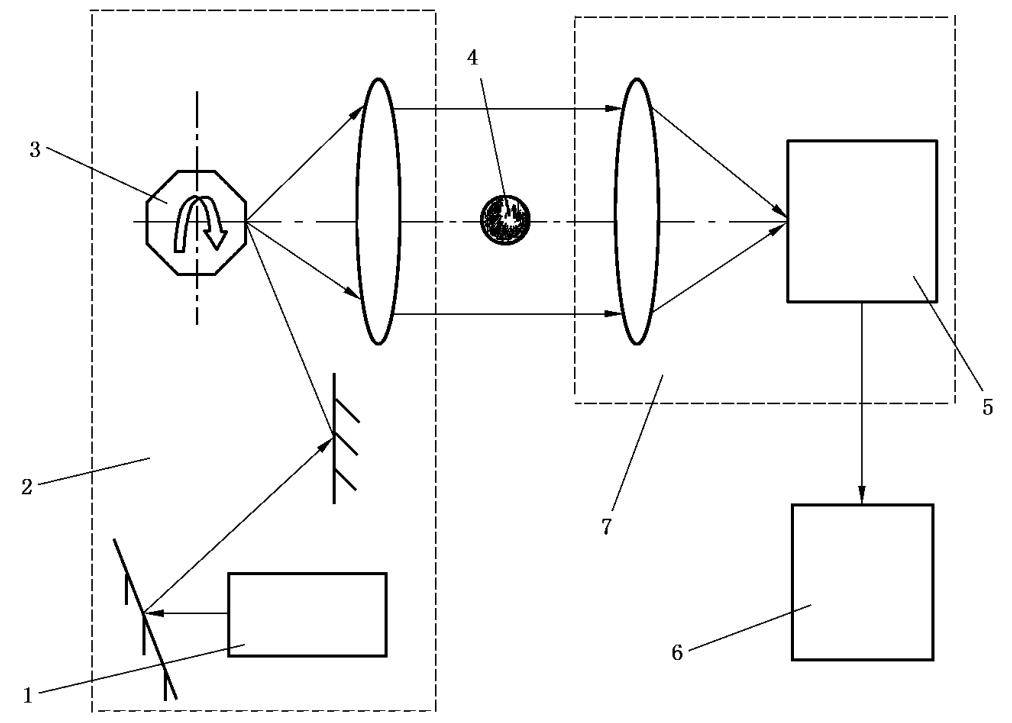

測量原理示意圖

激光旋轉測徑儀是集光學、機械、電子和計算機技術一體化的測量設備。利用激光掃描光束測量物體幾何尺寸的非接觸快速測量儀器。它采用半導體激光器為光源,由激光器發出的光束通過多面體掃描轉鏡和一組光學透鏡后,形成與光軸平行的連續高速掃描光束,對放置于測量區域的工件進行高速掃描,并由激光接收器接收被阻擋的掃描光束時間。通過已知激光掃描的速度,計算獲得被測工件的幾何尺寸。

基本功能:

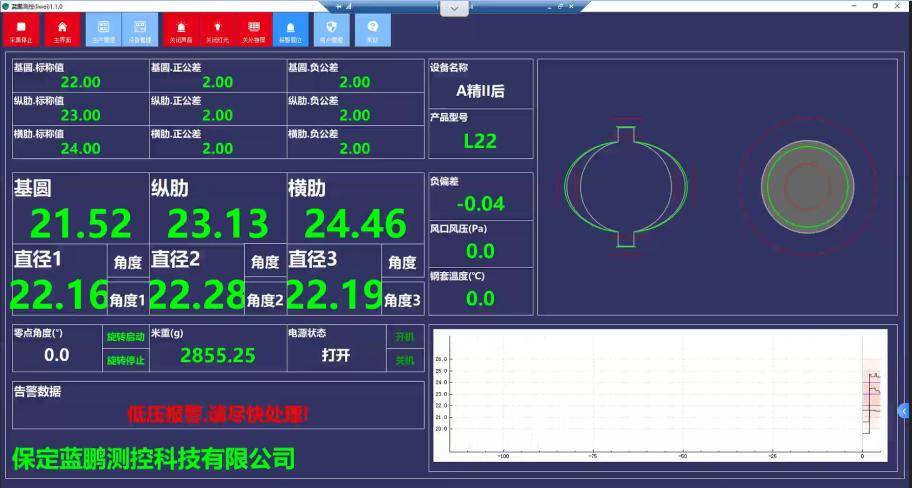

• 主控室LCD顯示器：軋材外輪廓尺寸及截面圖、公差帶及超差數，尺寸波動趨勢預報，缺陷分析曲線，圓鋼截面的最大/最小直徑、橢圓度，各路測頭的分項測量值。
• 嵌入式智能模塊顯示屏：圓鋼截面的最大/最小直徑、橢圓度，測量中心高度、風壓、溫度等。
• 現場LED顯示屏：現場顯示圓鋼測量的最大/最小直徑、橢圓度、設備運行狀態。
• 報警功能：當測量數據和測量車溫度超出設定范圍后，聲、光同時報警（超差和超溫）。
• 缺陷判斷功能：可對軋材常見缺陷如：耳子、錯輥、缺肉等缺陷類型進行判斷。
• 數據存儲功能：可存儲、查詢測量數據。測量數據存入數據庫，方便用戶提取、分析、統計等。
• 通信協議：TCP/IP

特色功能:

• 高精度、免校準

激光旋轉測徑儀每種型號均采用經過嚴格設計計算的光路系統，成像邊界清晰。且全系產品按照3微米的精度調校，達到大直徑測徑儀國際領先水平。在正常使用過程中，測徑儀針對量程范圍內的所有尺寸免于校準，為使用方提供了前所未有的便利。

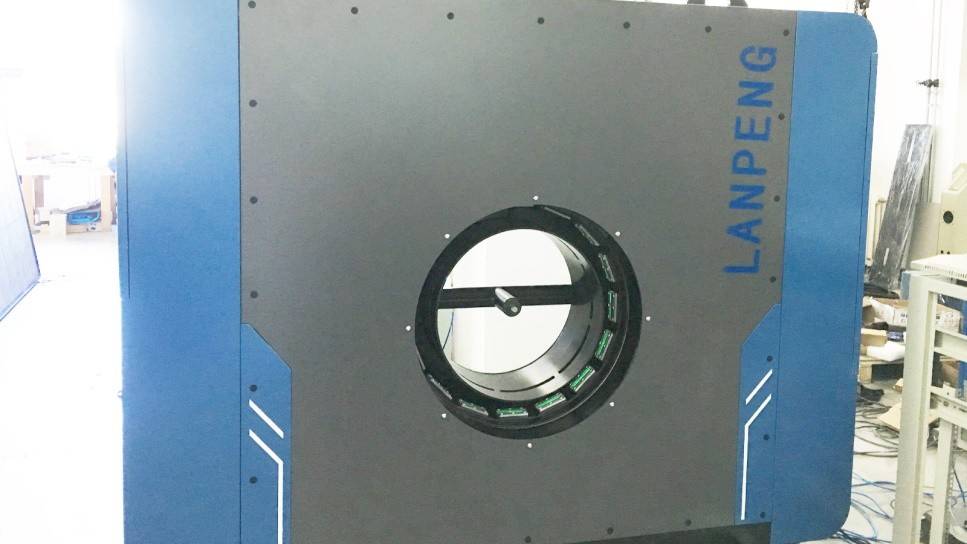

• 360°無盲區測量

激光旋轉測徑儀綜合了國內外測徑儀的測量優點，在密布2路高頻率數據測量的基礎上，通過增加旋轉裝置實現360°無盲區的測量，大大增強了缺陷的檢測能力。

• 測量車自帶嵌入式智能模塊

嵌入式智能模塊作為智能控制終端，可顯示設備的常用數值及有關設備狀況的各種參數，安裝調試及操作均方便可靠。

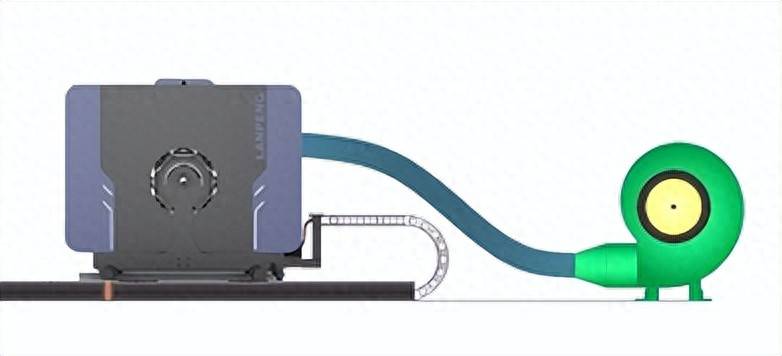

• 冷卻及清潔系統

自帶風機，不使用現場壓縮空氣，清潔效果良好，延長設備維護時間。阻止灰塵污染鏡片并使得較大的雜物在重力和風力的共同作用下不能在鏡頭的測量位置堆積，同時冷風還可以對測徑儀內部測頭及電路系統進行冷卻降溫。

• 提供外部數據庫

除軟件本身具備測量數據的存儲及分析功能以外，軟件還提供外部數據庫，方便使用方根據自身的需求進行測量數據的加工、整理、分析、計算、統計等。

• 強大的缺陷檢測能力

軟件具備對鋼管的缺肉、耳子等缺陷的檢測能力，為實際生產提供強有力的質量支撐。

• 優良的防護性能

測徑儀按照IP54的防護等級來設計，防止粉塵進入，防止飛濺水進入，適應惡劣的使用環境。

• 智能化軟件升級服務

在系統聯網的情況下，藍鵬智能測徑儀可在線升級智能模塊軟件系統和上位機軟件系統。
