在工業制造領域，大直徑外圓的精準測量對產品質量把控起著關鍵作用。從大型機械的軸類零件，到石油化工的管道，準確掌握大直徑外圓尺寸是保障設備正常運行與產品性能的基礎。而在線大直徑測徑儀是使用，對生產企業而言，非常重要。

在線檢測在實時性、準確性、高效性、預防性維護以及智能化與集成化等方面具有顯著優勢，因此即使在線大直徑測徑儀要應用于產線面臨諸多問題，藍鵬測控技術人員也一一解決，目前常用的在線測徑儀有兩種類型，它們是在范圍、使用、價格、精度等多方面衡量而制造出的適合產線在線使用的測徑儀。

光電測徑儀

采用間距可調雙測頭技術，每組單測頭的發射鏡頭和接收鏡頭均安裝在可沿徑向同步移動的鏡頭支架上，鏡頭支架由步進電機帶動精密滾珠絲杠驅動。

通過兩組單測頭的徑向移動可以實現測頭間距的調整。例如當兩組單測頭背向移動時，測頭間距增大，該測頭即可測量較大規格的管材；當兩組單測頭對向移動時，測頭間距減小，該測頭即可測量較小規格的管材。測頭間距的調整靠測量軟件驅動。

這種間距可調雙測頭模式能讓其檢測范圍更大，從小規格到大規格尺寸的全面覆蓋檢測，避免多臺測徑儀應用的成本增加。

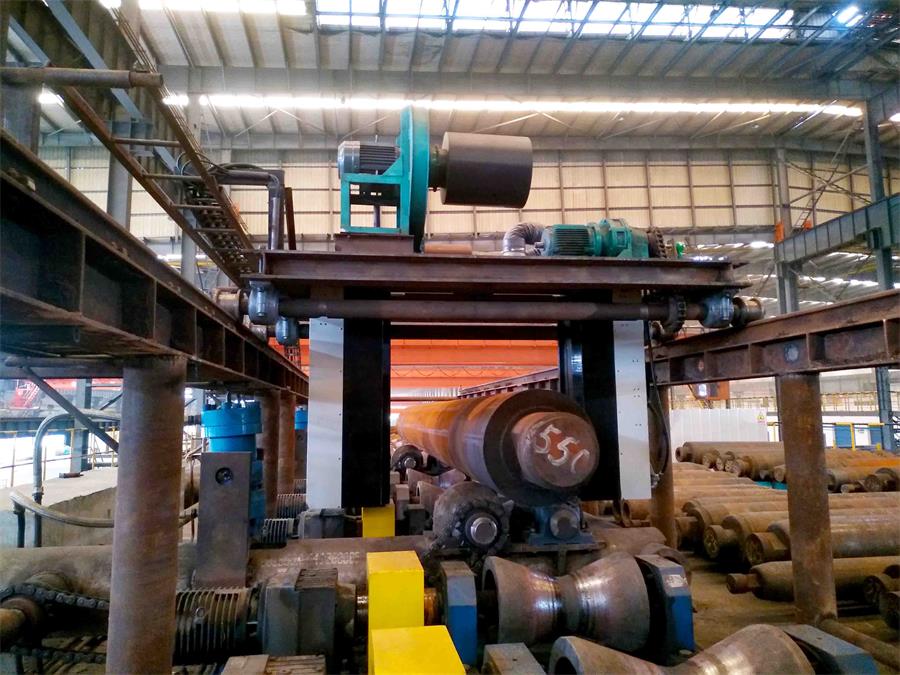

激光測徑儀

測徑儀內設置兩臺激光傳感器，可實時采集測頭到被測物外表面的距離數據。底部測頭防護箱視窗框配吹掃系統，盡量避免灰塵、霧氣對測量精度的影響，控制系統用于控制設備運行，和數據計算、圖像處理等工作。測徑儀的頂部相機箱安裝在測頭支架上，測頭支架安裝在直線導軌上，由電機帶動滾珠絲杠實現對測頭支架的位置調整。底部相機防護箱裝有強磁底座便于拆卸。

大直徑測徑儀優勢

實時反饋，即刻調整

在線檢測能夠在生產過程中實時獲取大直徑外圓的測量數據。以大型管材生產線為例，測徑儀可對管材外徑進行不間斷監測。一旦管徑出現偏差，系統能立即將數據反饋給生產控制系統，操作人員得以迅速調整生產產線，避免生產出大量不合格產品。這種實時反饋機制極大地提高了生產過程的穩定性與產品合格率，減少了因尺寸偏差導致的物料浪費和返工成本。

高效連續，提升產能

傳統測量方式往往需要在生產線上定期抽樣，將工件取下后進行測量，這不僅中斷了生產流程，還耗費大量時間。而在線檢測則可在工件持續運動的狀態下完成測量，實現了生產與檢測的同步進行，生產檢測過程無需停頓，大幅提升了生產效率，使企業能夠在單位時間內產出更多符合質量標準的產品。

準確測量，保障質量

大直徑測徑儀采用先進的測量技術，能夠實現高精度的檢測。在大直徑外圓測量中，這種高精度尤為關鍵，可確保大型機械設備的核心部件符合嚴格的質量標準，從而保障設備整體性能與運行可靠性，降低因零件尺寸偏差引發的設備故障風險。

數據積累，助力優化

在線檢測過程中會持續生成大量測量數據，這些數據被系統自動記錄與存儲。企業可對這些歷史數據進行深入分析，挖掘數據背后的規律。同時，基于數據分析結果，企業還能對生產工藝進行針對性優化，不斷提升產品質量與生產效率，實現生產過程的精細化管理與持續改進。

在線大直徑測徑儀在大直徑外圓測量中展現出實時性、高效性、高精度以及數據驅動優化等多方面的顯著優勢，為工業生產的高質量發展提供了強有力的支持。
