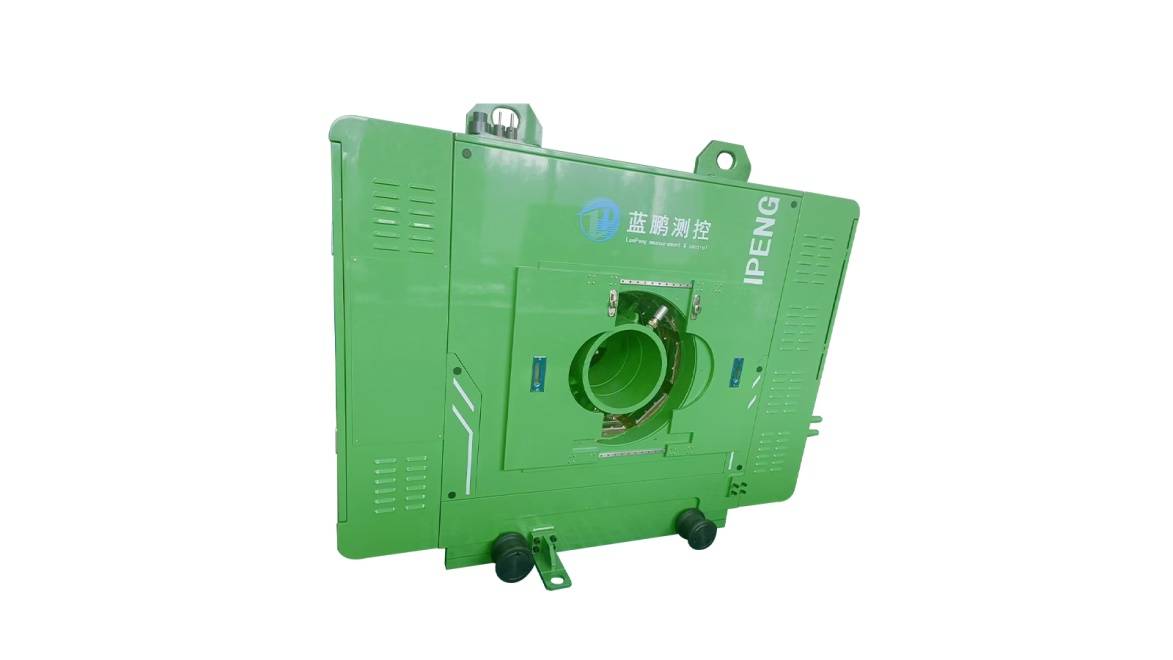

JG04Z-DG系列 石油表層套管測徑儀

1. 工作原理

o 智能測徑儀通常采用光電測量原理。它一般會有多個光電傳感器（例如激光傳感器或 CCD 圖像傳感器），這些傳感器環繞在套管的圓周方向。當套管通過測徑儀的測量區域時，傳感器發射的光線照射在套管外表面，然后光線反射回來被傳感器接收。根據光線的傳播時間、角度變化或者光強變化等信息，通過光學三角測量法或成像分析等技術，計算出套管在各個方向上的外徑尺寸。

o 以光學三角測量法為例，傳感器發射的光線與接收反射光的角度是固定的。當套管外徑不同時，反射光的位置會發生變化，根據這個位置變化和已知的幾何關系，就可以精確計算出外徑尺寸。就像在一個三角形中，已知兩個角和一條邊，通過三角函數就可以計算出其他邊的長度，這里的邊長度就對應著套管的外徑尺寸。

1. 設備安裝與校準

o 安裝位置：智能測徑儀需要安裝在石油表層套管的產線軌道上方或者一側，確保套管在生產過程中能夠順利通過測量區域。安裝時要保證測徑儀的中心軸線與套管的中心軸線盡量重合，這樣才能保證測量的準確性。

o 校準過程：首先，需要使用標準校準棒對測徑儀進行校準。標準校準棒的外徑是已知的高精度尺寸，將校準棒放置在測量區域，按照設備的操作手冊，調整測徑儀的參數，使測量結果與校準棒的實際外徑一致。同時，還要對傳感器的位置和角度進行微調，確保各個傳感器之間的測量一致性。此外，還需要根據套管的實際生產速度和材質等因素，對測量的時間間隔和數據處理算法等進行設置。

JG04Z-DG系列 石油表層套管測徑儀

1. 測量過程

o 當石油表層套管在產線上移動到智能測徑儀的測量區域時，測徑儀的傳感器會自動開始工作。傳感器同時從多個方向對套管進行外徑測量，獲取的信號被傳輸到數據處理單元。數據處理單元會對這些信號進行實時分析和計算，得到套管在各個測量點的外徑數值。這些數值可以在設備的顯示屏上顯示出來，并且可以通過數據接口將測量數據傳輸到上位機或者控制系統，以便進行進一步的數據分析、質量控制和記錄存儲。

o 例如，在一個連續生產的產線上，套管以一定的速度勻速通過測徑儀，測徑儀每秒可以進行多次測量，記錄下每個套管不同位置的外徑數據，從而實現對整個套管長度方向上外徑的動態監測。

1. 數據處理與質量監控

o 數據處理：智能測徑儀測量得到的數據可能會包含一些噪聲或者誤差，需要通過數據處理算法進行濾波和修正。例如，可以采用均值濾波算法，對多次測量的結果進行平均處理，減少隨機誤差的影響。同時，還可以根據套管的生產工藝和質量標準，設置外徑尺寸的上下限報警值。

o 質量監控：當測量的外徑數據超出設定的公差范圍時，測徑儀可以發出報警信號，如聲光報警。并且，通過與產線控制系統相連，還可以實現對不合格產品的自動分揀或者標記，以便后續的質量追溯和處理。這樣就能夠有效地保證石油表層套管的外徑質量，滿足生產和使用的要求。
