光電測徑儀在石油套管生產線中的應用，主要體現在對套管外徑的高精度、高速度測量上。以下是光電測徑儀在石油套管生產線中的具體應用方式及優勢：

一、應用方式

l 測量原理：

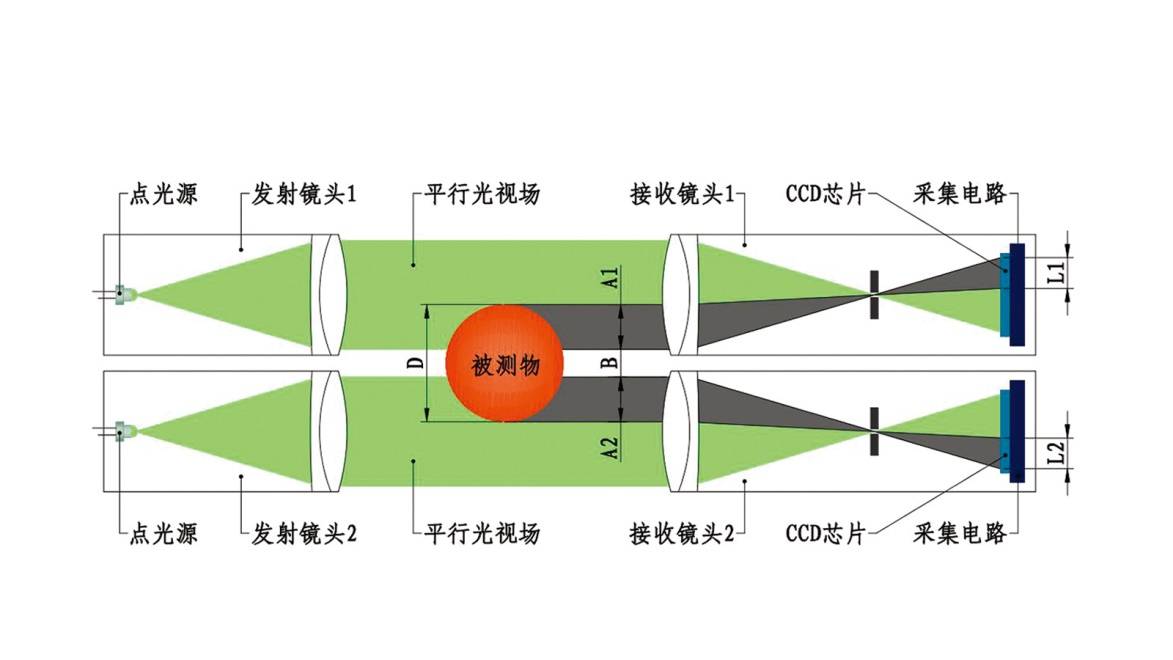

光電測徑儀采用物方遠心光路系統和CCD成像法進行非接觸尺寸檢測。其核心部件為遠心光電測頭，每組測頭由發射鏡頭和接收鏡頭組成。

發射鏡頭內點光源發出的光穿過發射透鏡后形成平行光視場，再由接收透鏡聚焦，在CCD芯片上成像。當被測套管通過視場時，遮擋的部位在CCD芯片上顯示為無光的陰影，通過陰影的寬度即可計算出套管的外徑。

l 在線測量：

在石油套管生產線上，光電測徑儀通常被安裝在生產線的關鍵位置，對經過的套管進行實時在線測量。這樣可以確保每一根套管的外徑都符合設計要求，及時發現并調整生產過程中的偏差。

l 數據處理與存儲：

光電測徑儀配備有數據處理系統，可以對測量結果進行實時分析和處理。系統能夠自動記錄每一根套管的外徑數據，并生成相應的報表，便于后續的質量控制和數據分析。

二、應用優勢

l 高精度：

光電測徑儀采用非接觸式測量方式，避免了傳統接觸式測量可能帶來的誤差。同時，其高精度的測量系統能夠確保測量結果的準確性，滿足石油套管對尺寸精度的嚴格要求。

l 高速度：

光電測徑儀的測量速度非?？?，能夠在極短的時間內完成對套管外徑的測量。這大大提高了生產線的效率，確保了套管生產的連續性。

l 自動化程度高：

光電測徑儀通常與自動化生產線相結合，實現了對套管的自動測量和數據處理。這減少了人工干預，降低了生產成本，提高了生產線的自動化水平。

l 易于集成：

光電測徑儀的體積小、重量輕，易于與其他測量設備和控制系統進行集成。這使得它能夠在復雜的生產環境中靈活應用，滿足不同的測量需求。

綜上所述，光電測徑儀在石油套管生產線中的應用具有顯著的優勢，能夠提高生產線的效率和質量水平。隨著技術的不斷發展，光電測徑儀的性能將進一步提升，為石油套管的生產提供更加可靠的技術支持。
