汽車線適用于車輛儀表線路，大燈、座椅、雨刮器等整車低壓連接、電動車輛、燃料電池車輛和混合動力車輛，用于驅動電力傳輸。其品質關乎著汽車的使用情況，在線測徑儀是一種專門用于測量汽車線路（如電線、電纜等）直徑的設備。

一、定義與用途

汽車線測徑儀是一種高精度的測量工具，廣泛應用于汽車制造、電子制造等行業中，用于測量汽車線路（包括但不限于電線、電纜）的直徑，以確保其符合設計和生產要求。通過測量，可以及時發現線路直徑的偏差，從而避免潛在的安全問題。

二、工作原理

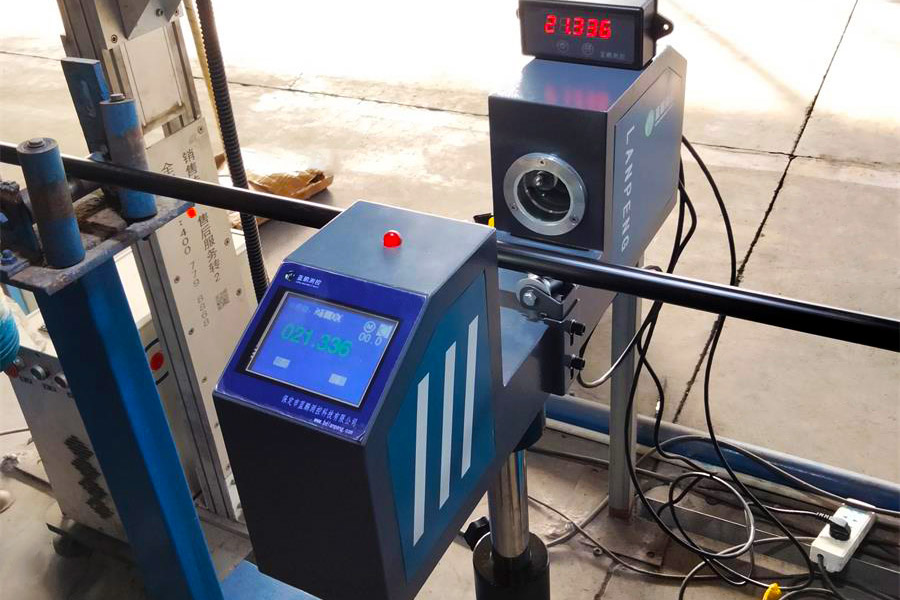

測頭形成平行光視場，被測汽車線通過視場后，會形成與汽車線外徑相同尺寸的陰影，通過光學系統將含有被測物陰影的圖像投影到CCD上。通過圖像處理算法，可以計算出線路的直徑。這種方法具有測量速度快、精度高等優點。

三、測量范圍

在線測徑儀是一個大的系列產品，常規規格的測徑儀的測量范圍有0-15mm、0-40mm、0-70mm、20-100、20-150、0-165、55-185、105-235、155-285，生產廠家可根據自己生產的規格選擇常規性測徑儀，此外亦可以根據實際需求定制測量范圍。

四、測量精度

不同規格的測徑儀測量精度不同，但總的來說優于0.08mm，測量小尺寸的設備測量精度一般為0.01mm，更高精度需要定制。

無、產品特點

* 實時測量：實時顯示測量值，數據刷新 1~10次/秒可設置。

* PID控制：實時反饋，實現工業現場閉環控制。

* 超差報警：根據設置的產品相關參數，實現產品測量值超差時聲光報警。

* 數據輸出：測量結果可通過模擬量（電壓或電流可選）或數字量（RS422或485可選）實時輸出，實現現場設備組網連接。

* 外設輸出：可通過外接一個數碼管屏實現數據的異地顯示（選配），通過RS422接口連接PC機實現數據顯示和存儲（選配）。

* 接口形式：模擬量0~10V\4~20mA。

* 數字接口 RS422/RS485（二選一）。

汽車線測徑儀是一種高精度、易于使用且多功能的測量工具，在各種線纜、電纜、管材、棒材等行業生產中發揮著重要作用。通過合理選擇和使用在線線測徑儀，可以確保產品的質量和安全性。
